Dak & Wand sandwichpaneellijn met PU-schuim-injectie Jensen - rollforming - Sandwichpanel for industr. sectional gates
Teknik Bilgiler
- Decoiler2
- Number of stations5+ 2 +14 +9
- Sheetwidth - Thickness -- Dia axe700mm - 6mm
- Distance between axes (adjustable)150 mm
- From station to station500 mm
- Mobile shear -- Cut to length +
- Stapler +
- Max cap profilingline 6 panels/min
Ek bilgi

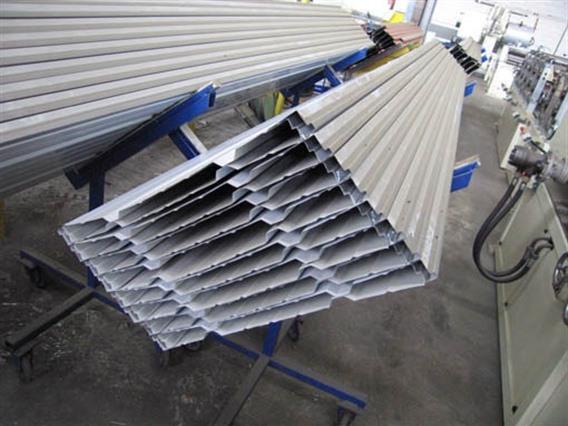

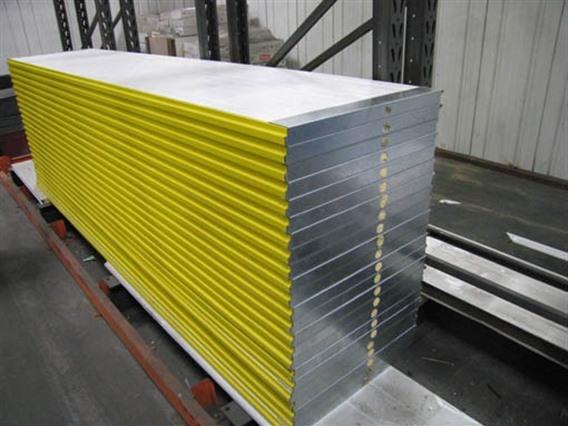

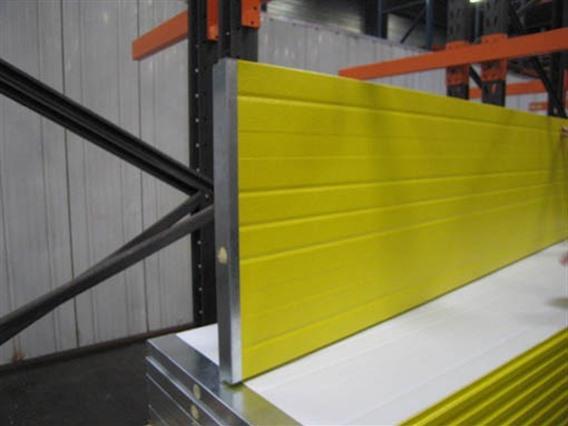

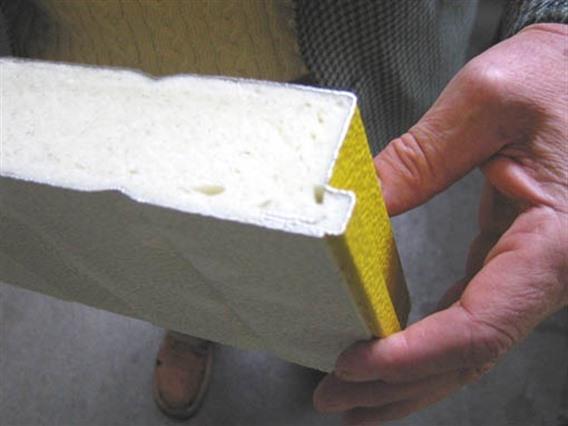

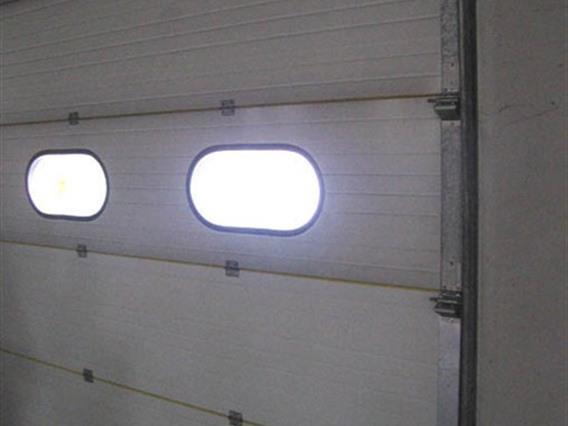

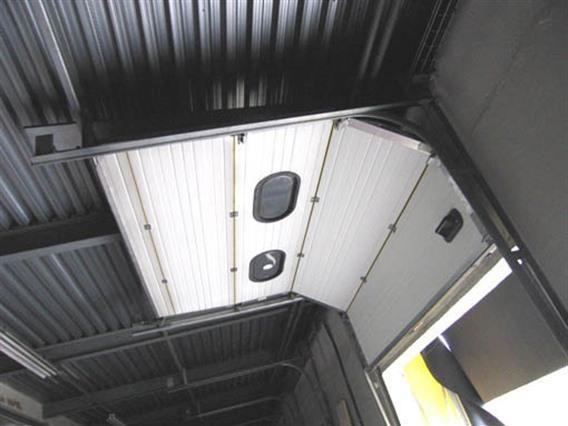

Endüstriyel seksiyonel kapılar için sandviç panellerin üretim hattı.
Bu hat aşağıdaki ekipmanlardan oluşmaktadır:

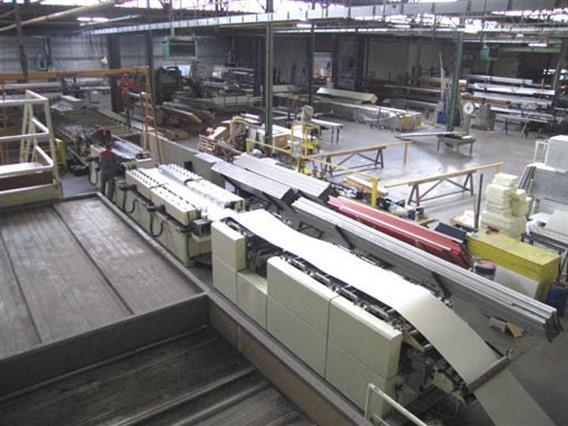

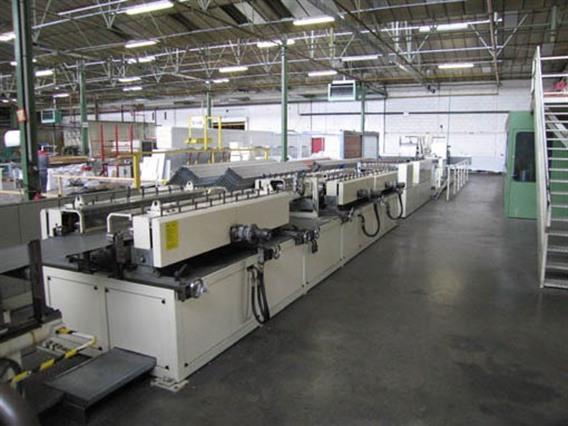

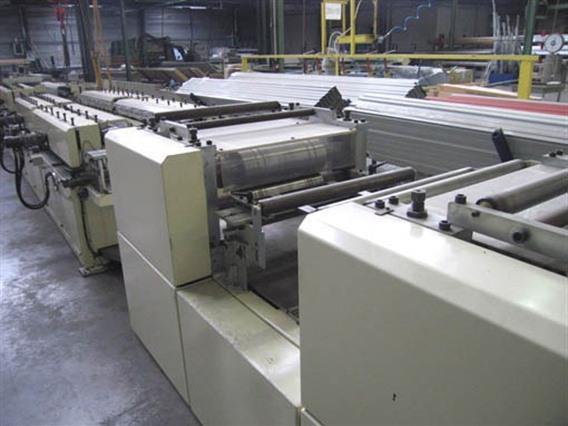

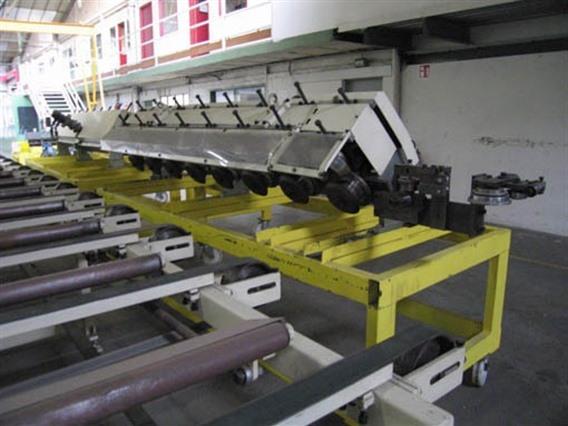

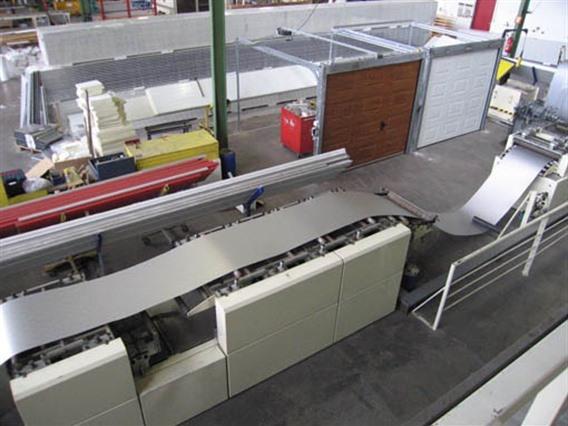

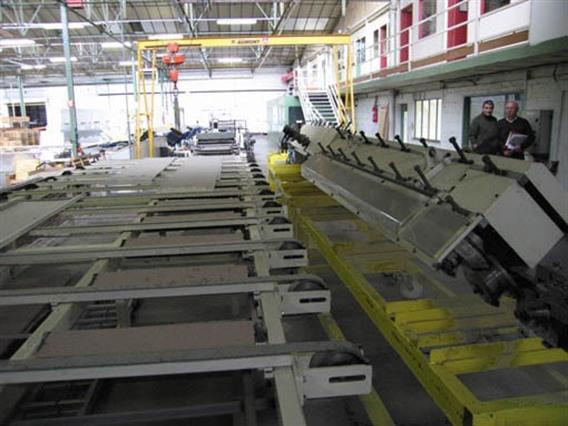

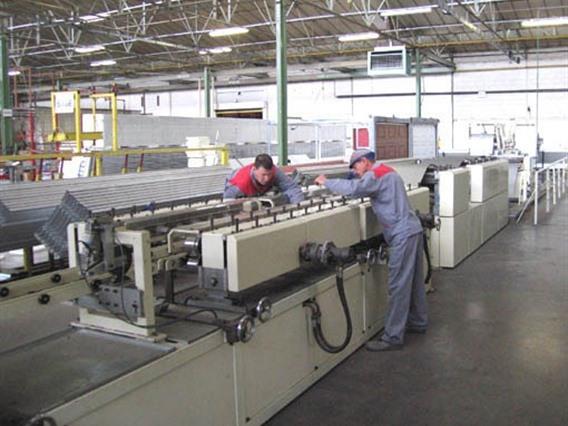

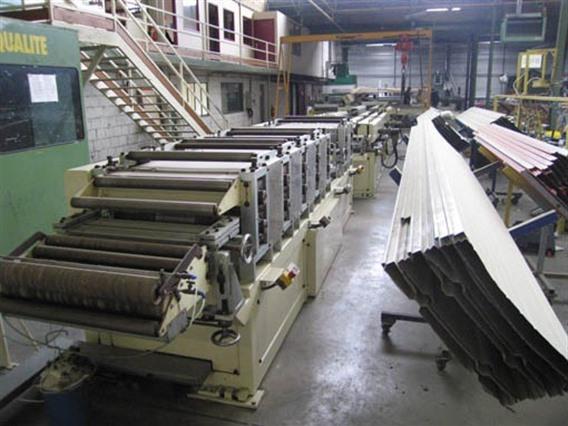

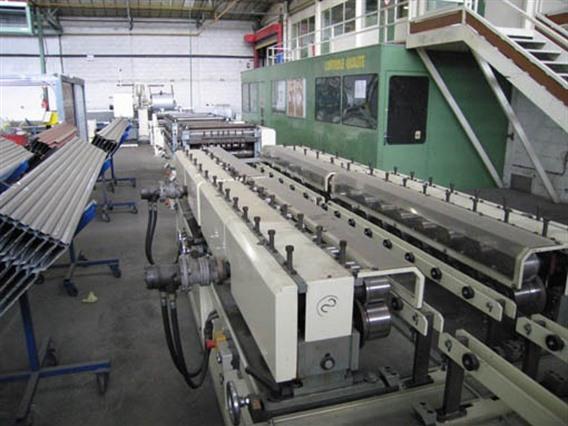

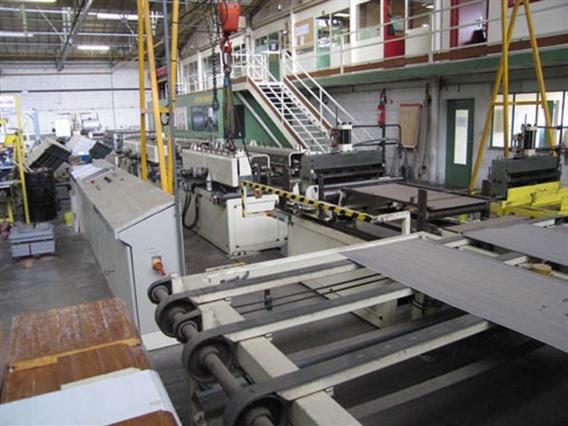

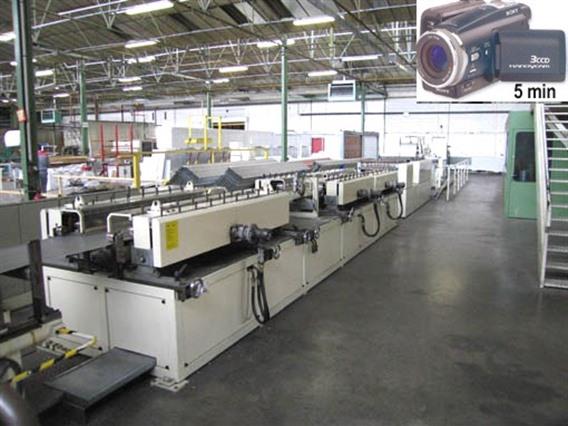

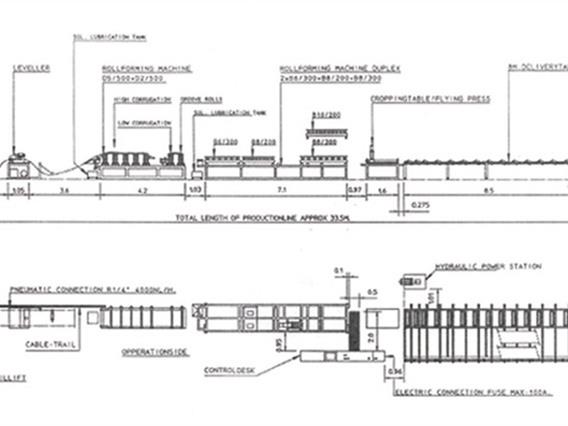

1. JENSEN Rulo Şekillendirme Hattı

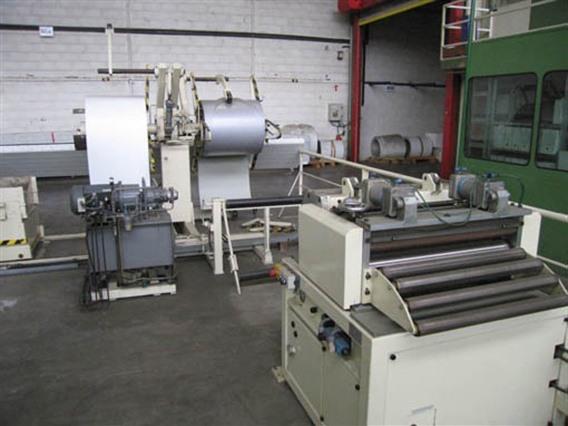

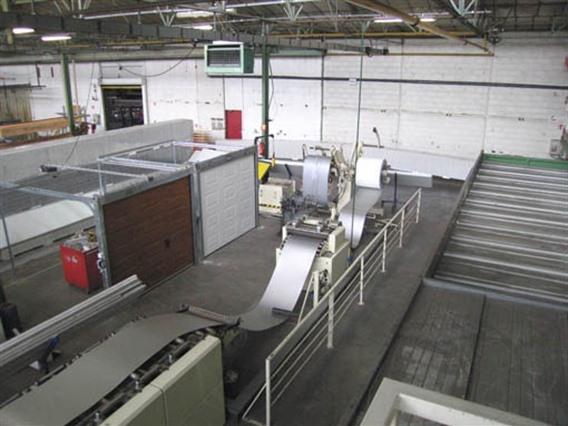

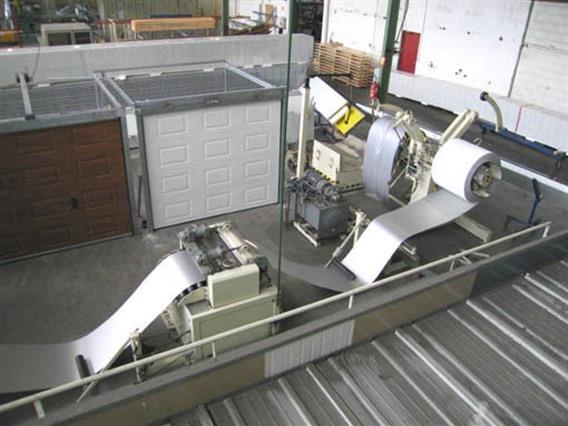

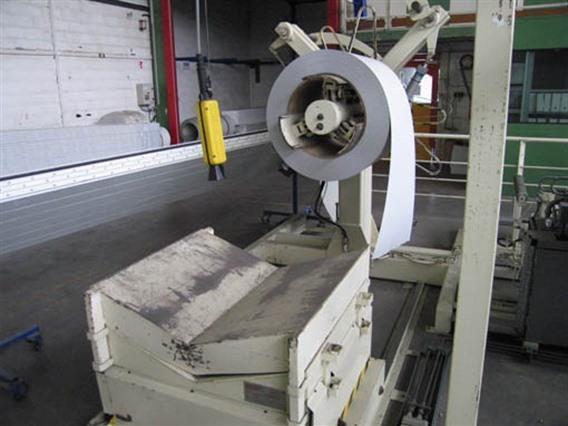

- Hidrolik çift bobin açıcı, 2 × 5 ton kapasiteli

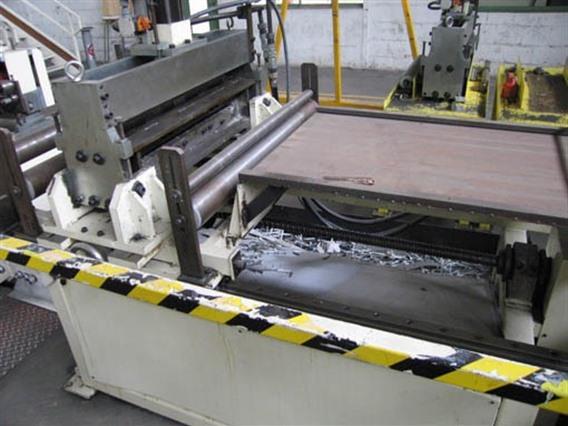

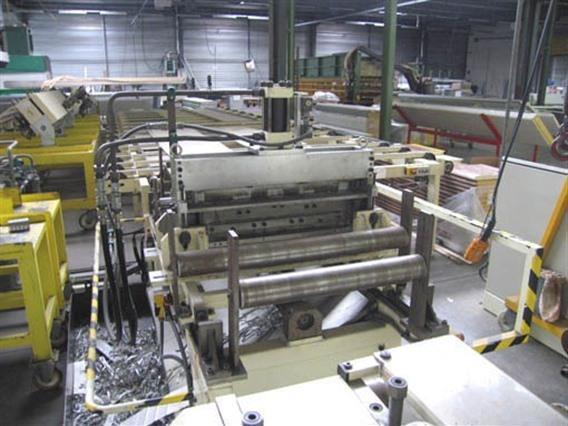

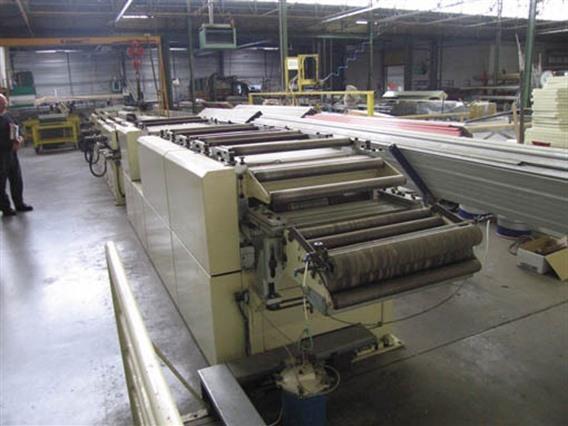

- Düzleştirici, çalışma genişliği 800 mm
-2 + 3 düzleştirme silindiri
-2 ilave çekme silindiri

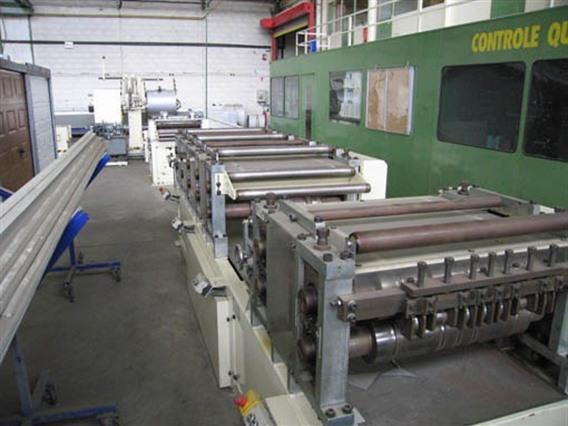

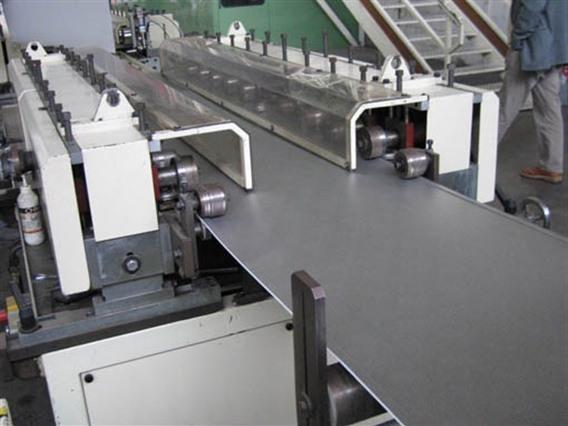

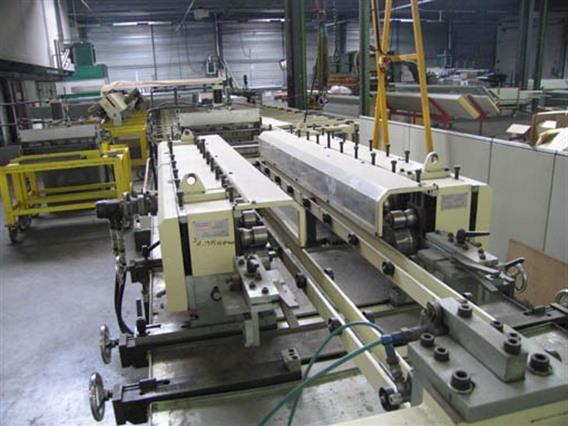

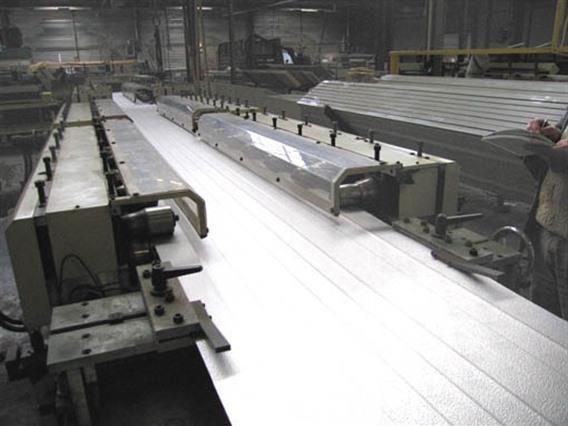

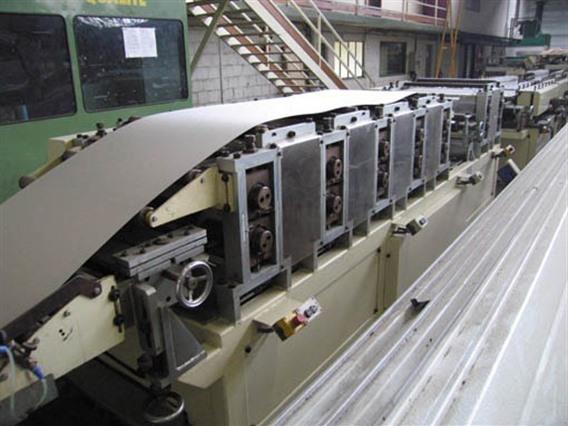

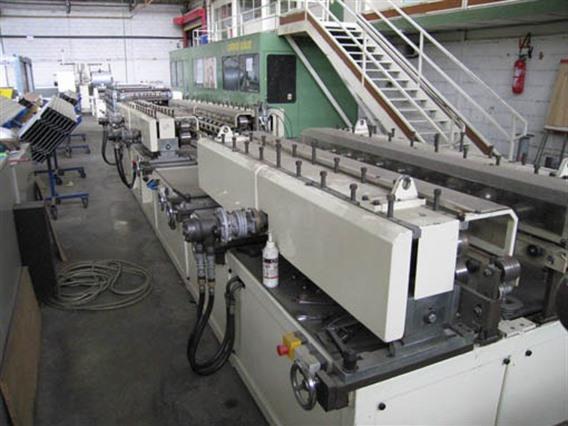

Rulo Şekillendirme Bölümü 1
- 5 şekillendirme istasyonu
- İstasyon aralığı: 500 mm
- Mil çapı: 70 mm

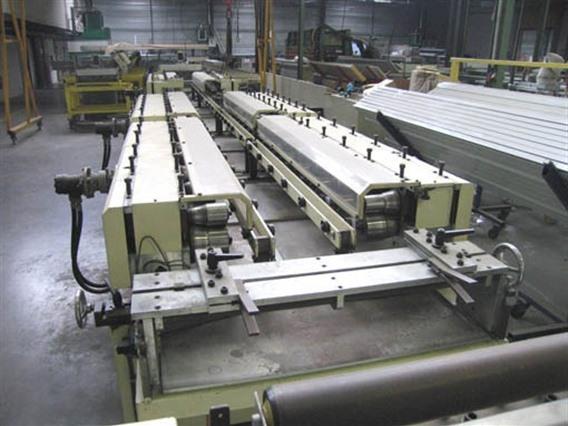

Rulo Şekillendirme Bölümü 2
- 2 şekillendirme istasyonu
- Merkezden merkeze mesafe: 150 mm
- Ayarlanabilir çalışma genişliği: 700 – 850 mm
Rulo Şekillendirme Bölümü 3
- 14 şekillendirme istasyonu

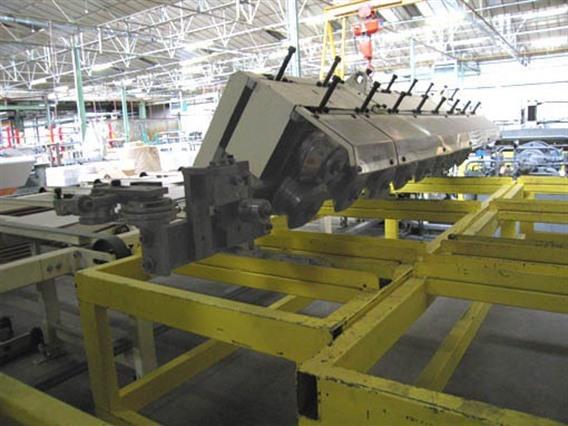

Rulo Şekillendirme Bölümü 4
- 9 şekillendirme istasyonu
- Ayarlanabilir çalışma genişliği
- 2 ilave kaset çalar ünitesi
Ek ekipman:

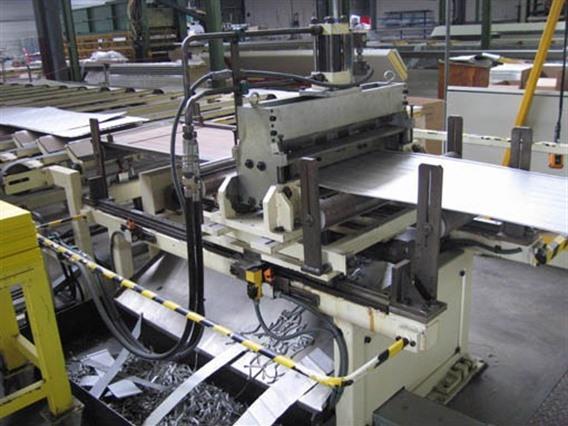

- Hidrolik uçan makas

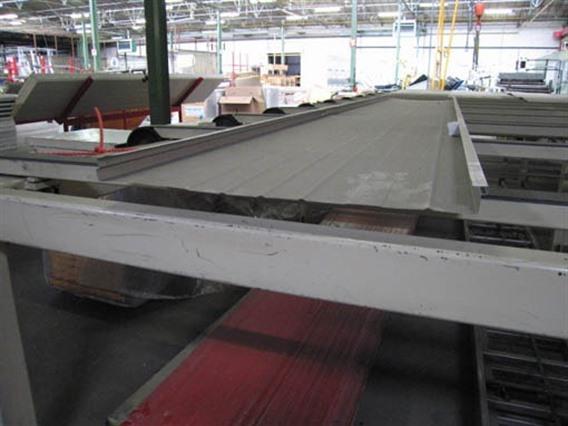

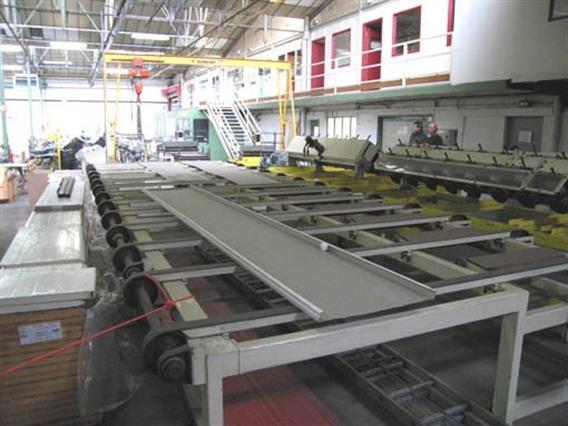

- Besleme / teslimat tablosu

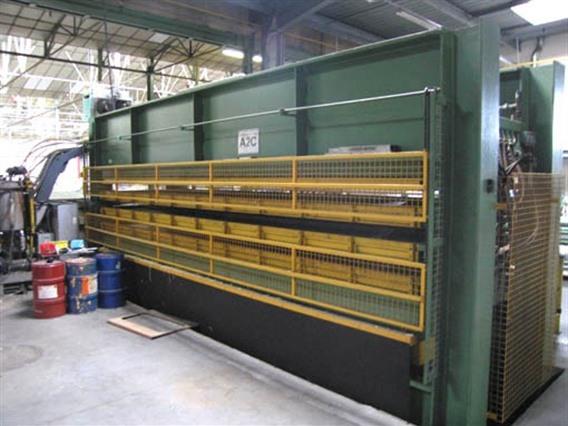

2. MANNI PMC 157 T Hidrolik Isıtmalı Sandviç Panel Presi
Bu pres, endüstriyel seksiyonel kapılar için poliüretan yalıtımlı sandviç panellerin üretimi için özel olarak tasarlanmıştır ve maksimum panel boyutları 5.100 × 600 × 40 mm olmak üzere, çevrim başına 6 panel üretim kapasitesi sunmaktadır.
Üretici: Manni SpA, İtalya
Model: PMC 157 T
Genel Tanım:
MANNI PMC 157 T, endüstriyel seksiyonel kapılarda kullanılan poliüretan yalıtımlı sandviç panellerin üretimi için tasarlanmış hidrolik ısıtmalı bir prestir. Pres, ısıtmalı plaka sistemi, hidrolik güç ünitesi ve entegre ısıtma devresi ile donatılmış olup, yüksek kaliteli yalıtımlı panellerin verimli bir şekilde üretilmesini sağlar.
Başlıca Teknik Özellikler
- Basınç kuvveti: 157 ton
- Çalışma basıncı: 250 kg/cm²
- Maksimum çalışma basıncı: 250 kg/cm²
- Toplam yük: 157.000 kg
- Özgül basınç: 2 kg/cm²
- Hidrolik silindir sayısı: 8
- Silindir çapı: Ø100 mm
- Silindir stroku: 450 mm
- 3 Numaralı Açıklık: 150 mm
Tabaklar ve Kapasite
- Plaka ölçüleri: 5.200 × 1.500 mm
- Kapasite: Döngü başına 6 panel
- Maksimum panel uzunluğu: 5.100 mm
- Panel genişliği: 600 mm
- Maksimum panel kalınlığı: 40 mm
Isıtma Sistemi
Isıtmalı plaka presi
- Maksimum ısıtma devresi basıncı: 90°C'de 2 kg/cm²
- Isıtma devresi kapasitesi: 850 litre
- Kazan gücü: 24 kW
Hidrolik Sistem
- Hidrolik güç ünitesi:
- COMET G 60 S/5 + G 60 S/5
- Su pompası:
- Marelli 50 × 32 × 160
Elektrik Sistemi
- Güç kaynağı: 380 V / 50 Hz
- Emilen elektrik gücü: 31 kW
- Toplam elektrik gücü: 35 A / 65
Mekanik Bileşenler
- Dişli çark mili çapı:
- Ø45 mm + boru Ø63,5 × 10 mm
- Dişli çarklar:
- 40 × 40 mm, modül 4, uzunluk 600 mm
- Rulmanlar:
- SKF SYV 45 T
Sızdırmazlık Bileşenleri
- SM472393/1AX (Polypac)
- WRM393440 (Polypac)
- I/DWR100 (Polypac)
- Tip/Model: for industr. sectional gates
- Stok numarası: Z.10k 2882
- Kategori: [Z] Komple tesis / aygıtlar ve tepegöz + kaldıraç (vinç) tesisleri / kompresörler ve enerji jeneratörleri/sıcak üfleyiciler/diğerleri
- Alt kategori: [Z.10k] Dak & Wand sandwichpaneellijn met PU-schuim-injectie
- Marka: Jensen - rollforming - Sandwichpanel
Stok numarası: Z.10k 2882
İş makinasının videosunu görüntüle
