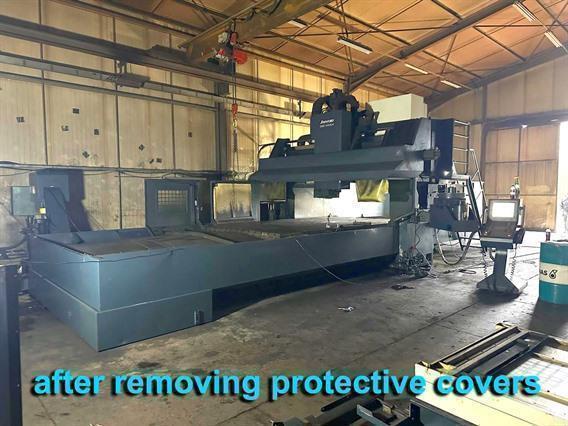

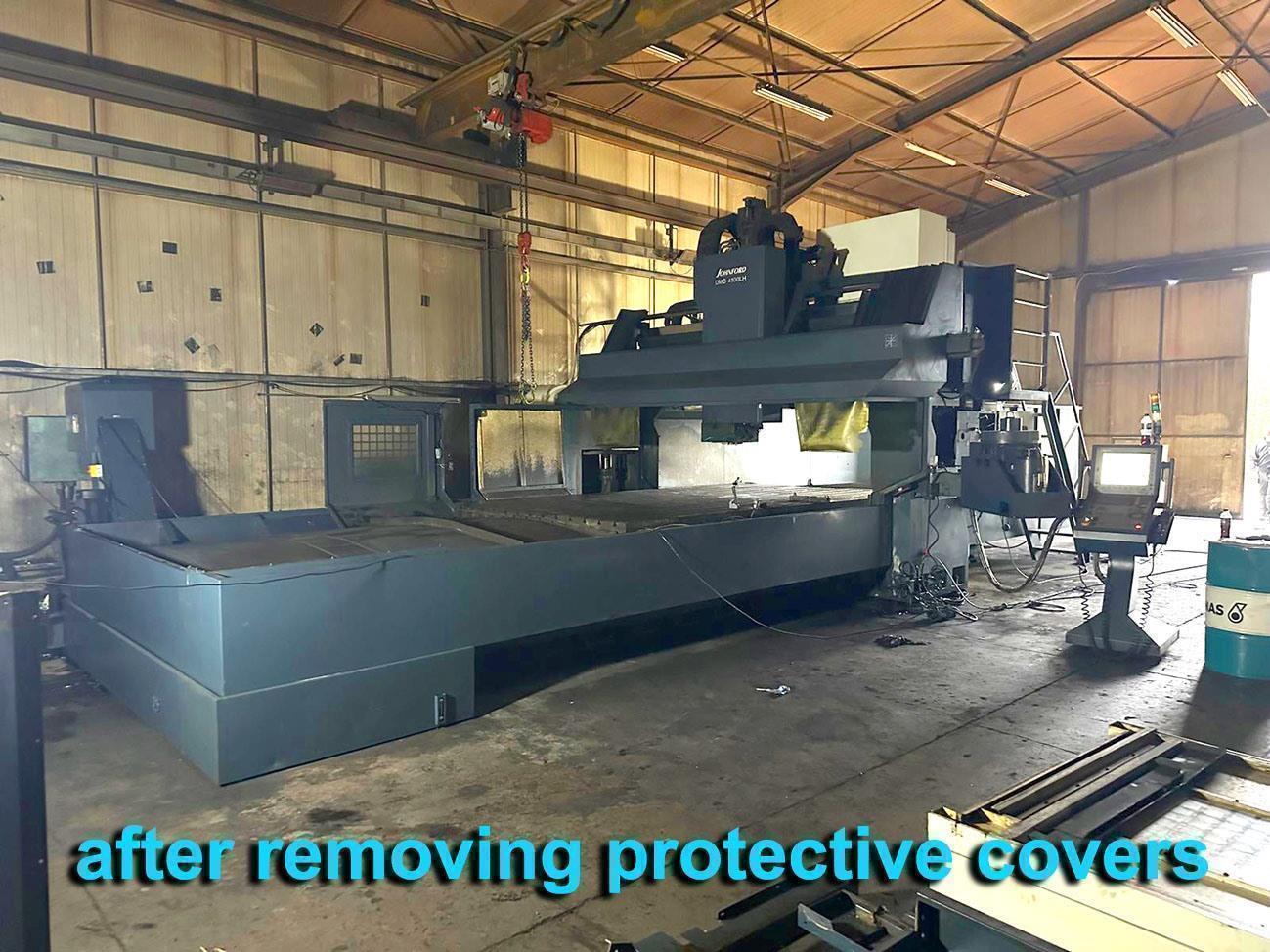

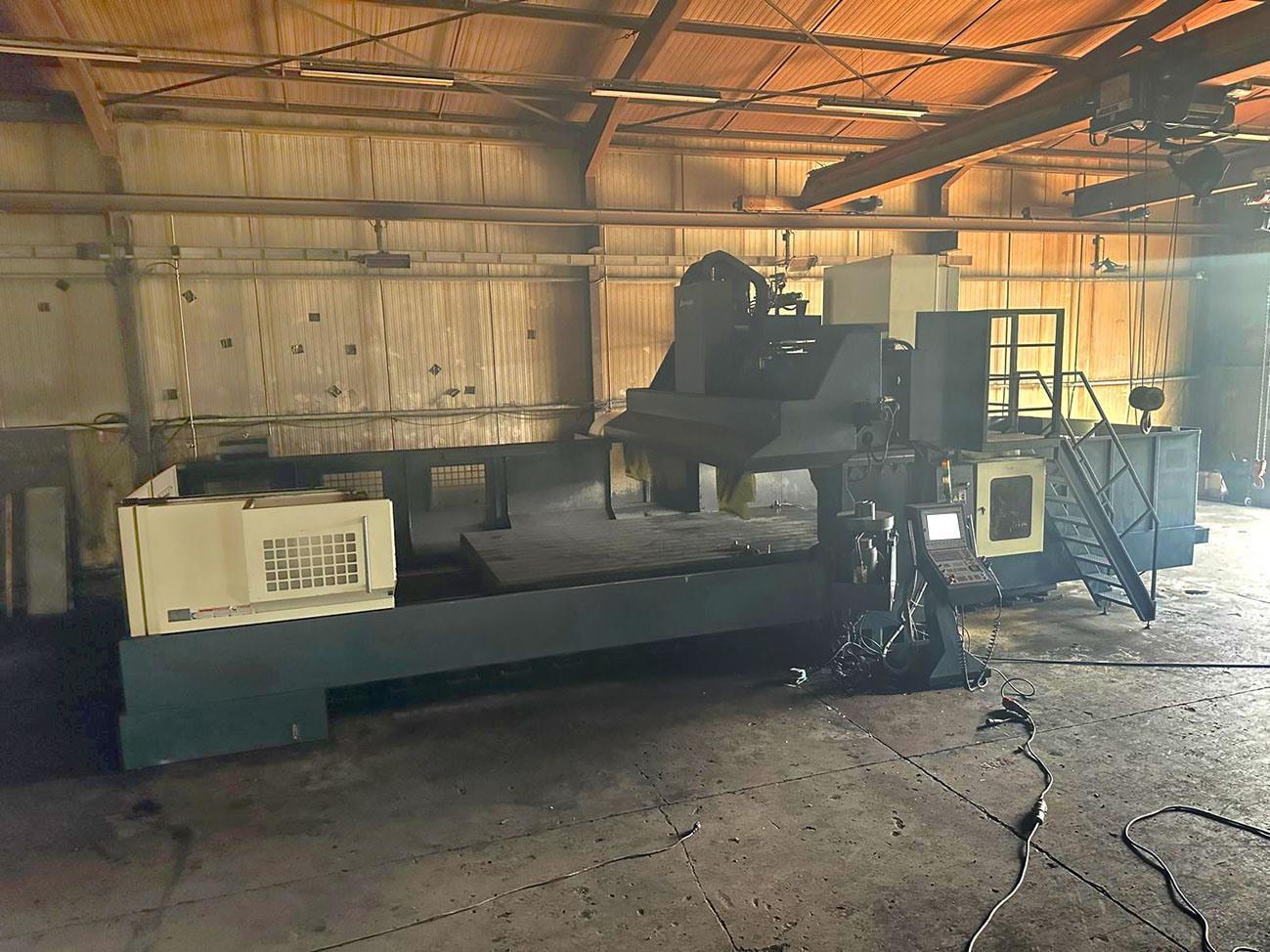

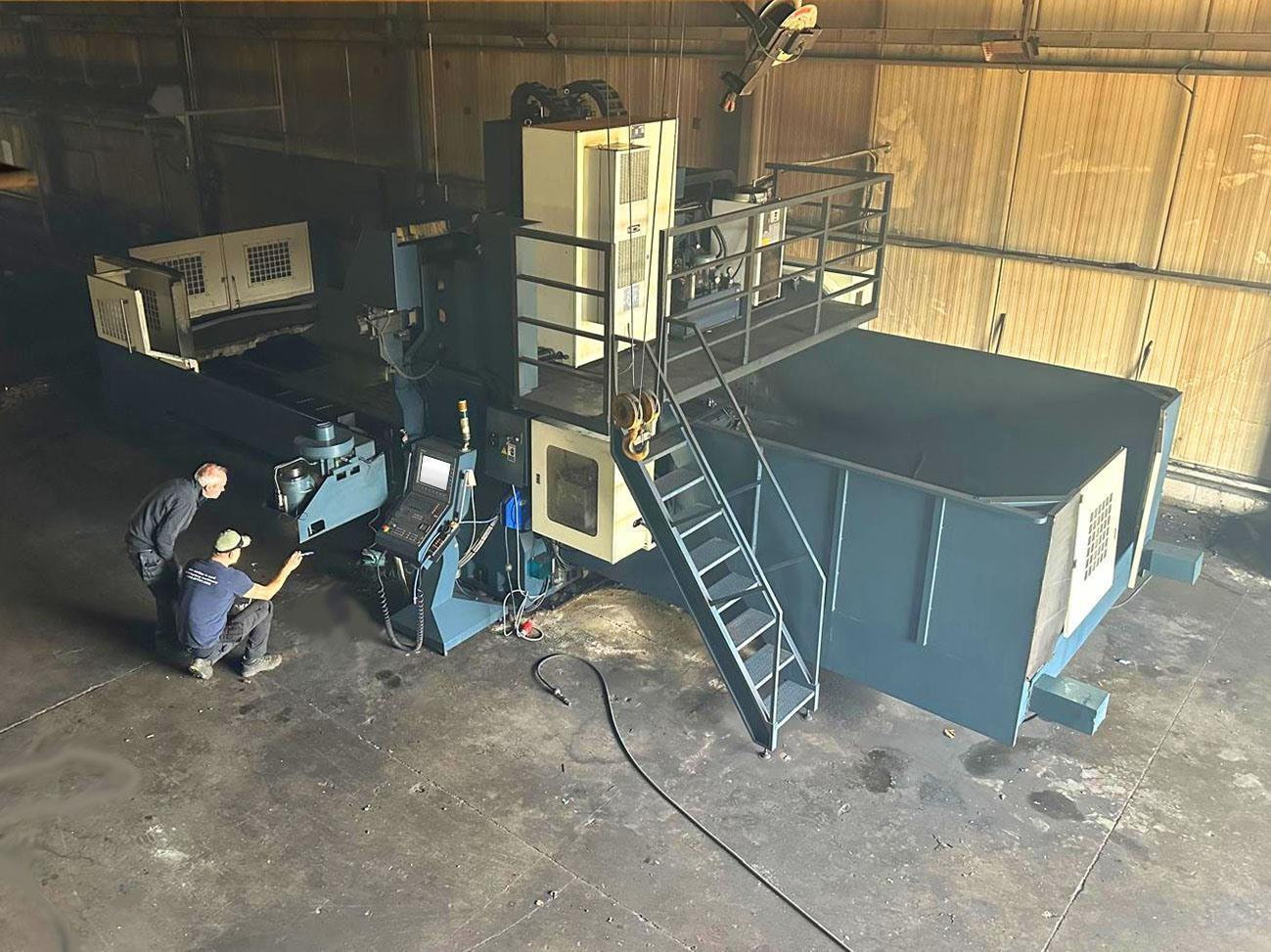

Bettfrasmaschine mit beweglichem tisch Johnford Dmc4100LH X: 4100 - Y: 2800 - Z: 800 mm CNC 5 axes
Technische Informationen

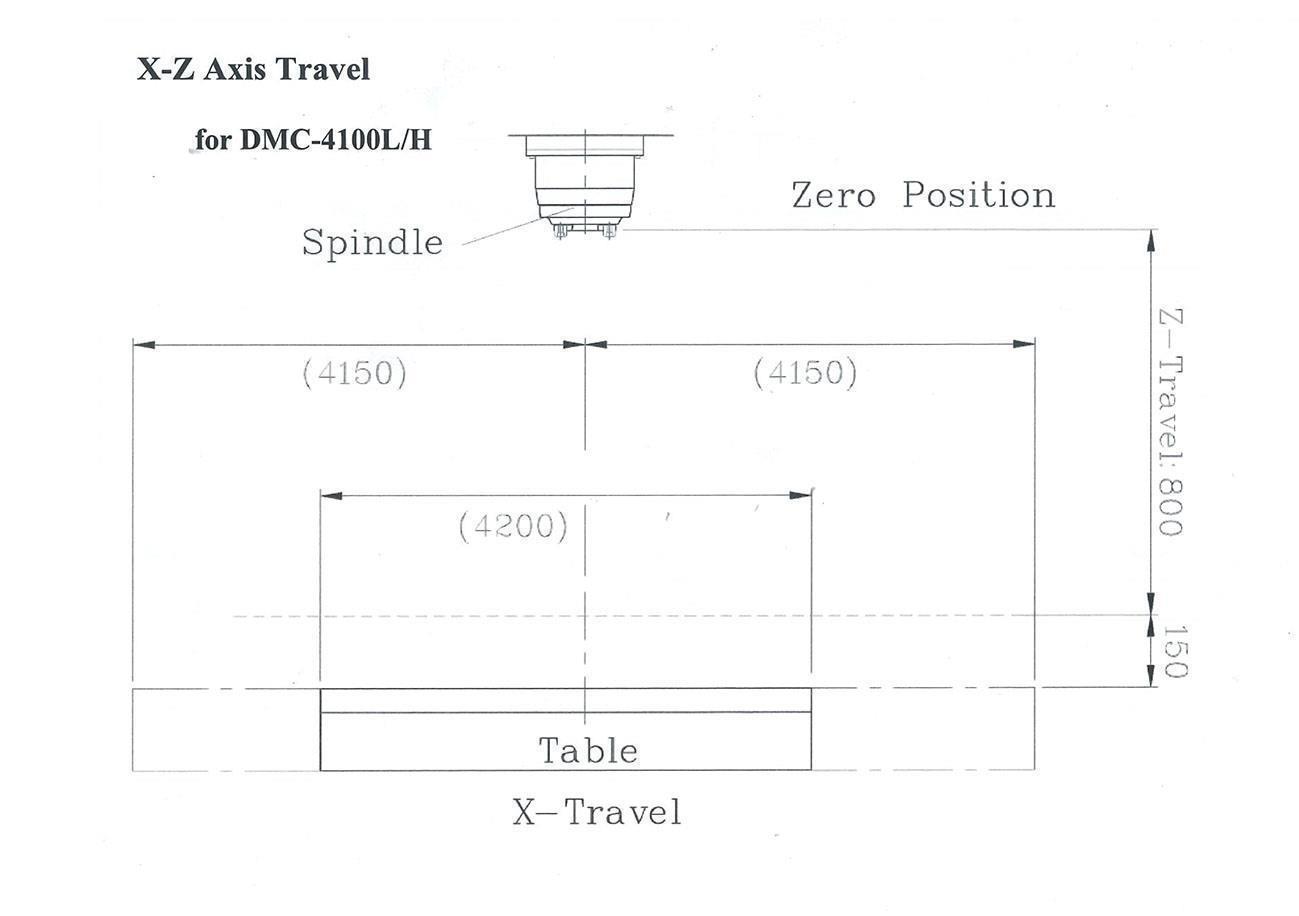

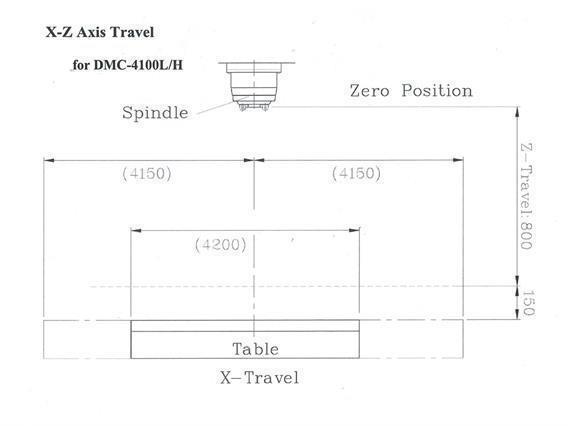

- Max vorschub im längsrichung X-achse4100 mm
- Max vorschub im querrichtung Y-achse2800 mm
- Max vorschub im höhe Z-achse800 mm
- Abmessungen aufspanflache-tisch4200 x 2400 mm

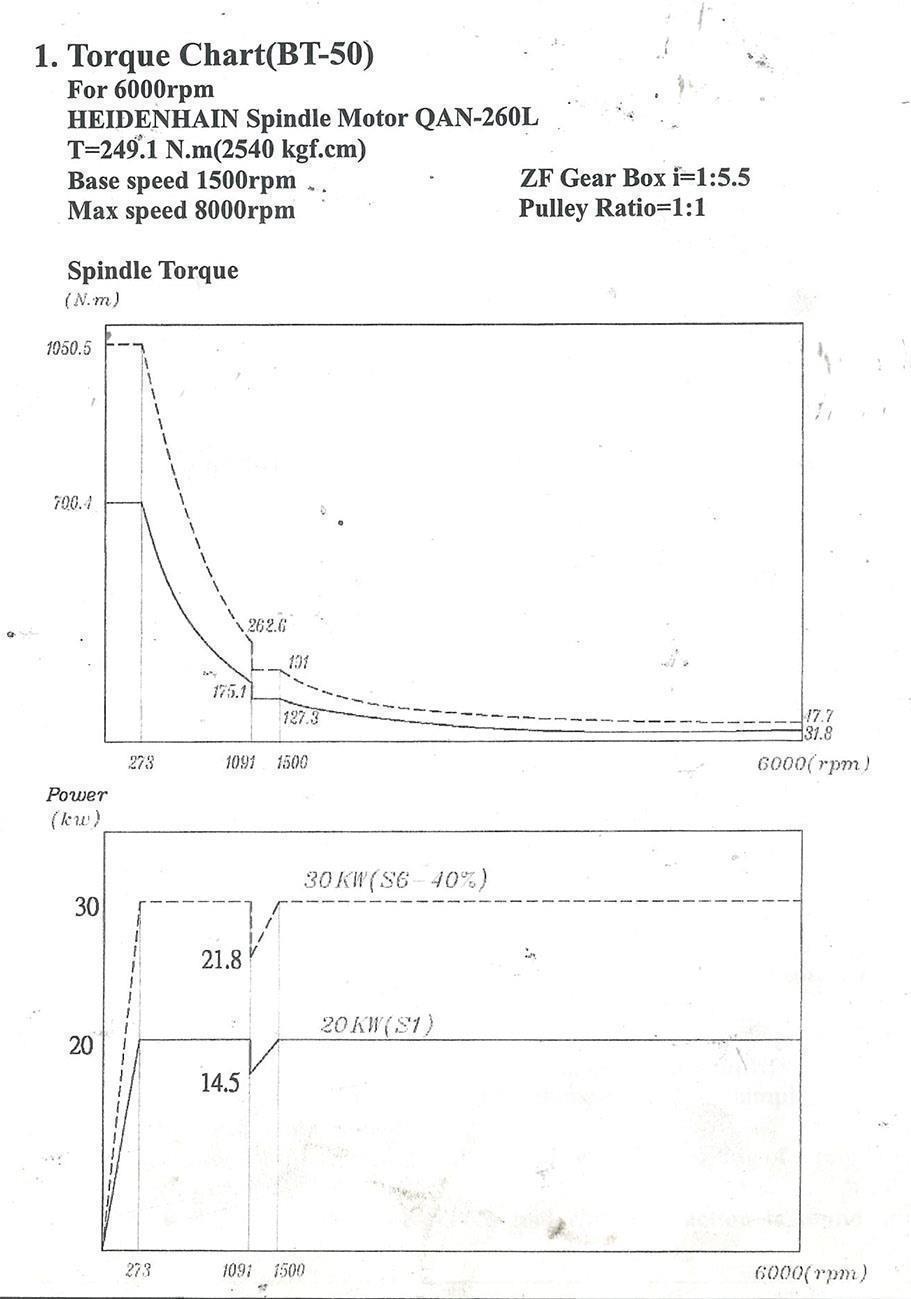

- Leistung auf spindel30 kW
- Fräsekopf aufnahme spindel (ISO)BT 50
- Max anzahl geschwindigkeiten6000 rpm

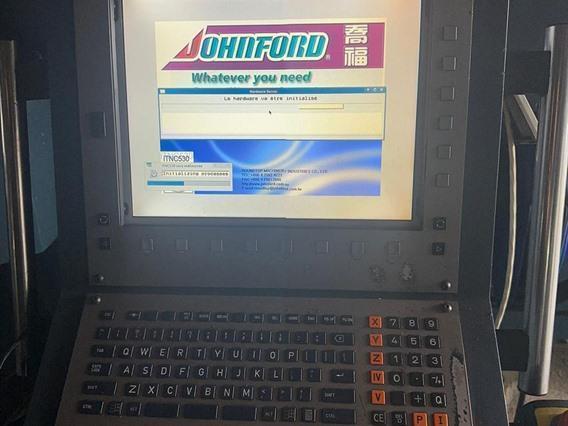

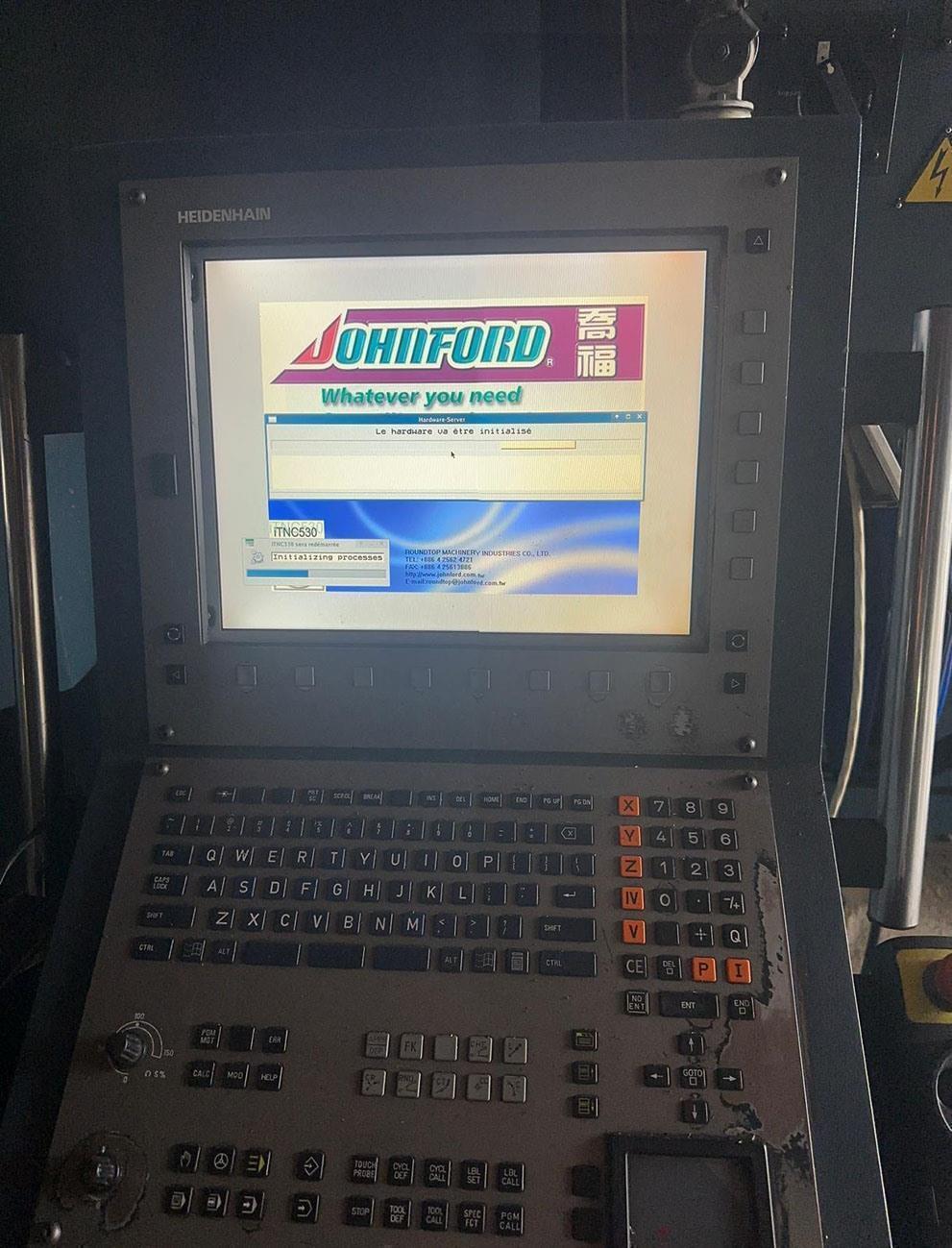

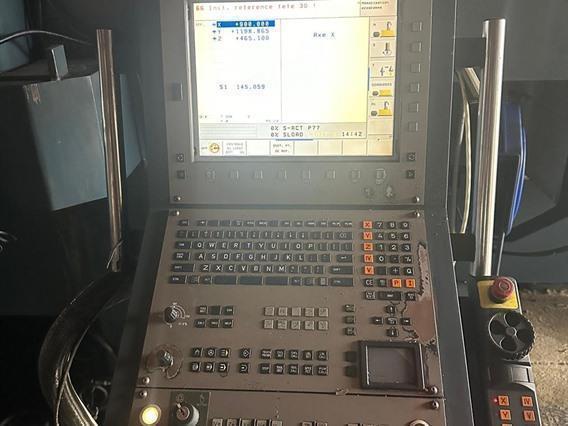

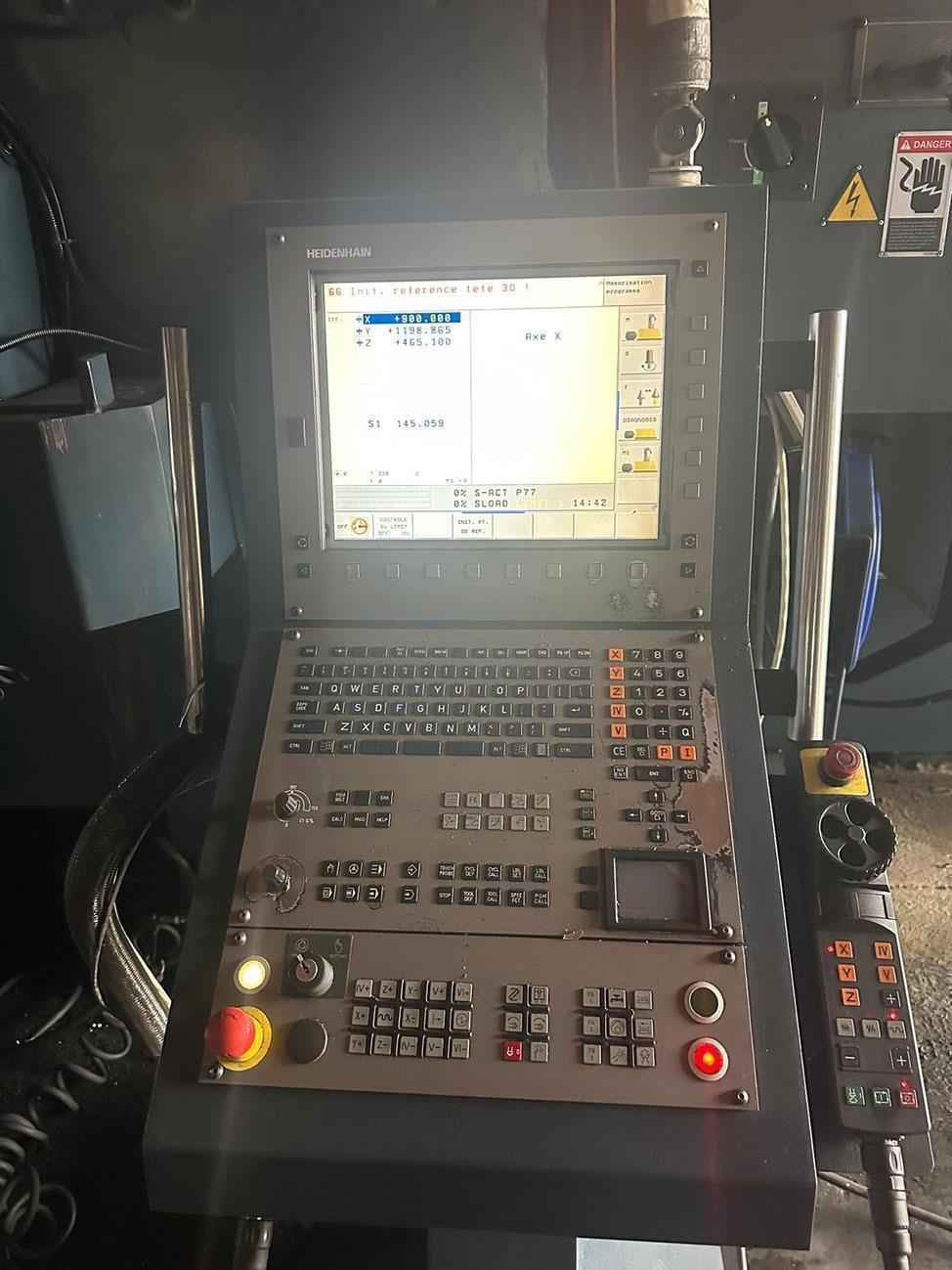

- SteueringHeidenhain TNC 530

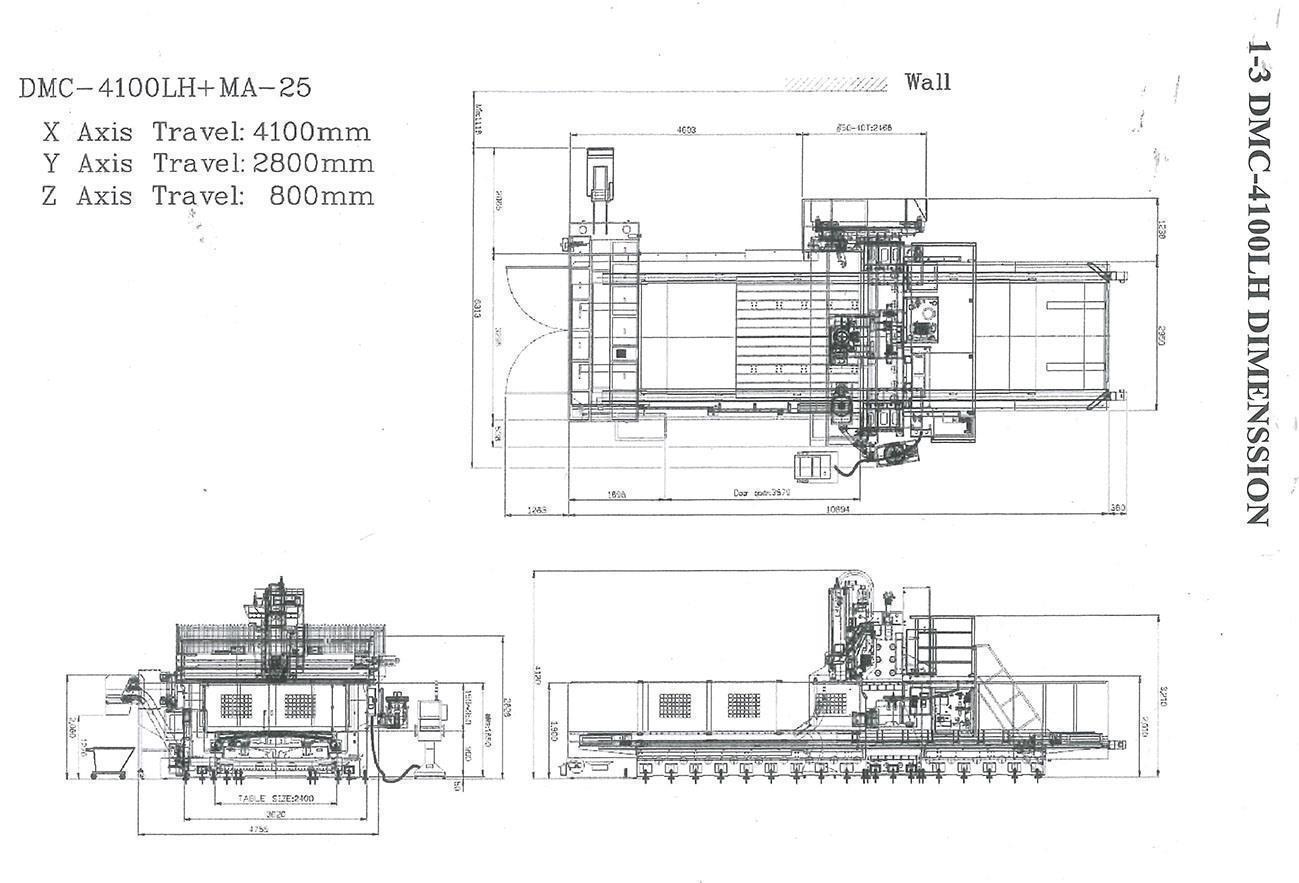

- Länge L -- R11055 mm
- Tieffe V -- H6320 mm
- Höhe4140 mm
- Gewicht45 ton
Zusätzliche Informationen
Typ: DMC-4100LH

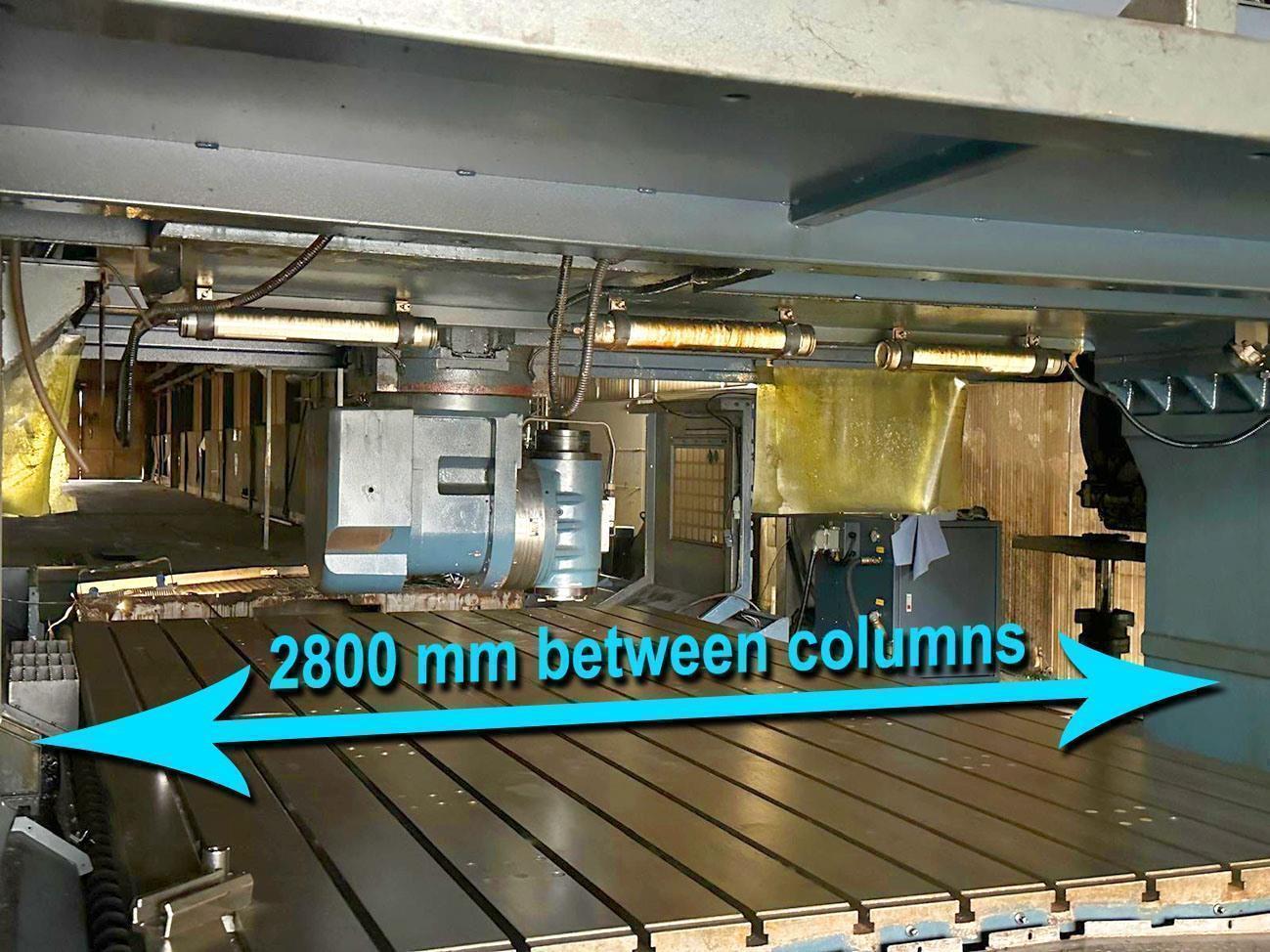

2800 mm Abstand zwischen den Säulen!!
Ohne Fräskopf ist die klassische Vertikalbearbeitung möglich.

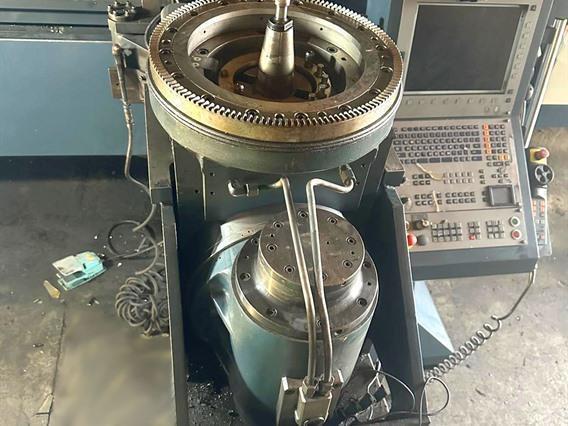

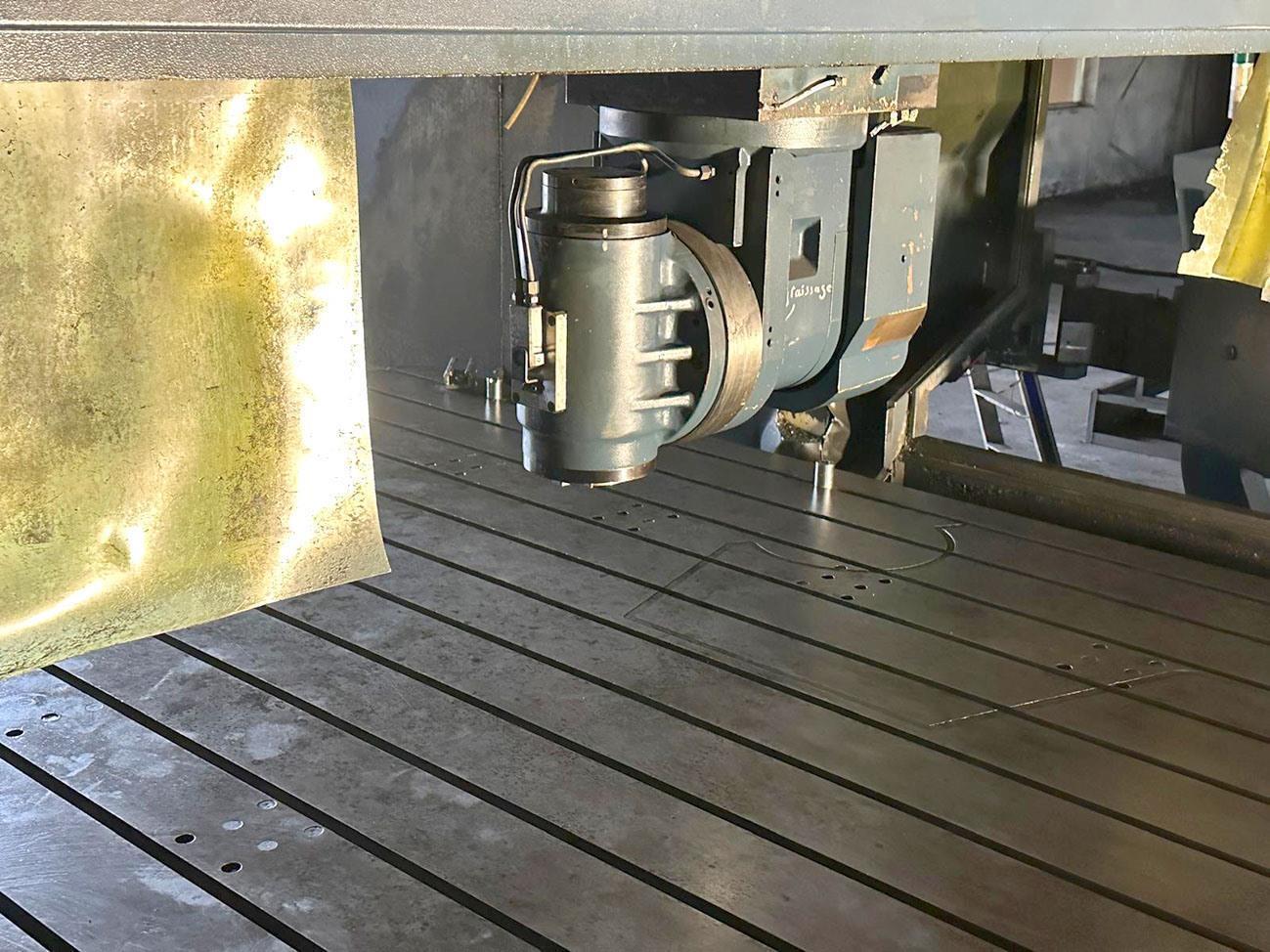

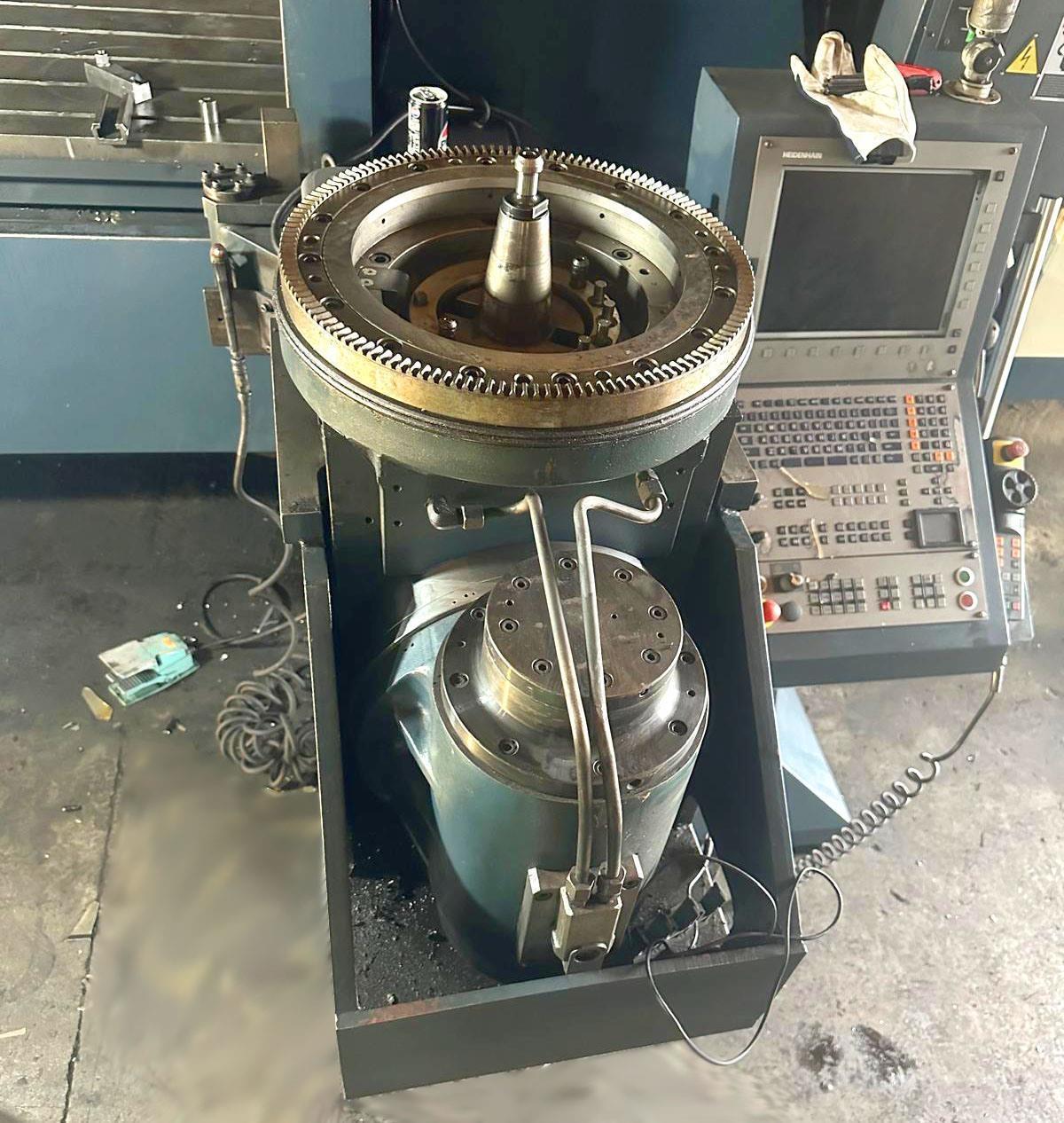

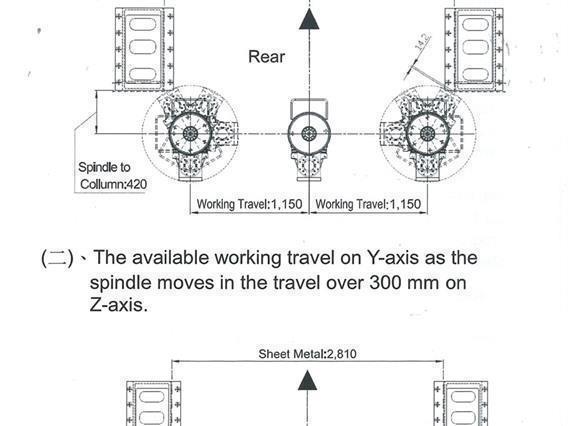

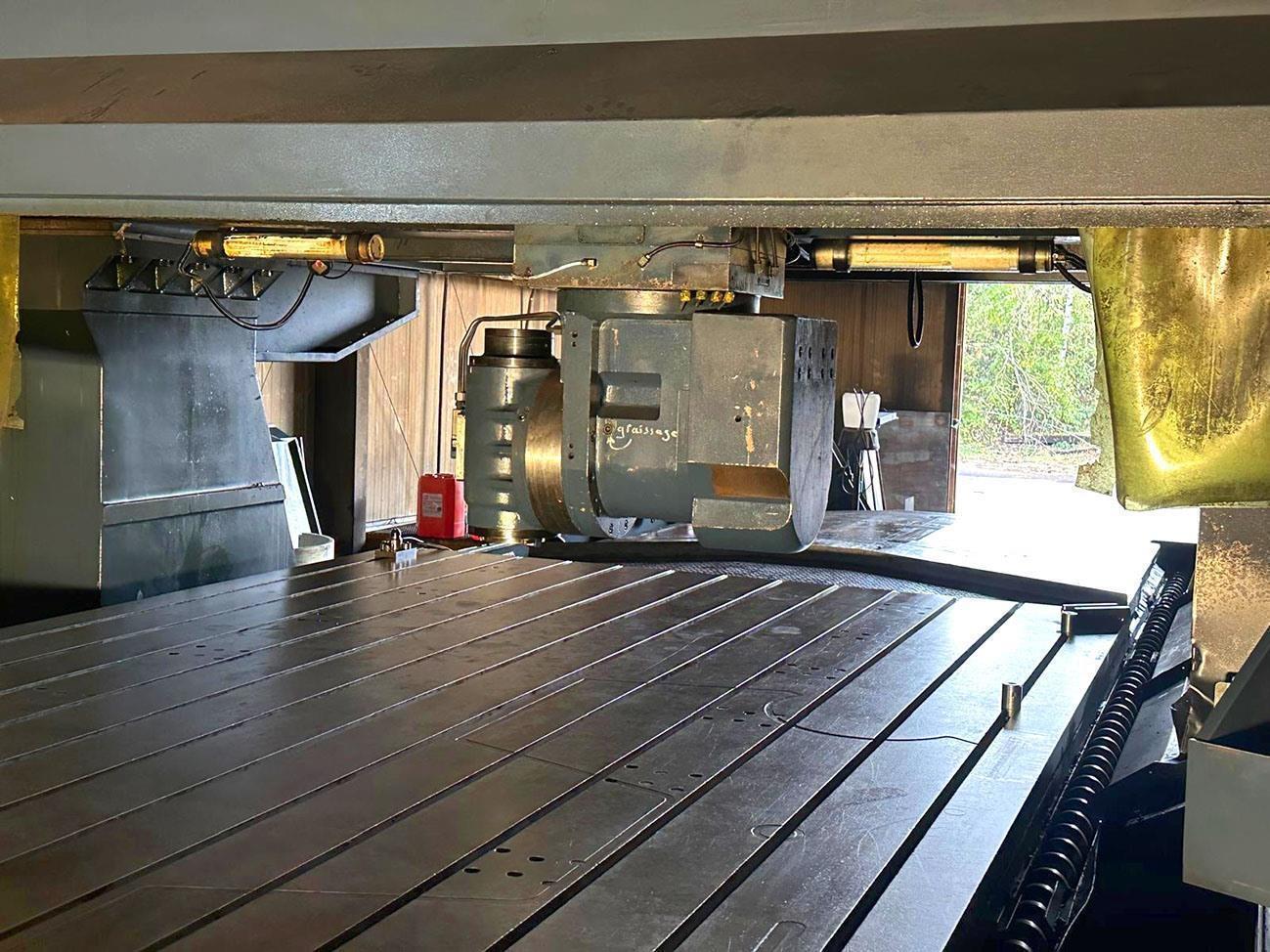

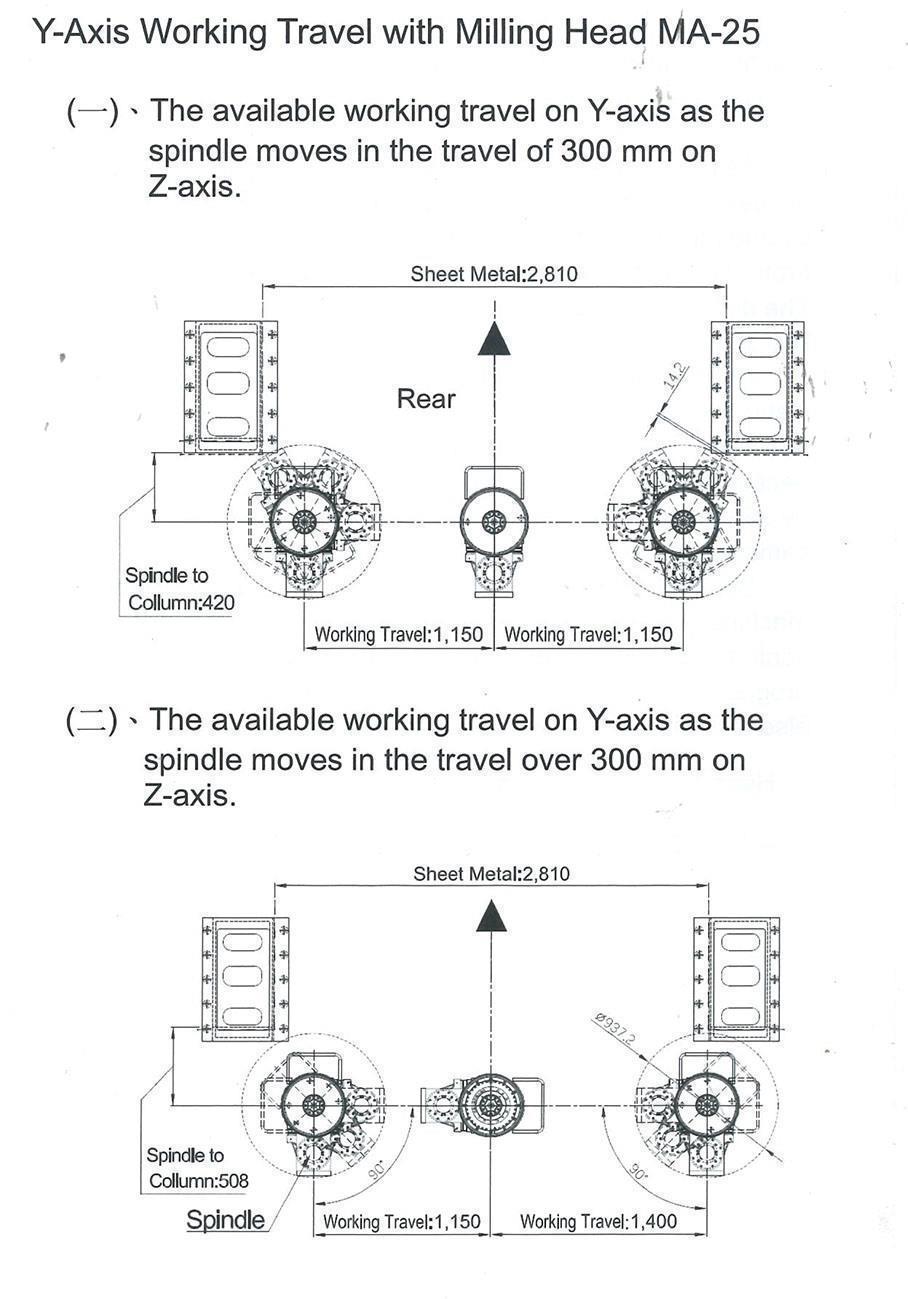

Mit dem Mehrwinkel-Fräskopf (MA-25) können Sie viele verschiedene Flächen bearbeiten.

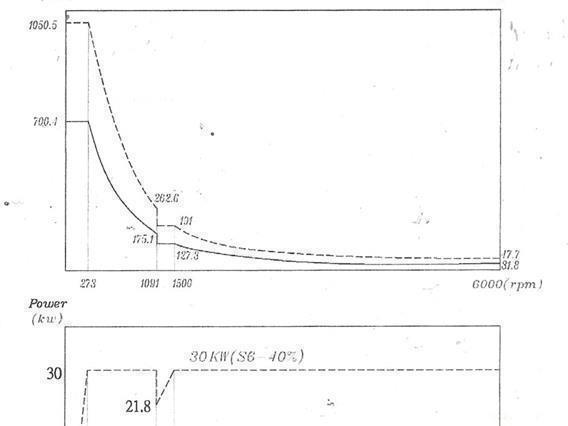

MA-25 2-Achs-Fräskopf – 30 kW – 2000 U/min – 1500 Nm Drehmoment
C-Achsenbereich: 0-360° - 2,5°
> A-Achsenbereich: +/- 110° - 2,5°
Kühlung durch Spindel 40 bar
Gesamtleistung: 67 kW
Kein Fundament erforderlich!

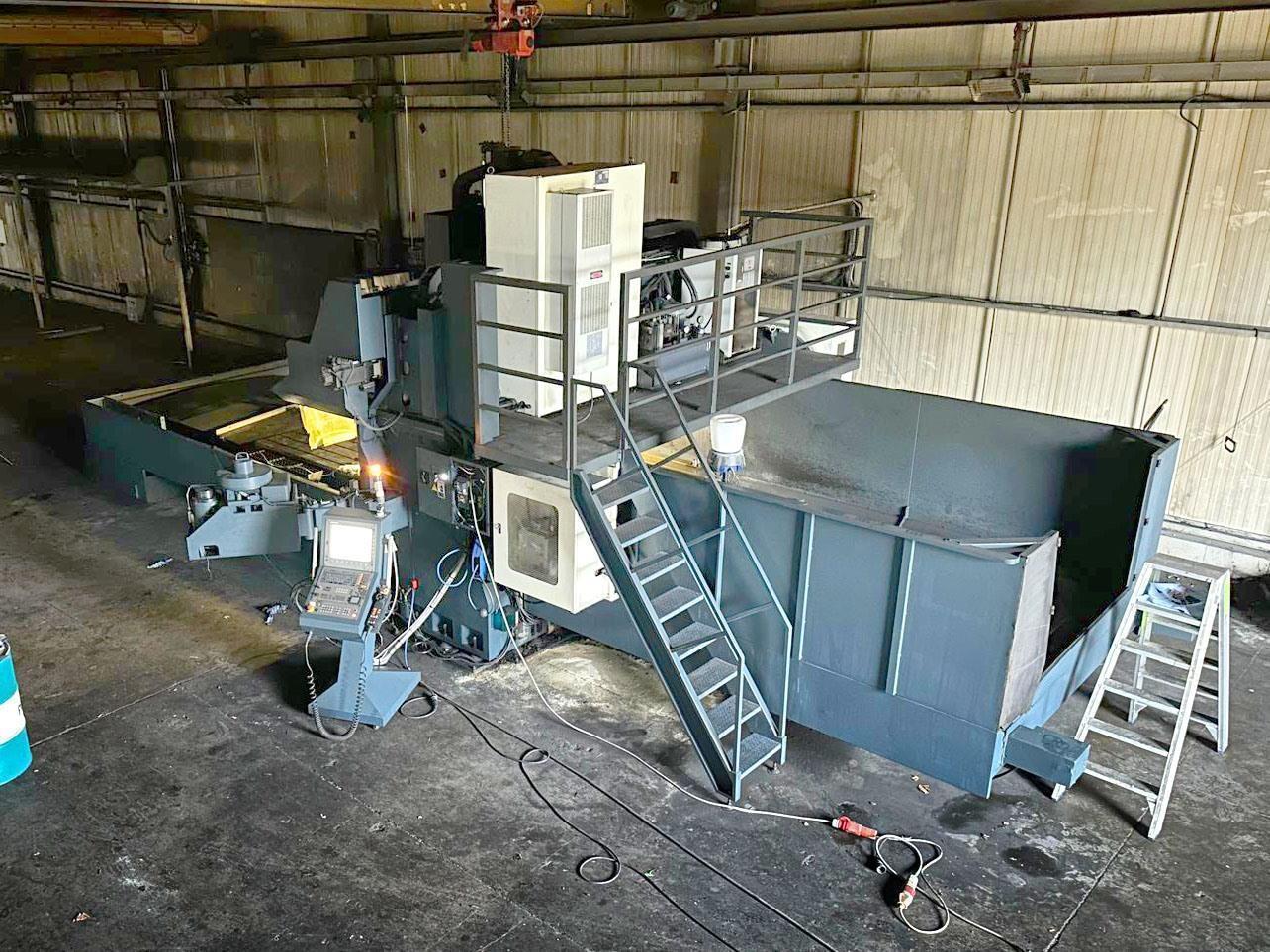

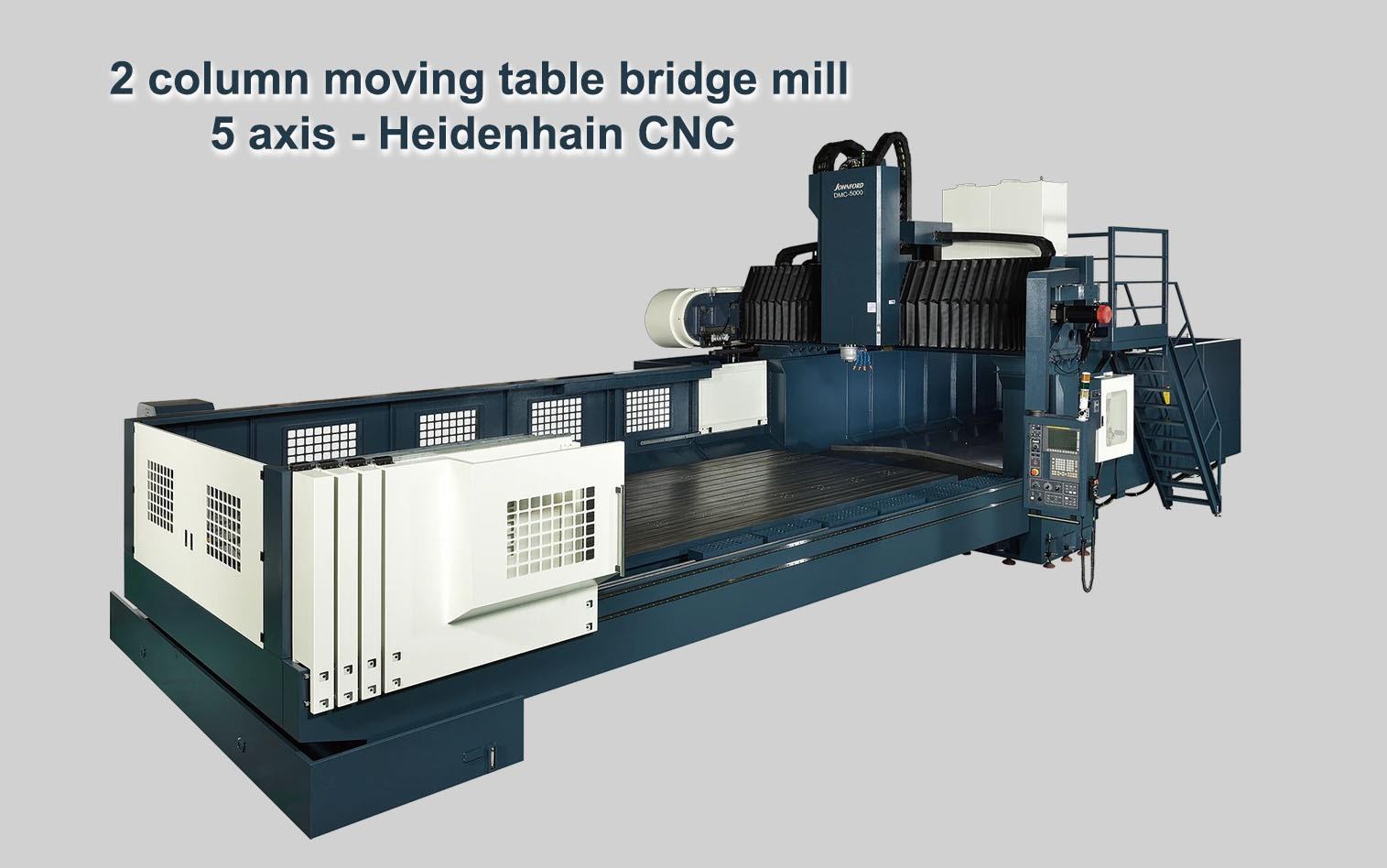

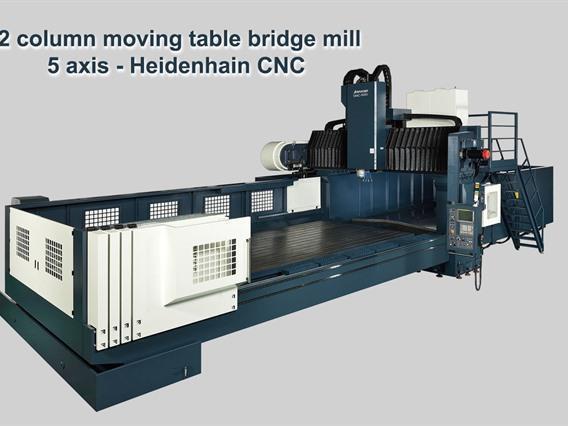

Die Doppelständer-Brückenfräsmaschine der Johnford DMC-Serie besteht aus einer einteiligen Meehanite-Gusseisen-Brücken-/Ständerkonstruktion und benötigt laut Herstellerangaben 30 Prozent weniger Stellfläche als vergleichbare vertikale C-Rahmen-Bearbeitungszentren. Die Brückenfräsmaschinen sind sowohl mit beweglichem Tisch als auch mit verschiebbarer Ständersäule (Festtisch) erhältlich und decken Verfahrwege von 914 x 914 x 762 mm bis zu 1829 x 610 mm ab. Dank ihres langen Sockels, der den Tisch über den gesamten Verfahrweg der Y-Achse von 1295 mm vollständig abstützt, können auch große Werkstücke bearbeitet werden.
Die Y- und Z-Achse tragen permanent feste Lasten, während die X-Achse die einzige dynamische Last aufnimmt. Dies ermöglicht präzises Bearbeiten mit engen Toleranzen auch bei Hochgeschwindigkeitsbearbeitungen. Da kein Tischüberhang vorhanden ist, entfallen Nick- und Gierbewegungen der X-Achse. Der minimierte Abstand zwischen Spindelachse und Säule sorgt für zusätzliche Steifigkeit. Die stark verrippte Gusseisenkonstruktion der Maschine gewährleistet lange Werkzeugstandzeiten und eine hohe Oberflächengüte. Die Kombination aus zwei Schneckenförderern und einem Raupenförderer gewährleistet eine vollständige Spanabfuhr bei minimalem manuellem Nachbearbeitungsaufwand. Zusätzlich wird die Finite-Elemente-Analyse (FEA) zur Konstruktion jeder Brückenfräsmaschine eingesetzt, um die Auswirkungen realer Bedingungen wie Vibrationen, Wärme, Strömung und anderer physikalischer Einflüsse zu simulieren.
- Typ/Modell: Dmc4100LH X: 4100 - Y: 2800 - Z: 800 mm CNC 5 axes
- Stocknummer: B.03 14271
- Hauptkategorie: [B] Frasmaschinen
- Unterkategorie: [B.03] Bettfrasmaschine mit beweglichem tisch
- Markenname: Johnford
