Type: TVM 450/5

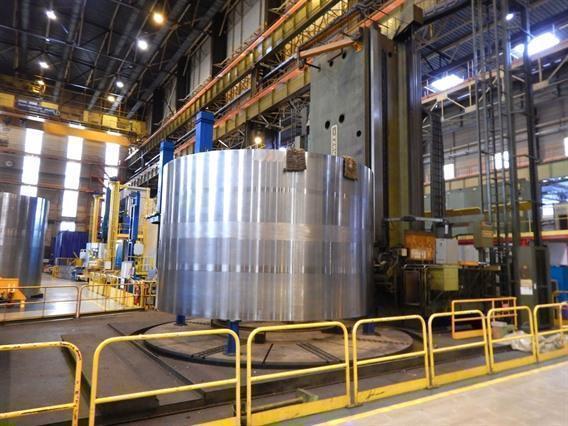

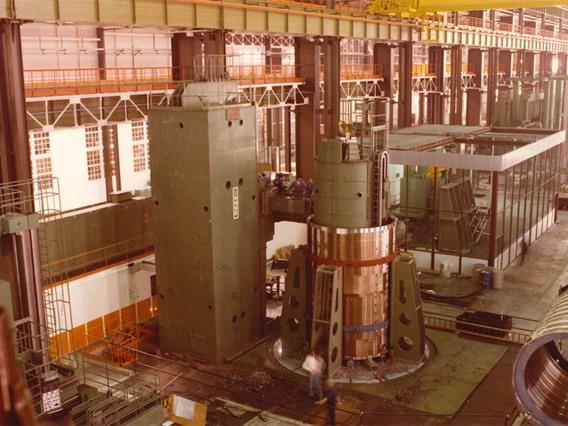

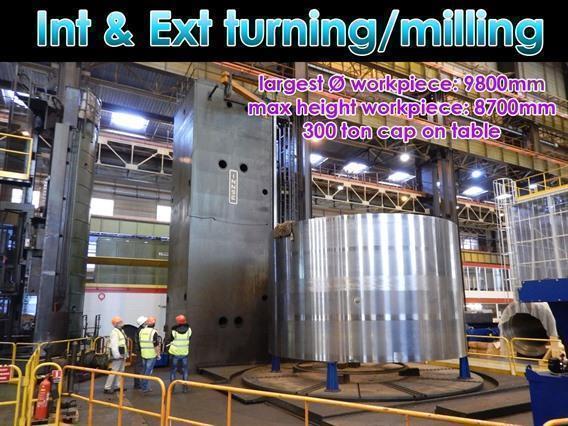

Uitzonderlijke frees- en draaibank voor verticale bewerking die zeer grote werkstukken kan bewerken. Zowel de binnen- als de buitendiameter van de werkstukken kunnen worden bewerkt!

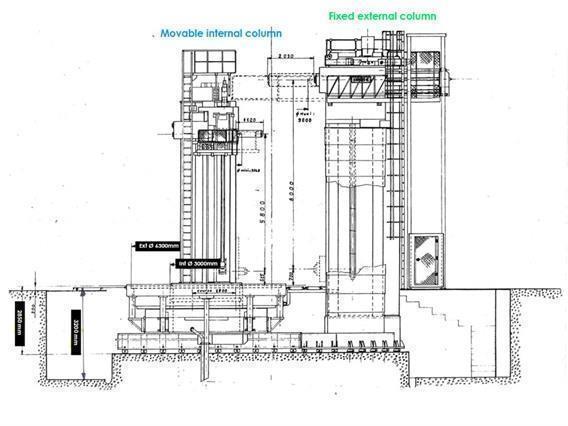

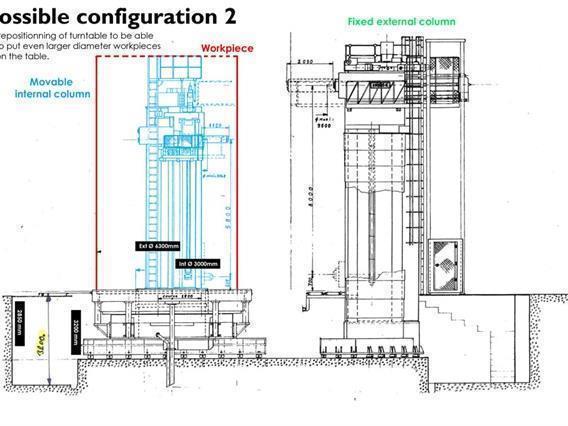

De machine bestaat uit een vaste buitenkolom en een beweegbare binnenkolom.

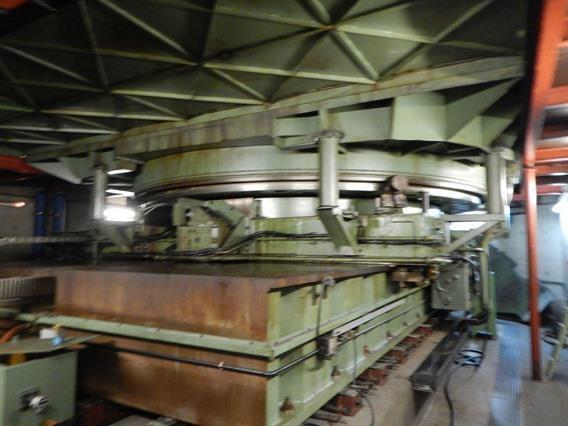

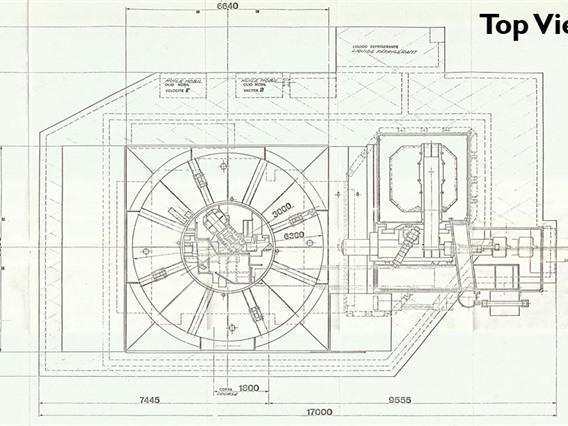

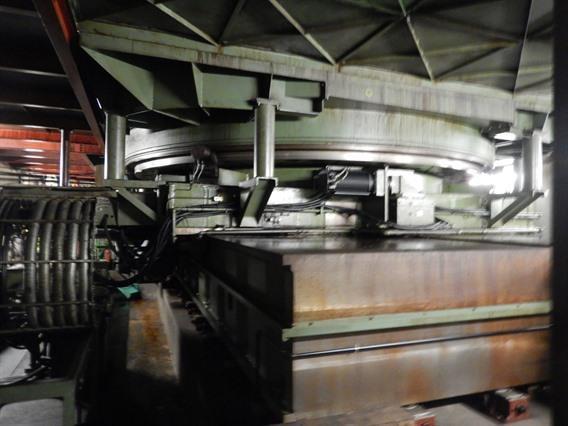

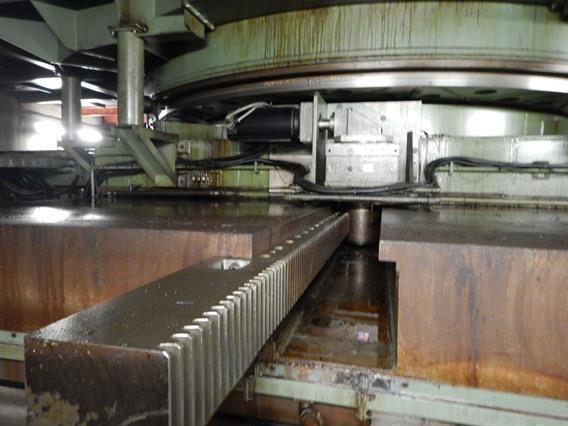

Draaitafel:
> buitendiameter: 6300 mm
> binnendiameter: 3000 mm
> grootste diameter van het werkstuk: 9800 mm
> kleinste diameter van het werkstuk: 2220 mm
> maximaal gewicht op tafel: 300 ton
> rotatiesnelheid: 0,08 > 27 tpm
> rotatiesnelheid bij draaien/frezen: 0,000058 > 1,4 tpm

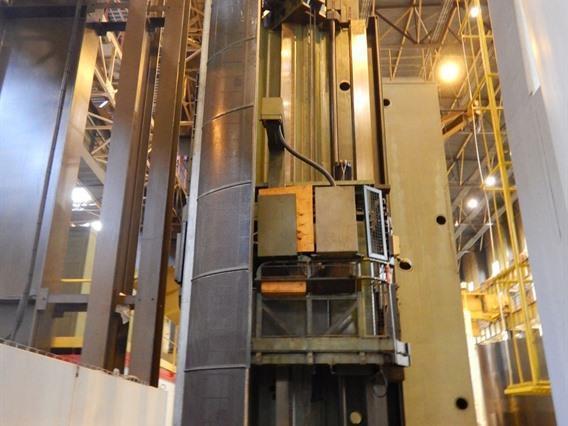

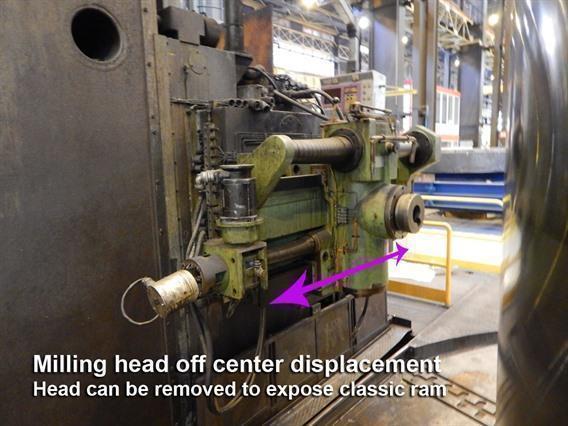

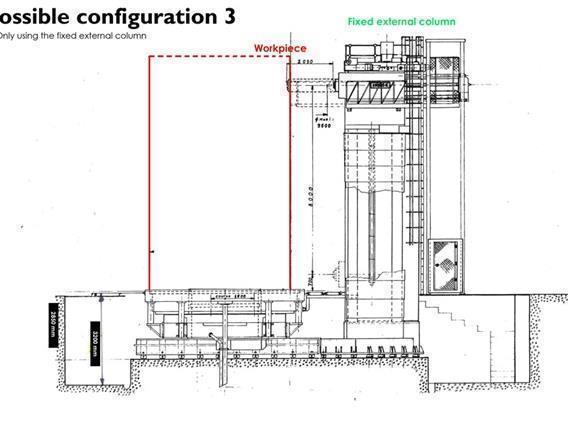

Vaste externe kolom:
> ramafmetingen: 550 x 550 mm
> diameter van de spindel: 304,8 mm
> ISO 60 - 37 kW op spindel
> maximale hoogte van uitwendig draaien/frezen: 8700 mm
> min. hoogte van uitwendig draaien/frezen: 700 mm
> verticale slag: 8000 mm
> horizontale slag: 2030 mm

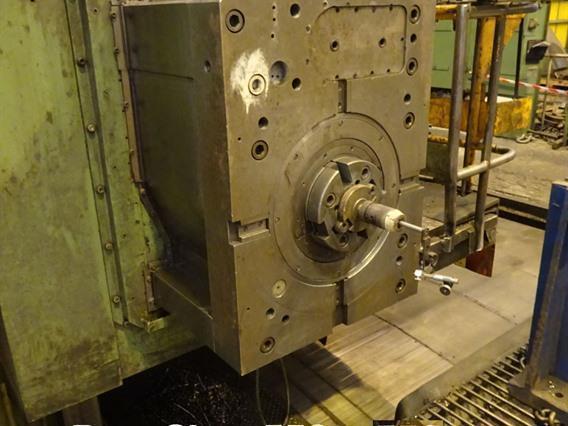

Beweegbare binnenkolom:
> RAM-formaat: 280 x 280 mm
> max. diameter van inwendig draaien/frezen: 5180 mm
> min. diameter van inwendig draaien/frezen: 3048 mm
> max. hoogte van inwendig draaien/frezen: 5800 mm
> min. hoogte van inwendig draaien/frezen: 615 mm
> verticale slag: 5800 mm
> horizontale slag: 1120 mm
Spiltoerentallen: 1,2 > 601 tpm
Totaal vermogen: 250 kW
5-assige CNC-besturing
