Stocknummer: A.07 16334 https://www.aptint.com/nl/tweedehands-machines/cnc-draaibanken/mazak-integrex-400-iv-st_16334

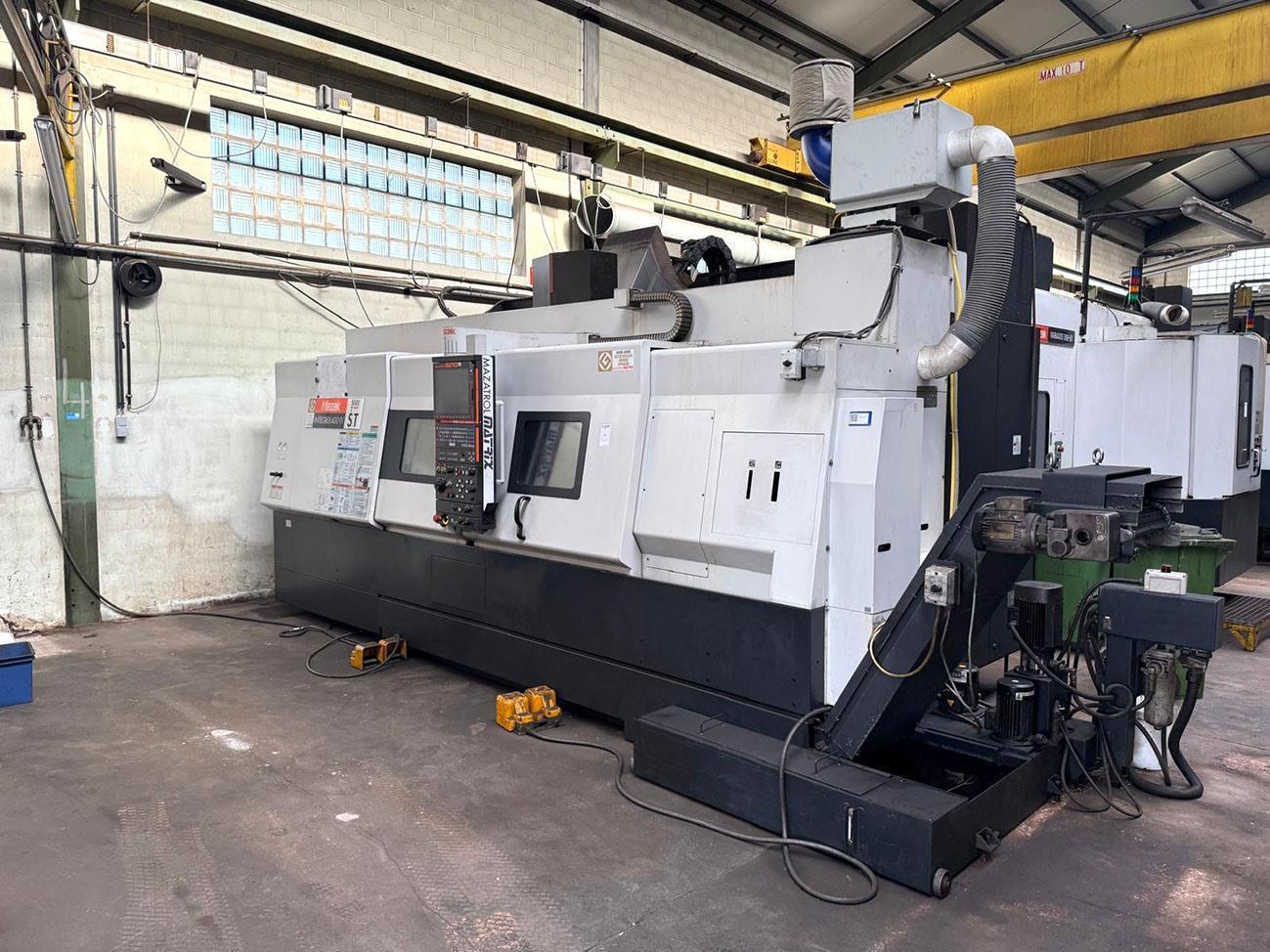

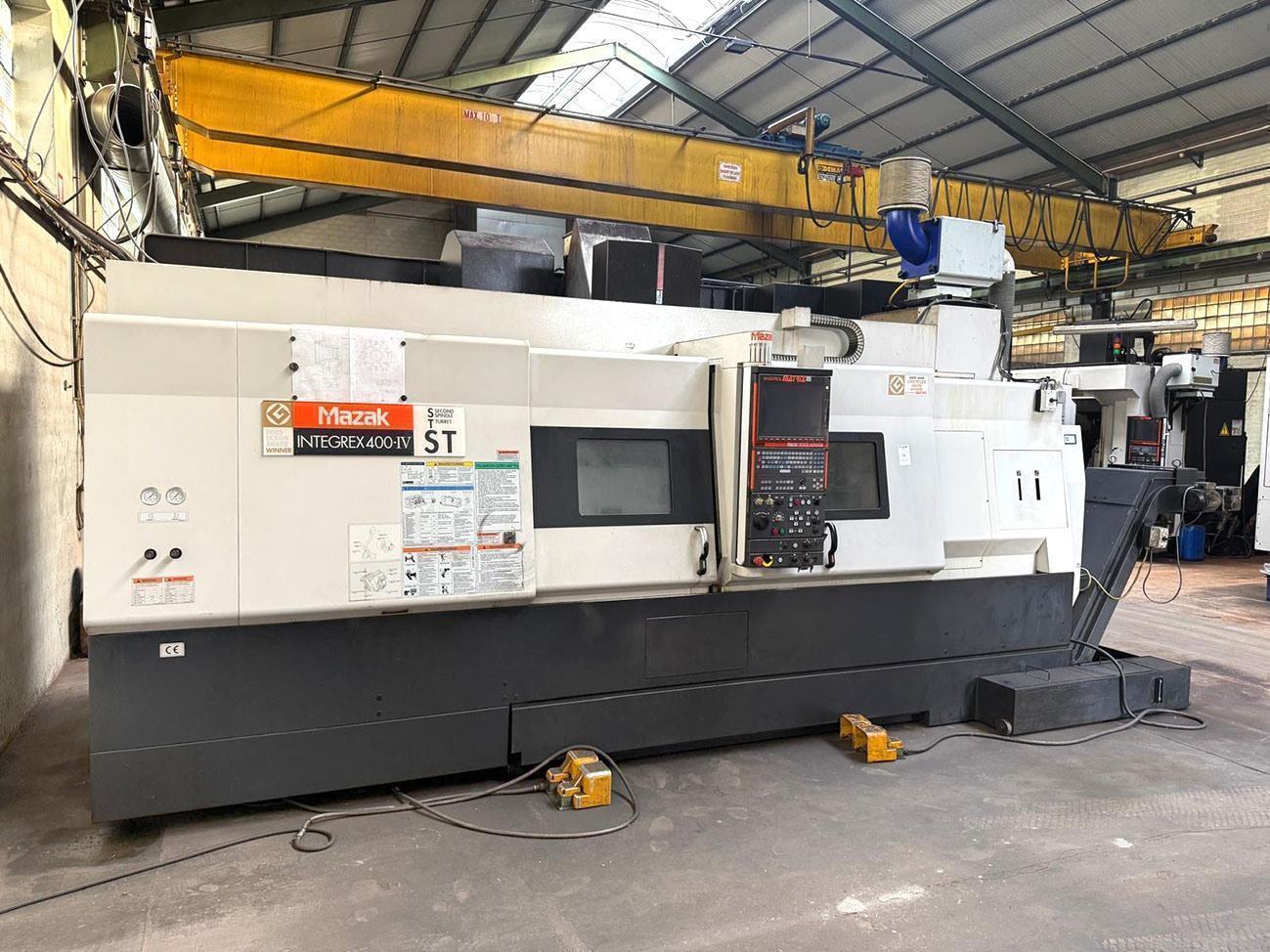

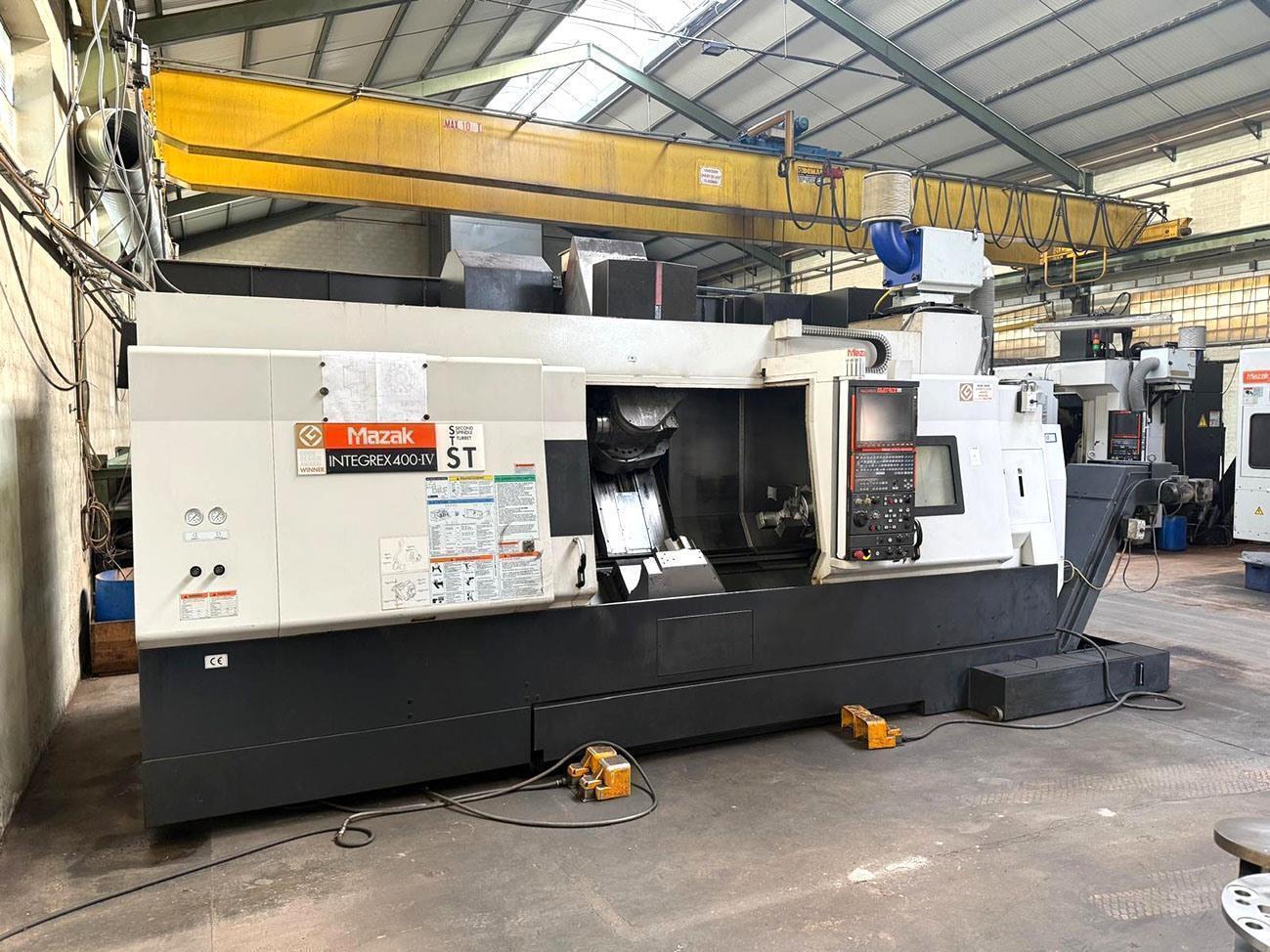

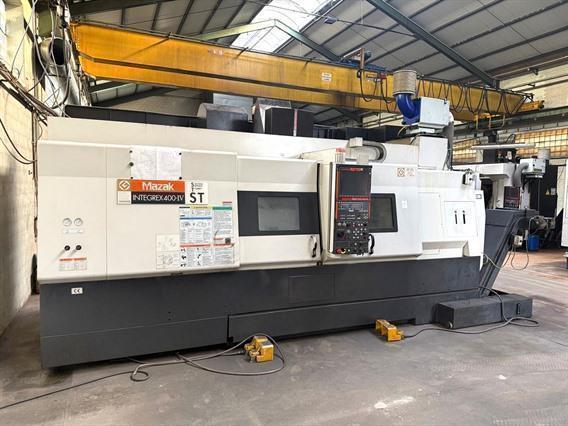

Mazak Integrex 400-IV ST
1 / 16
PDF-datasheet
Max draaidia boven bed 760 mm
Afstand tussen centers 1519 mm
Max langsverplaatsing Z-as 1585 mm
Max dwarsverplaatsing X-as 615 mm
Spindelkonus A2-8
Doorlaat hoofdspil 112 mm
Vermogen op hoofdspil 30/22 kW
Snelheden 3300 rpm

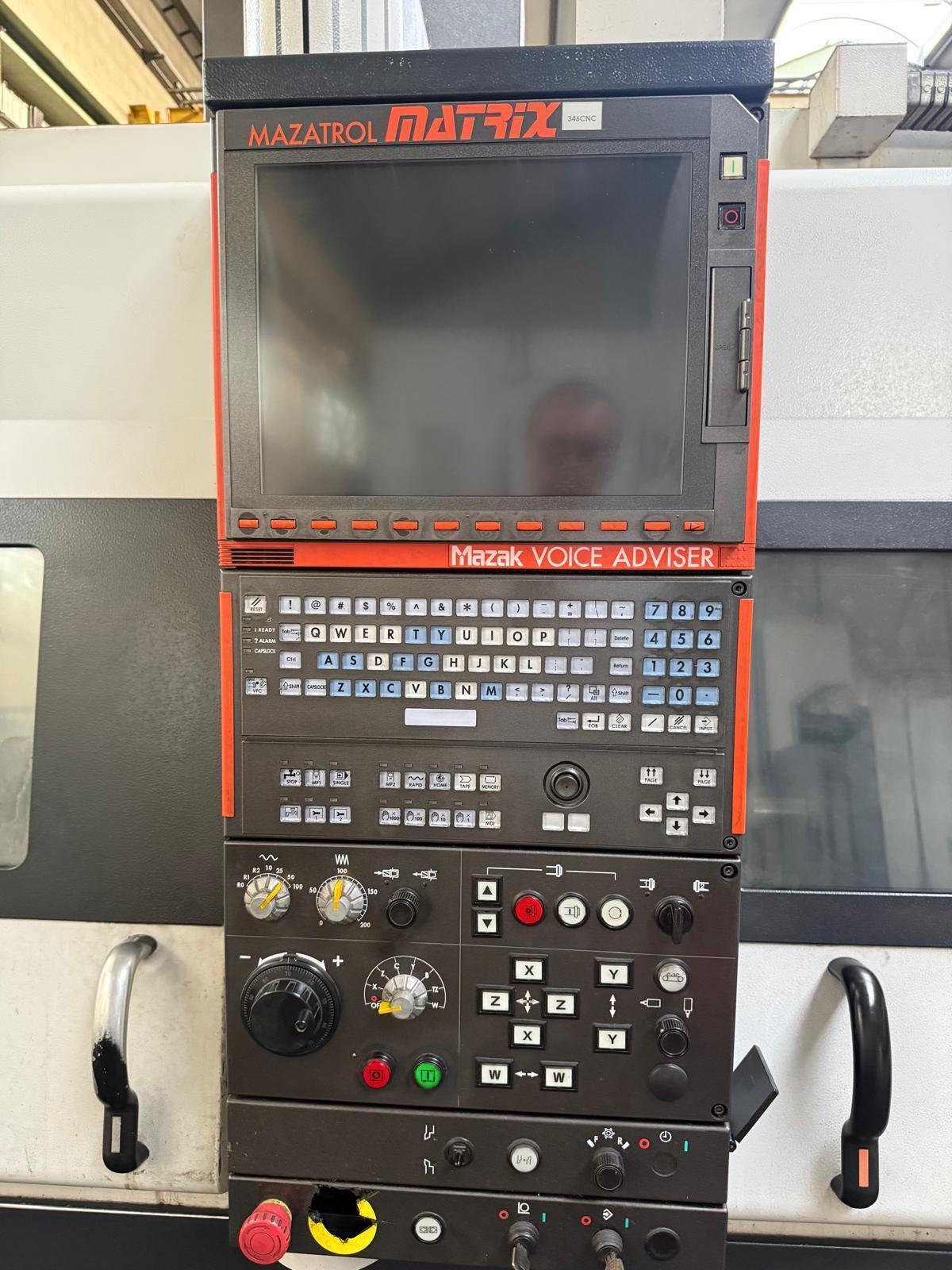

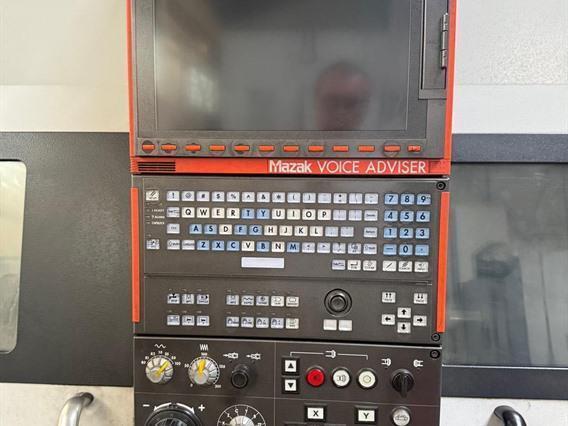

Sturing Mazatrol Matrix
Nodig aansluitvermogen 91 kVa
Lengte 5200 mm
Breedte 2650 mm
Hoogte 2750 mm
Gewicht 17 ton
Gereedschapswisselaar yes
Aantal gereedschappen 40 positions

Beschrijving

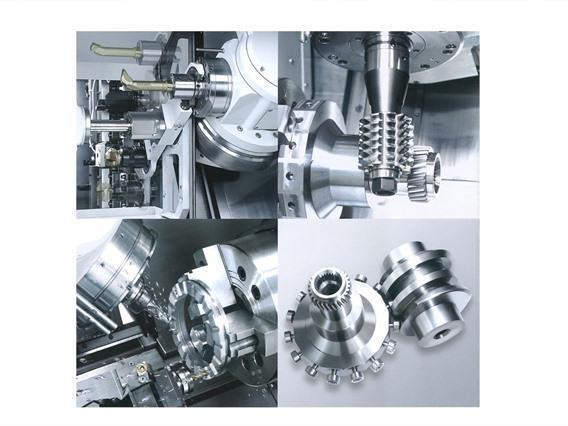

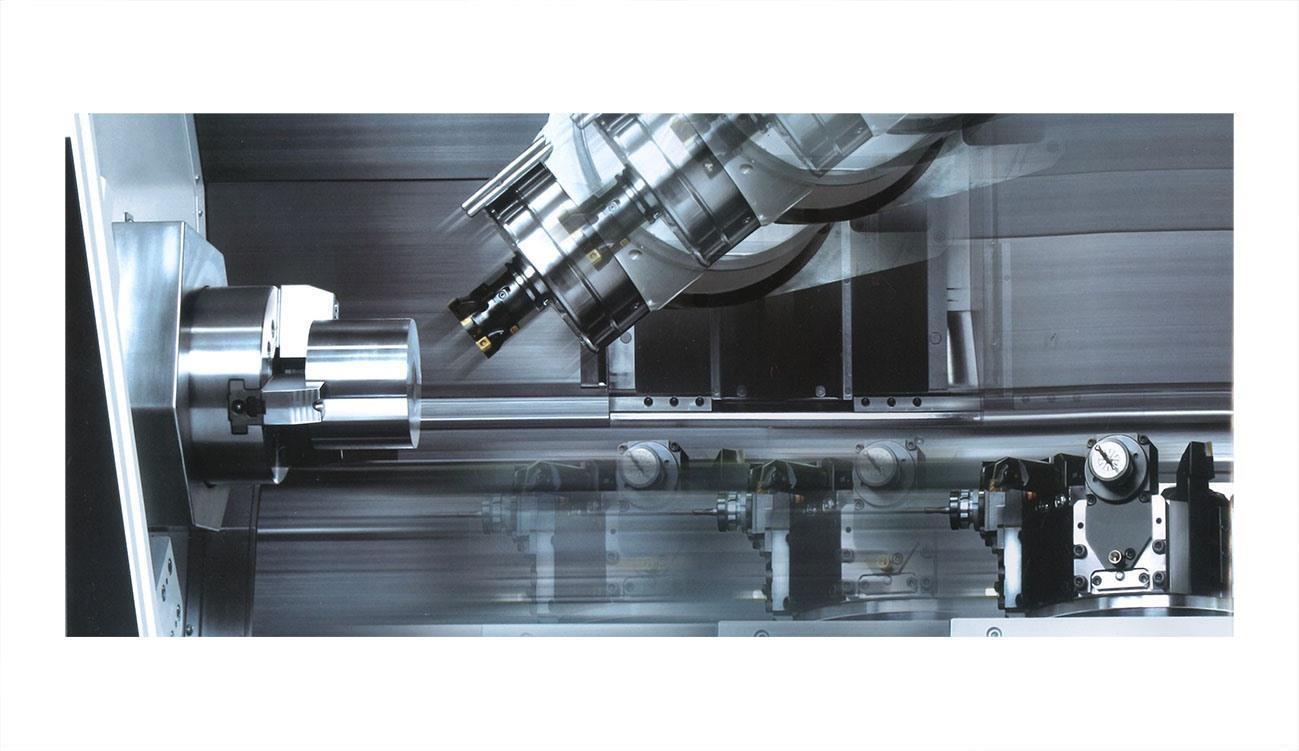

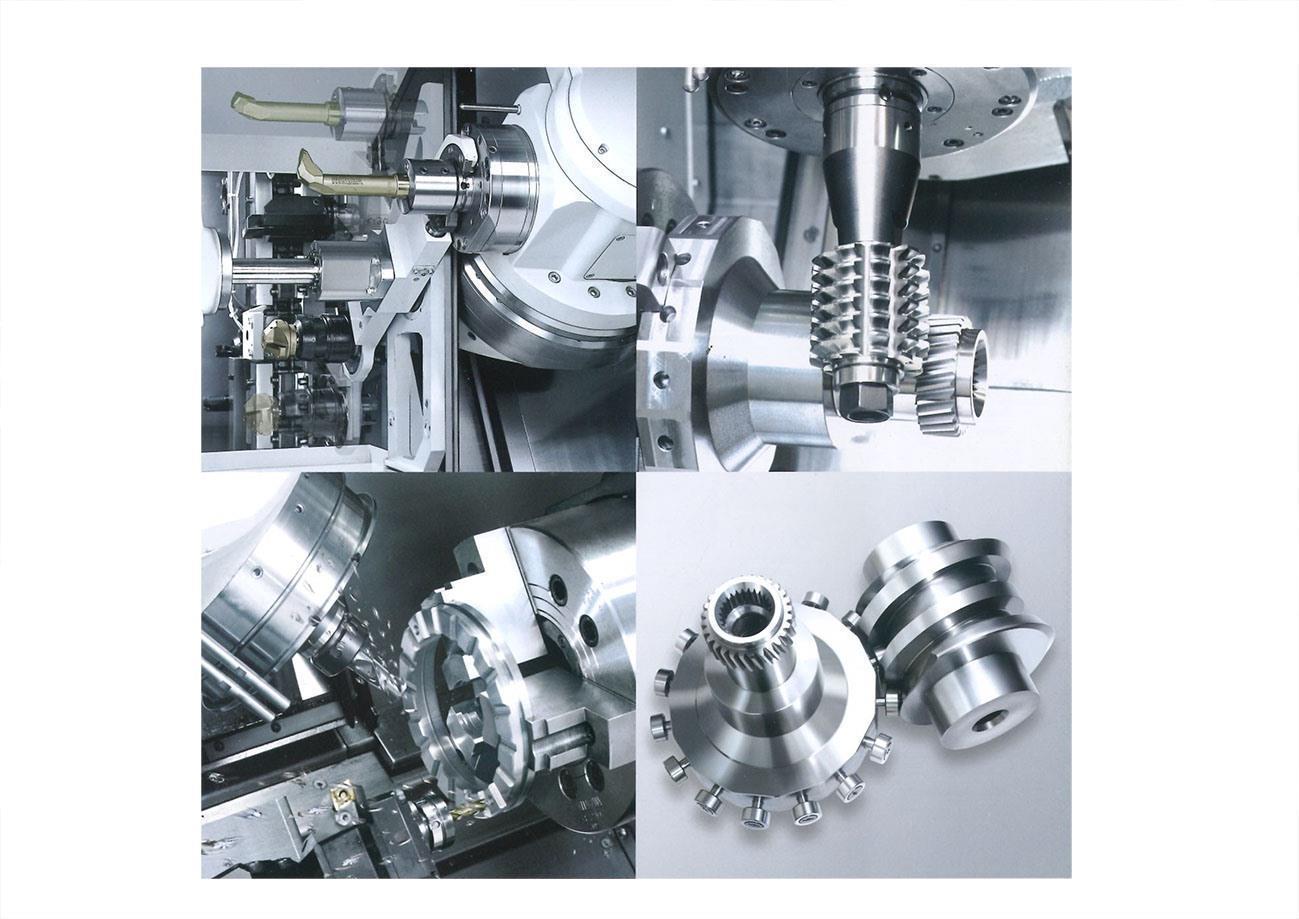

5-assige simultaanbewerking voor complexe werkstukken
– Verplaatsing in de X-as: 615 mm
– Verplaatsing in de Z-as: 1585 mm
– Verplaatsing in de Y-as: 250 mm
– Verplaatsing van de X2-as (onderste toren): 230 mm
– Verplaatsing van de Z2-as (onderste toren): 1388 mm
– Verplaatsing B-as: -30° > 210°

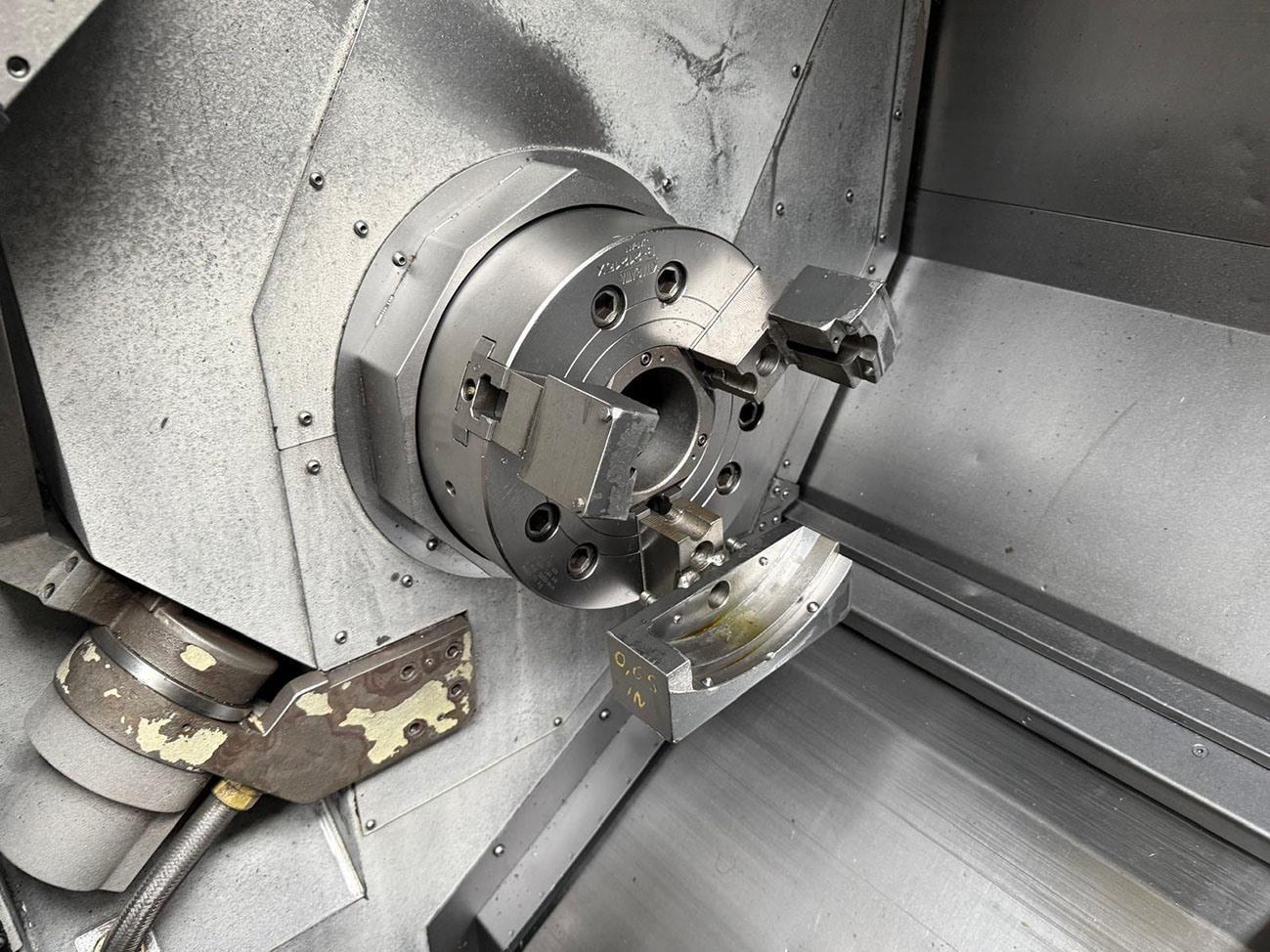

Tweede spindel:

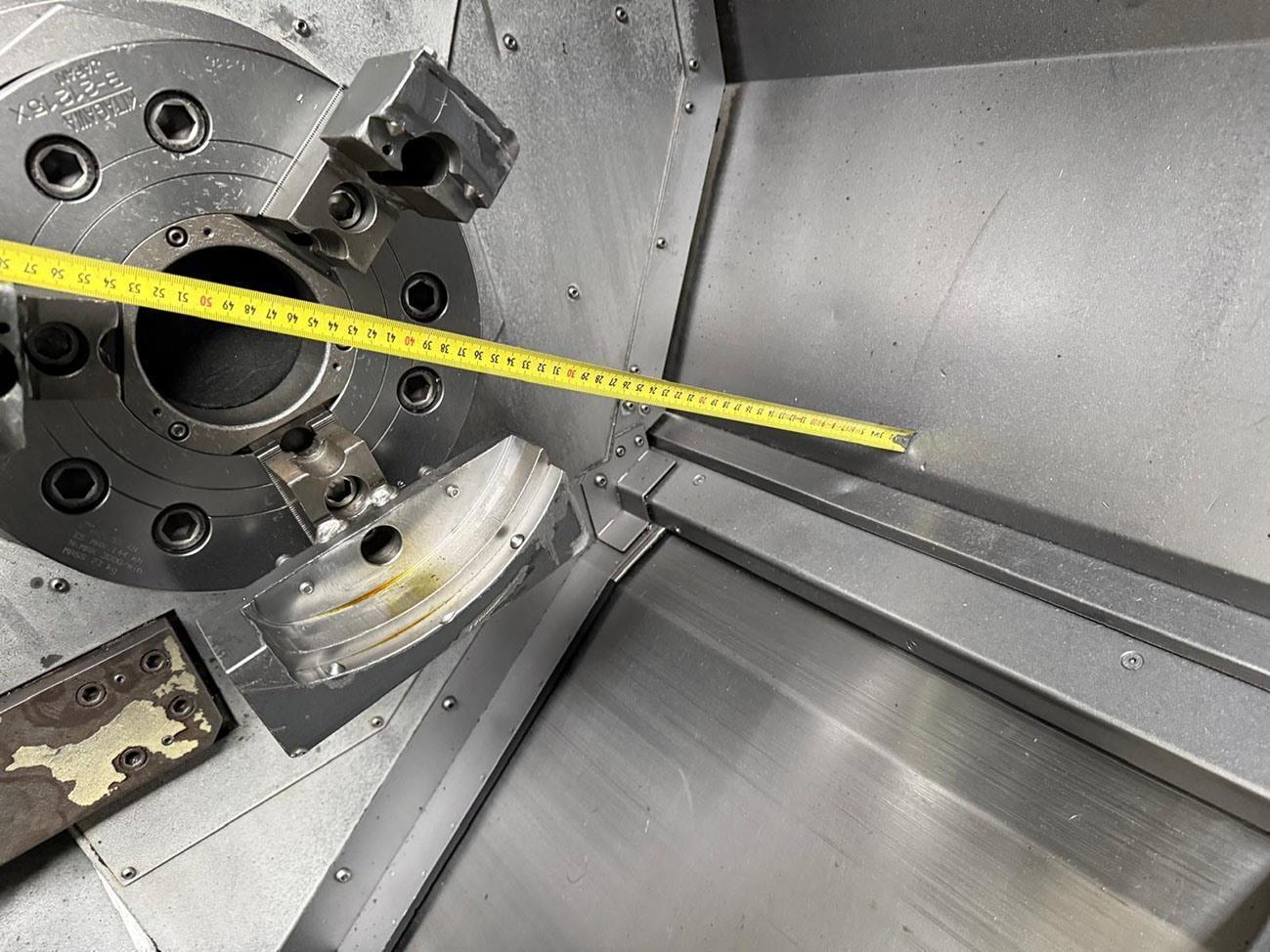

spankopdiameter: 300 mm
tweede spindelsnelheid: 4000 tpm
Tweede spindelverplaatsing: 1574 mm
boring van de tweede spindel: diameter 91 mm
Vermogen op de tweede spindel: 26/22 kW

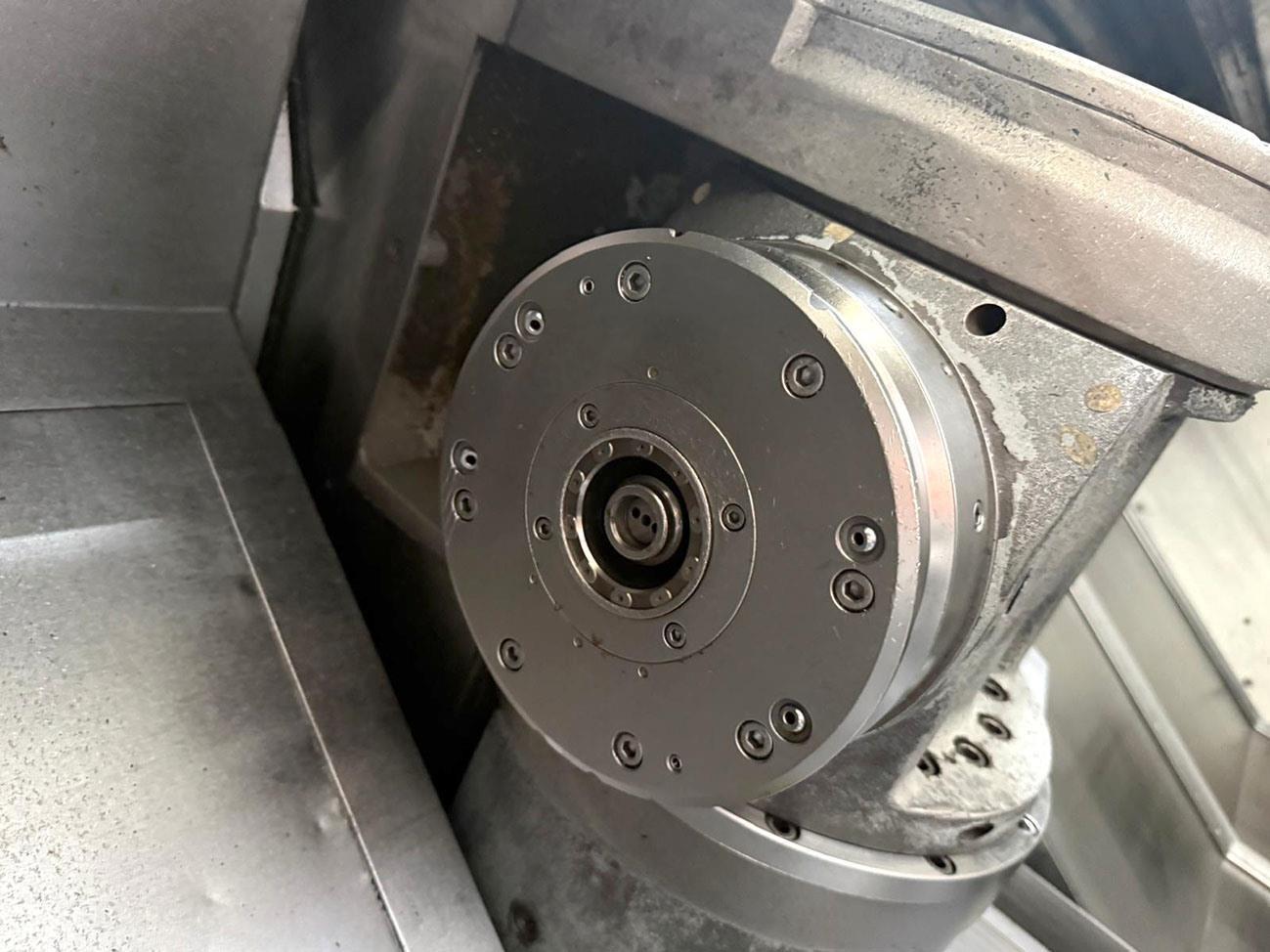

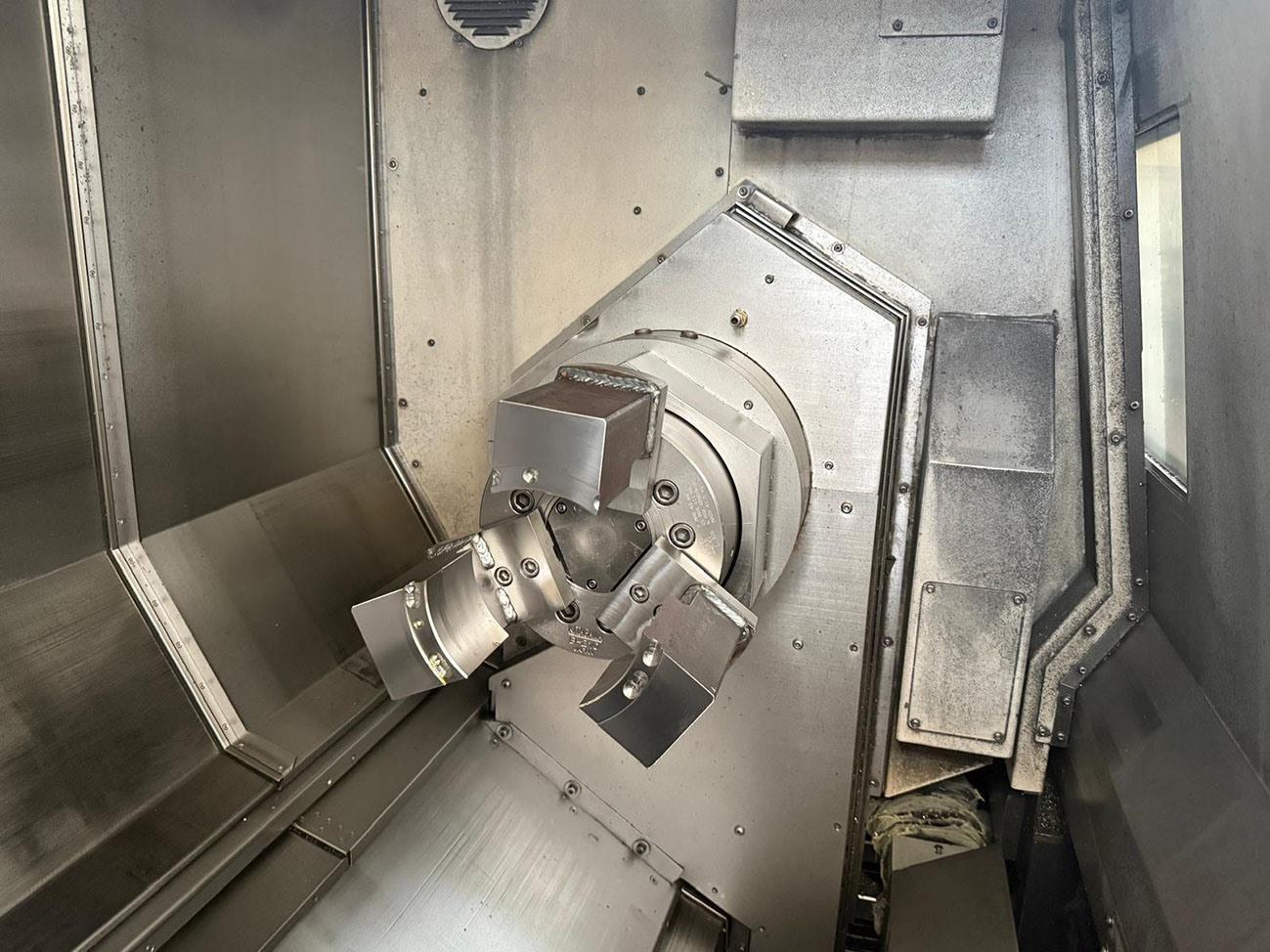

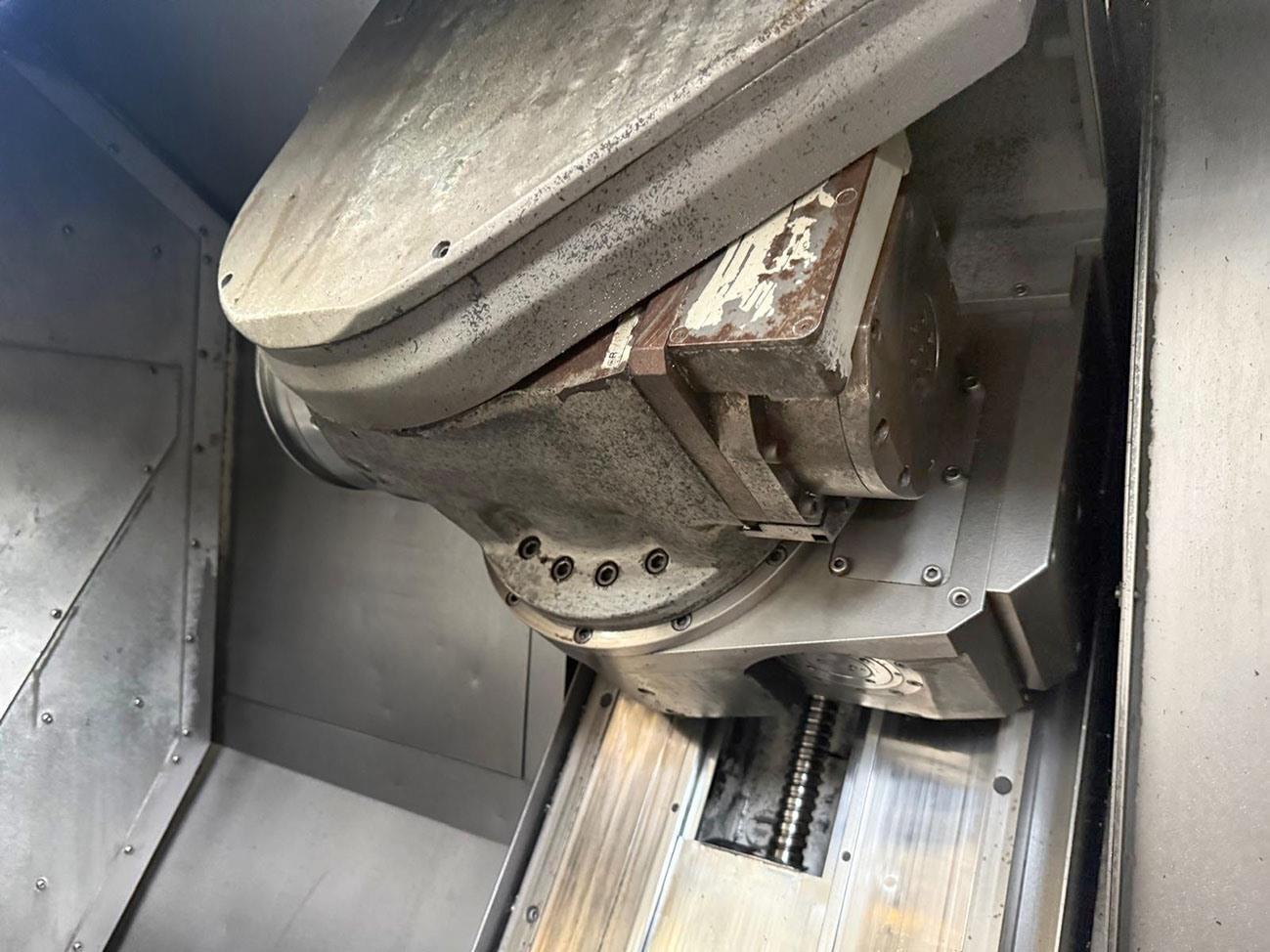

Freesspindel:
revolverkop met enkele spindel en automatische gereedschapswisselaar
Maximale spindelsnelheid: 12.000 tpm
maximaal spindelkoppel: 120 Nm

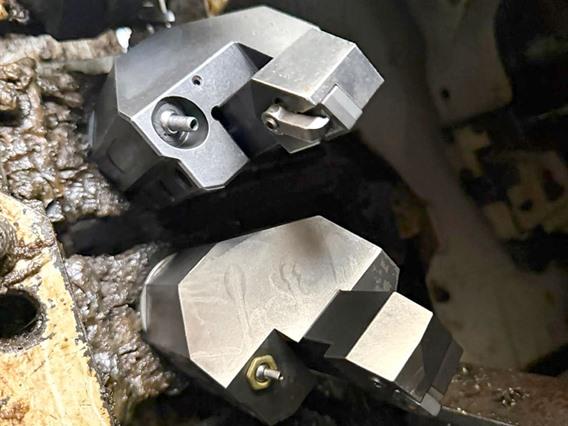

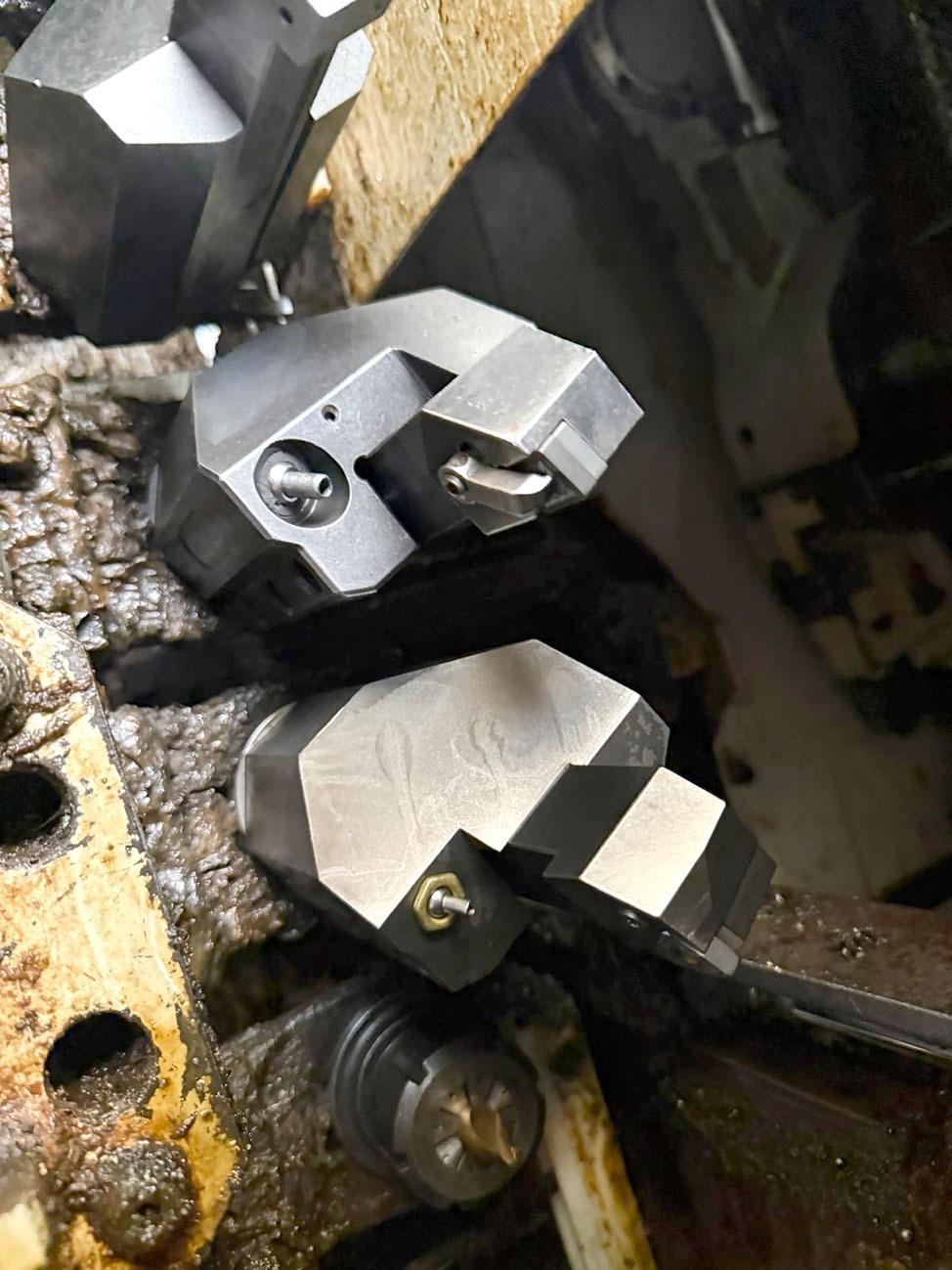

Onderste geschutskoepel:
9-positie trommelrevolver
