Stocknummer: F.02 14162 https://www.aptint.com/nl/tweedehands-machines/kotterbanken-met-beweegbare-kolom-vloertype/pegard-160-x-9000-y-650-z-3000-w-1200-mm-cnc_14162
Pegard 160 – X: 9000 – Y: 650 – Z: 3000 – W: 1200 mm CNC
1 / 21
PDF-datasheet

Video

Deze inhoud komt van YouTube, dat cookies kan plaatsen.

Deze inhoud komt van YouTube, dat cookies kan plaatsen.

Kotterbanken met beweegbare kolom – Vloertype

Langsverplaatsing X-as 9000 mm
Dwarsverplaatsing Y-as (tafel/kolom) 650 mm (column)
Hoogteverplaatsing Z-as 3000 mm
Spindelverplaatsing W-as 1200 mm
Spindelopname ISO 50
Spindel dia -- Spindelboring 160 mm
Spindelsnelheden 20 > 1000 rpm
Digitale uitlezing(1) CNC (2) Heidenhain TNC 530
Draaitafelafmetingen 2 tables 2380 x 2380 mm
Max gewicht op tafel 2 tables x 30 ton

Bedfreesmachines / Beweegbare kolom conventioneel & CNC

Langsverplaatsing X - as 9000 mm
Dwarsverplaatsing Y - as 650 mm (column)
Hoogteverplaatsing Z - as 3000 mm
Afmetingen tafel (LxB) 2 tables 2380 x 2380 mm
Freeskop-opname spil (ISO) ISO 50
Sturing Heidenhain TNC 530

Beschrijving

Type: 6055-AF16SMM
Frezen, boren en draaien!
Longitudinale X-verplaatsing van de kolom: 9000 mm
Dwars Y-verplaatsing of kolom: 650 mm
Verticale Z-verplaatsing of freeskop: 3000 mm
Horizontale W-verplaatsing of freeskop: 1200 mm

De machine kan gelijktijdig met 6 assen werken.
2 hydrostatische tafels, CNC-gestuurd – Gewicht op de tafel: 30 ton – Continue 360° rotatie – Dwarsverplaatsing van de tafel: 2500 mm
Gereedschapswisselaar met 60 posities

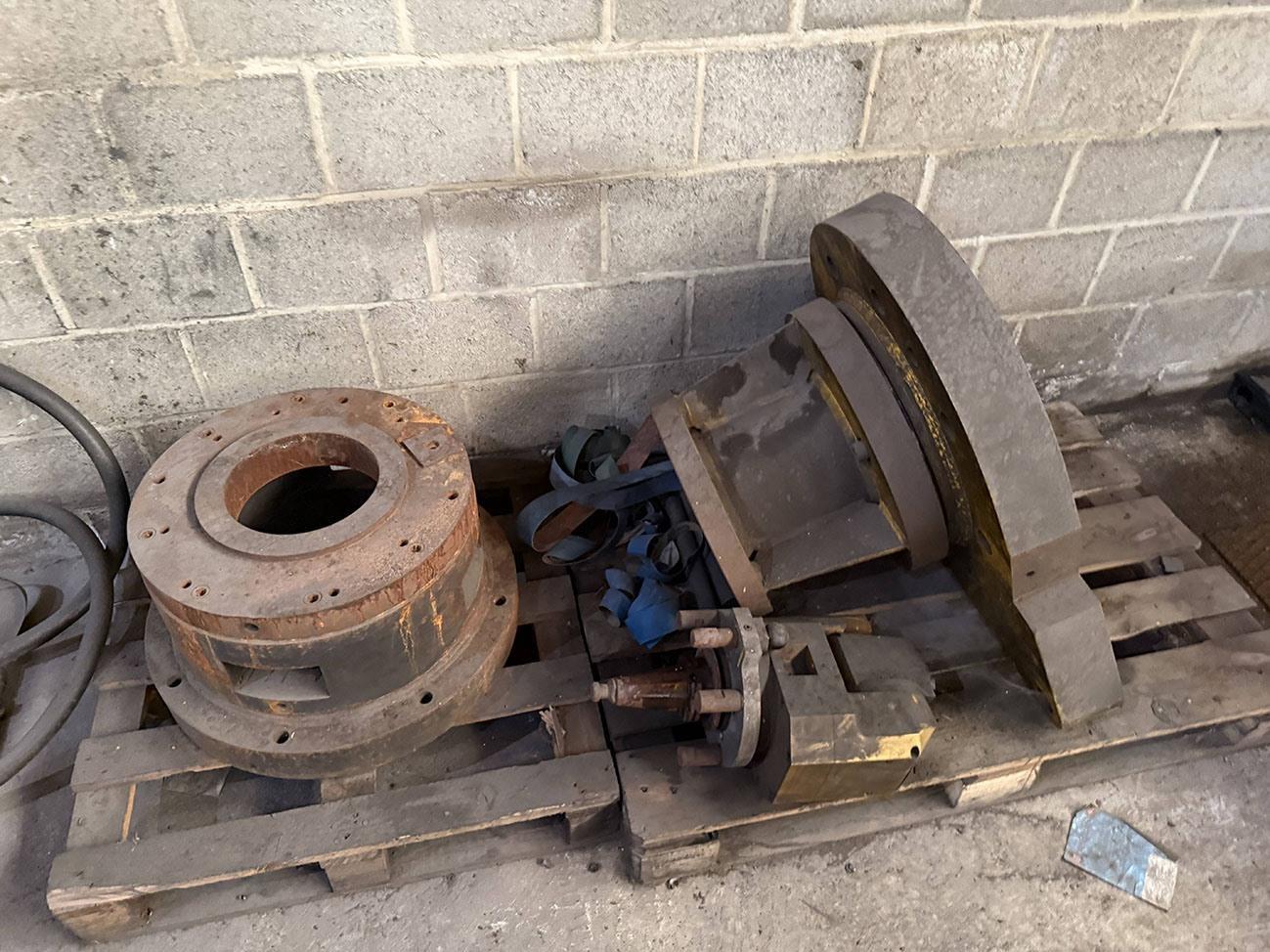

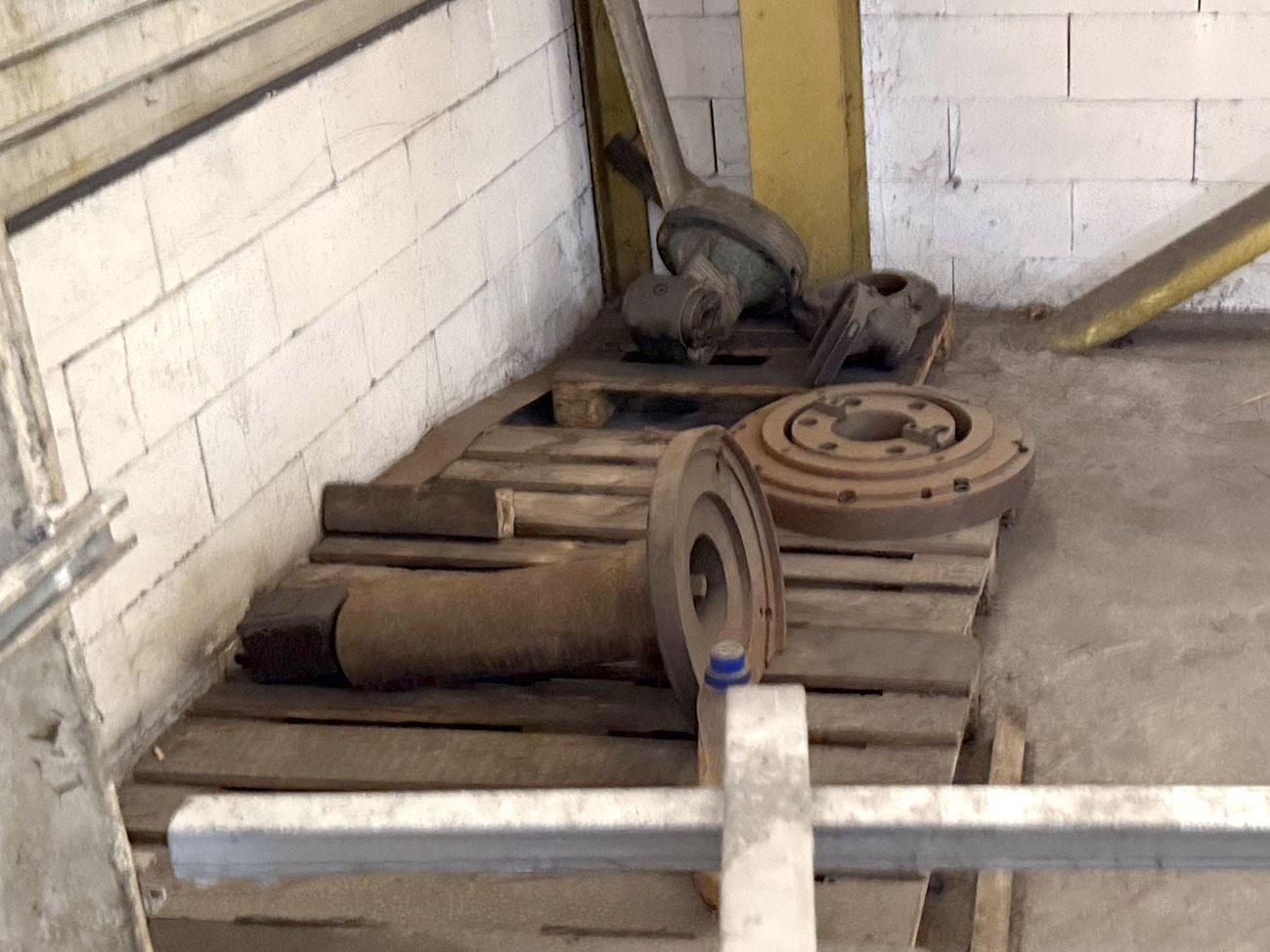

  • Freeskopsteun / ondersteuning voor de versteviging van de broche
  • Ondersteuning voor boorspindels / verhoging van het ondersteuningsportfolio

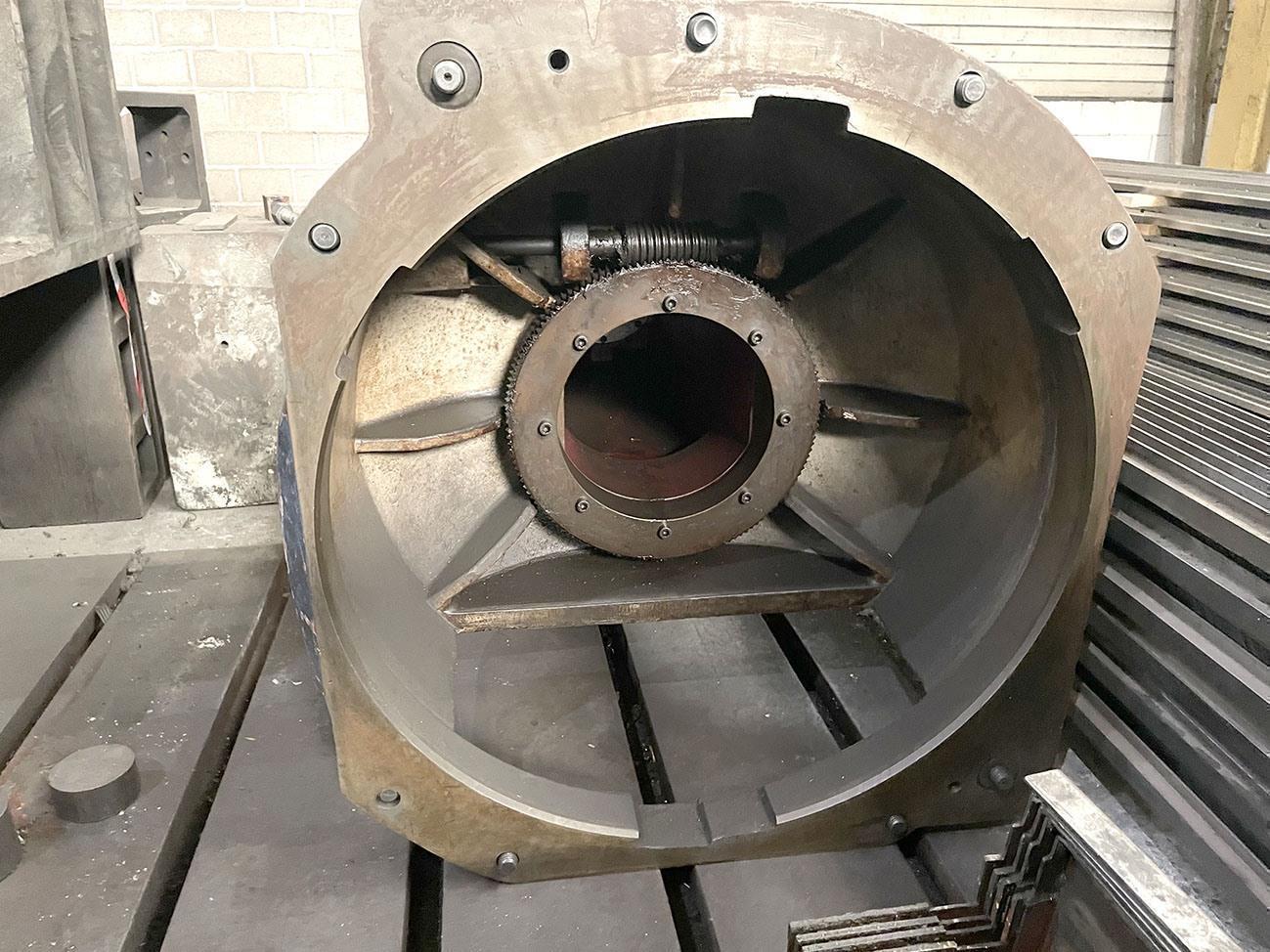

  • D’Andrea U-as kop voor boor- en vlakbewerkingen
