Универсальные фрезерные станки с ЧПУ Breton Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
Технические характеристики:
- Ось-X800 mm
- Ось-Y900 mm
- Ось-Z600 mm
- Мощность на шпинделе40 kW
- Тип расточной головки (ISO)HSK-63/KM63
- Частота вращения шпинделя18 000 rpm
- Размеры столаdia 700 mm

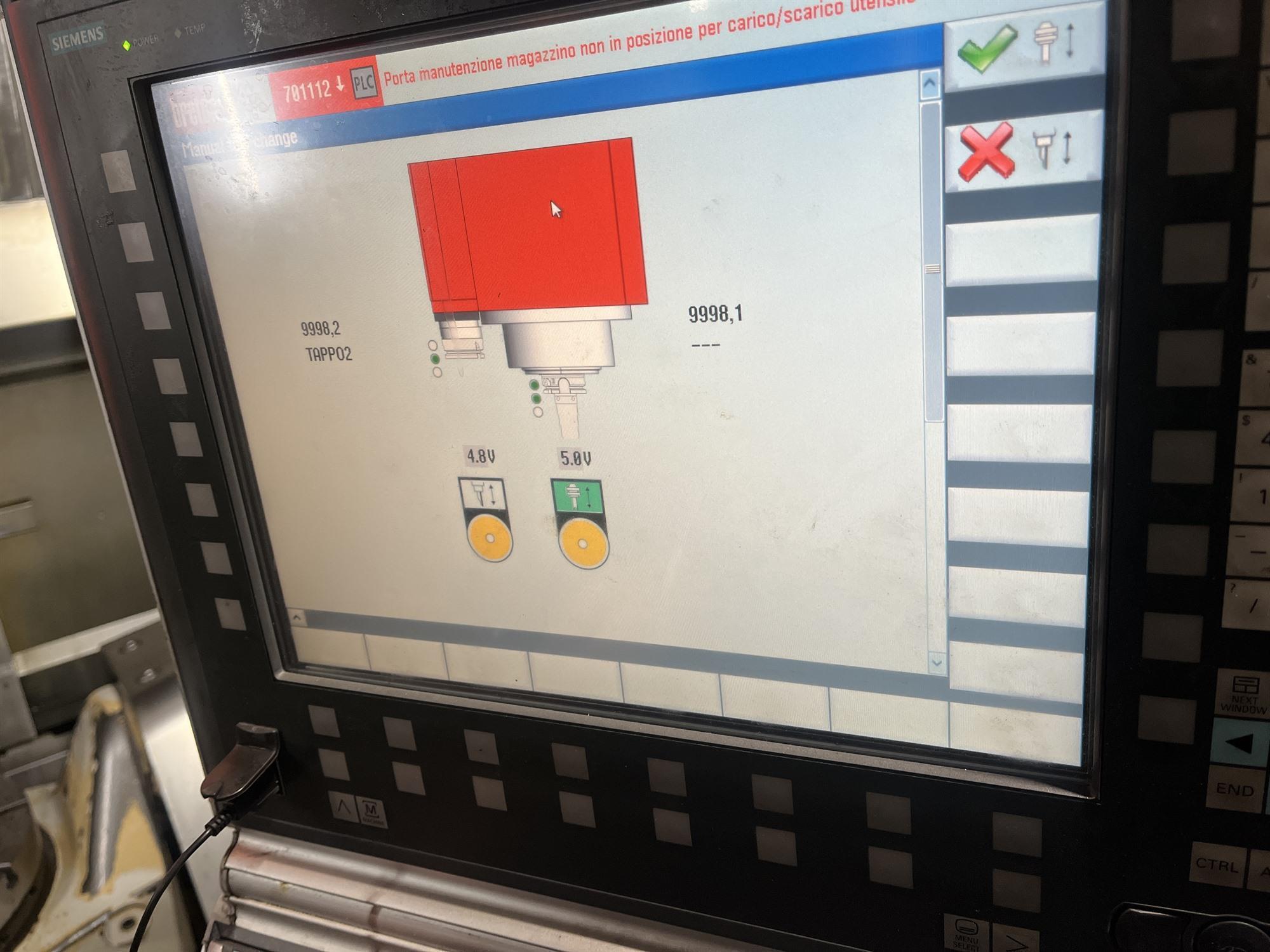

- УправлениеSiemens 840D Solution Line
- Длина4655 mm
- Ширина5890 mm
- Высота3415 mm
- Вес17 ton
- В комплекте оснастка и инструментyes
- Система СОЖyes
- Устройство смены инструментаyes
- Кол-во позиций инструмента150 positions
Дополнительная информация
Тип: Ultrix 800 RT
Ultrix 800 RT — это многофункциональный обрабатывающий центр с 5 интерполированными осями и подвижной портальной конструкцией, предназначенный для быстрой обработки сложных деталей: фрезерования, токарной обработки, шлифования, сверления, нарезания резьбы, чистовой обработки, снятия заусенцев и черновой обработки.

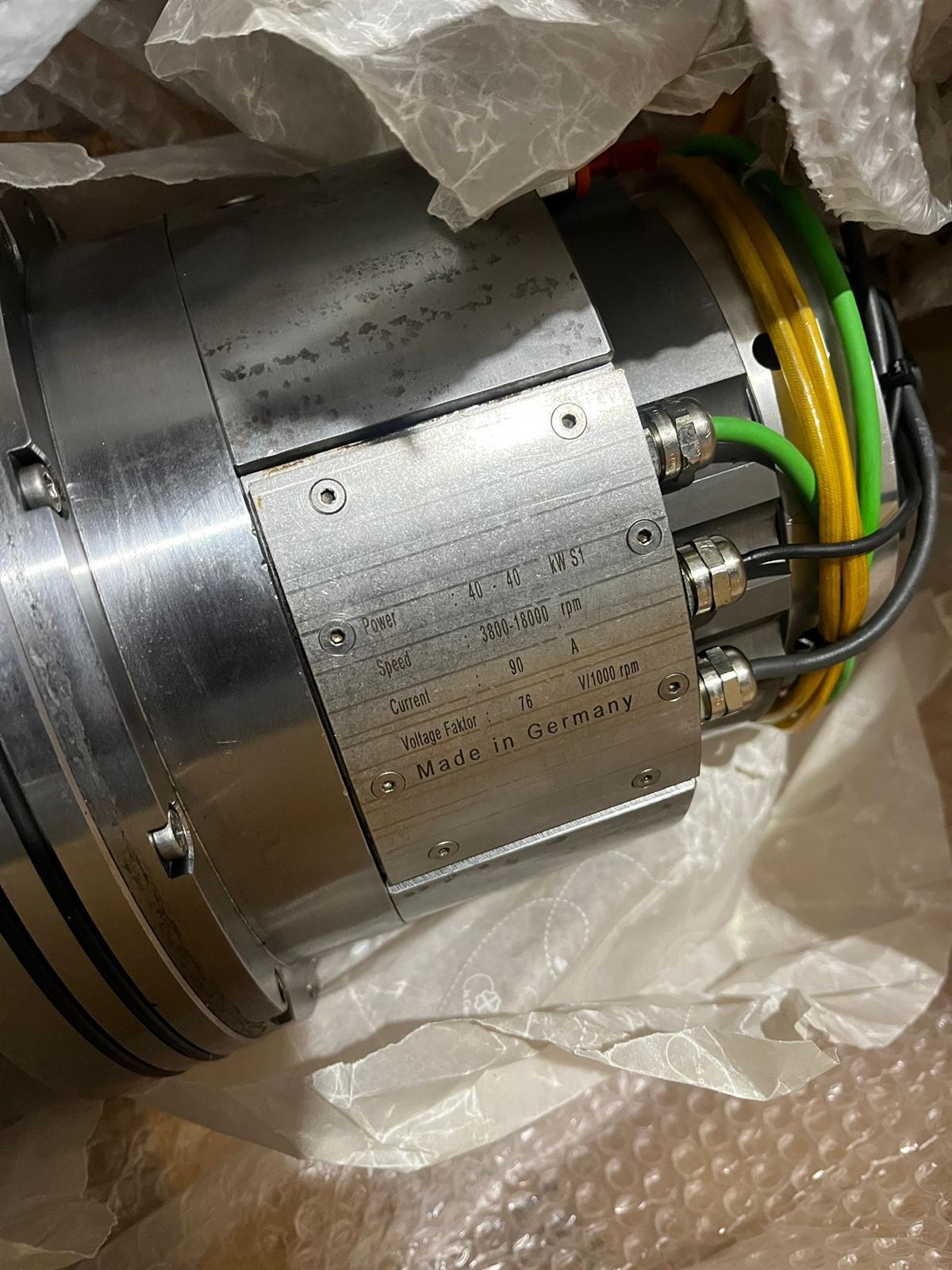

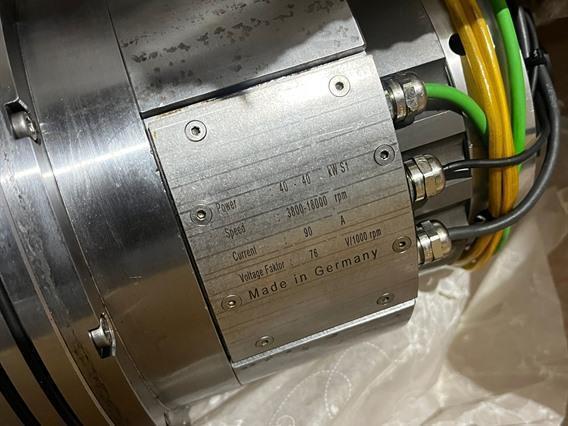

У нас в наличии шпиндель HSK 63 18 000 об/мин 137/100 Нм GMN, поэтому мы можем адаптировать станок под эту форму. Лучше подходит для более тяжелых фрезерных работ!
При использовании для токарной обработки на вертикальном токарном станке:
Диапазон поворота: 1100 мм
- Максимальный вес заготовки: 700 кг
- 40/30 кВт на столе
- Максимальный крутящий момент на поворотном столе: 1500 Нм
Максимальная скорость вращения проигрывателя: 800 об/мин!
- гидравлический зажим на поворотном столе
- Конусность инструмента для токарной обработки: КМ63
- Устройство смены инструмента на 150 позиций, из которых 24 предназначены для токарной обработки.
При использовании для фрезерования, шлифования, сверления и т. д. > обрабатывающий центр:
- Ось X: 800 мм
- Ось Y: 900 мм
- Ось Z: 600 мм
- Ось А: -30° / 110°
- Ось С: непрерывная
- Максимальный вес заготовки: 700 кг
- 45 кВт на шпинделе
- Максимальный крутящий момент на шпинделе: 18 Нм - Может быть отрегулирован до 100 Нм - 137 Нм крутящего момента
- Максимальная частота вращения 40 000 оборотов в минуту - может быть отрегулирована до 18 000 об/мин
- Конусность инструмента для фрезерования: HSK-E40 - может быть адаптирована к HSK 63, включая инструменты в устройстве смены инструментов.
- Инструментальный сменщик на 150 позиций и 126 позиций для фрезерования, шлифования и сверления
Список опций, установленных на станке:
1 - высокоскоростной шпиндель со скоростью вращения 40 000 об/мин ИЛИ 18 000 об/мин
2 - стол диаметром 700 мм с гидравлическим зажимом
3 - Устройство смены инструмента на 150 позиций
4 - конвейер для стружки
5 - система охлаждения с рекуперацией
6. Регулирование температуры охлаждающей жидкости
7 - шпиндель двери с охлаждением под высоким давлением (от 40 до 70 бар)
8 - система дымоудаления
9 - коробка для сбора фишек
10. Предварительная настройка системы и целостности инструмента: лазерный и механический зонд для измерительных приборов.
11 - Зонд Renishaw
- Тип модели: Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
- Номер каталога: B.01 16067
- Главная категория : [B] Фрезерные станки
- Подкатегория: [B.01] Универсальные фрезерные станки с ЧПУ
- Производитель: Breton
Номер каталога: B.01 16067
