Senkrecht- Bearbeitungszentren CNC Breton Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
Technische Informationen
- Vorschuss im längsrichtung tisch X-achse800 mm
- Vorschuss im querrichtung kopf Y-achse 900 mm
- Kopfverstellung im höhe Z-achse600 mm
- Abmessungen tischdia 700 mm
- Max gewicht auf dem tisch700 kg
- Spindelaufnahme (ISO)HSK-63/KM63
- Leistung auf spindel40 kW
- Bohr-kapazitätyes
- Gewindebohrer-kapazitätyes
- Steuering (type)Siemens 840D Solution Line
- Achsen anzahl5
- Werkzeugwechsleryes
- Anzahl werkzeughalters150 positions
- Tourenzahl (von X bis Y rpm)18 000 rpm
- Länge L -- R4655 mm
- Breite V - H5890 mm
- Höhe3415 mm
- Gewicht17 ton
- Külhsystemyes
Zusätzliche Informationen
Typ: Ultrix 800 RT
Die Ultrix 800 RT ist ein Multifunktions-Bearbeitungszentrum mit 5 interpolierten Achsen und einem beweglichen Portalaufbau für Hochgeschwindigkeitsfräsen, Drehen, Schleifen, Bohren, Gewindeschneiden, Schlichten, Entgraten und Schruppen komplexer Teile.
Bei Verwendung zum Drehen > Vertikaldrehmaschine:
- Schwenkbereich: 1100 mm
- Maximales Gewicht des Werkstücks: 700 kg
- 40/30 kW auf dem Tisch
- Maximales Drehmoment auf der Tabelle: 1500 Nm
- Maximale Drehzahl des Tisches: 1000 U/min!!
- hydraulische Klemmung auf dem Tisch
- Werkzeugkegel zum Drehen: KM63
- Werkzeugwechsler mit 150 Positionen, davon 24 zum Drehen.
Bei Verwendung zum Fräsen, Schleifen, Bohren, ... > Bearbeitungszentrum:
- X-Achse: 800 mm
- Y-Achse: 900 mm
- Z-Achse: 600 mm
- A-Achse: -30° / 110°
- C-Achse: kontinuierlich
- Maximales Gewicht des Werkstücks: 700 kg
- 55/40 kW an der Spindel
- Maximales Drehmoment an der Spindel: 137/100 Nm
- maximal 18.000 Umdrehungen pro Minute
- Werkzeugkegel für Fräsen: HSK-63
- Werkzeugwechsler mit 150 Positionen und 126 Werkzeugaufnahmen zum Fräsen, Schleifen und Bohren
Liste der am Gerät verbauten Optionen:
1 - Tischdurchmesser 700 mm mit hydraulischer Klemmung
2. Werkzeugwechsler mit 150 Positionen
3 - Späneförderband
4 - Kühlsystem mit Rückgewinnung
5 - Kühlmitteltemperaturregelung
6 – Hochdruckkühlung (40 bis 70 bar) durch die Spindel
7 - Rauchabzugssystem
8 - Chip-Sammelbox
9 – Voreinstellungssystem und Werkzeugintegrität: Laser- und mechanische Sonde für Messgeräte
10 - Renishaw-Sonde
- Typ/Modell: Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
- Stocknummer: D.01 15968
- Hauptkategorie: [D] Bearbeitungszentren
- Unterkategorie: [D.01] Senkrecht- Bearbeitungszentren CNC
- Markenname: Breton
Stocknummer: D.01 15968

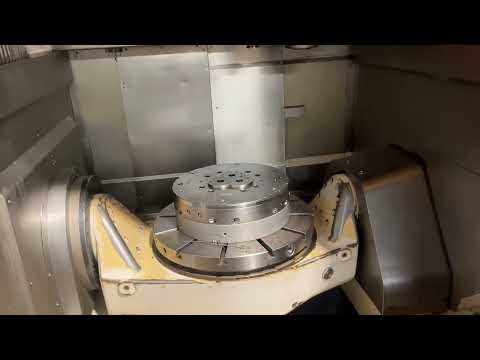

Video von Maschinen
