Carrouseldraaibanken Conventioneel & CNC Breton Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
Technische gegevens
- Klauwplaatdiameter700 mm
- Max draaidia - passage1100 mm
- Vermogen op hoofdspil40/30 kW

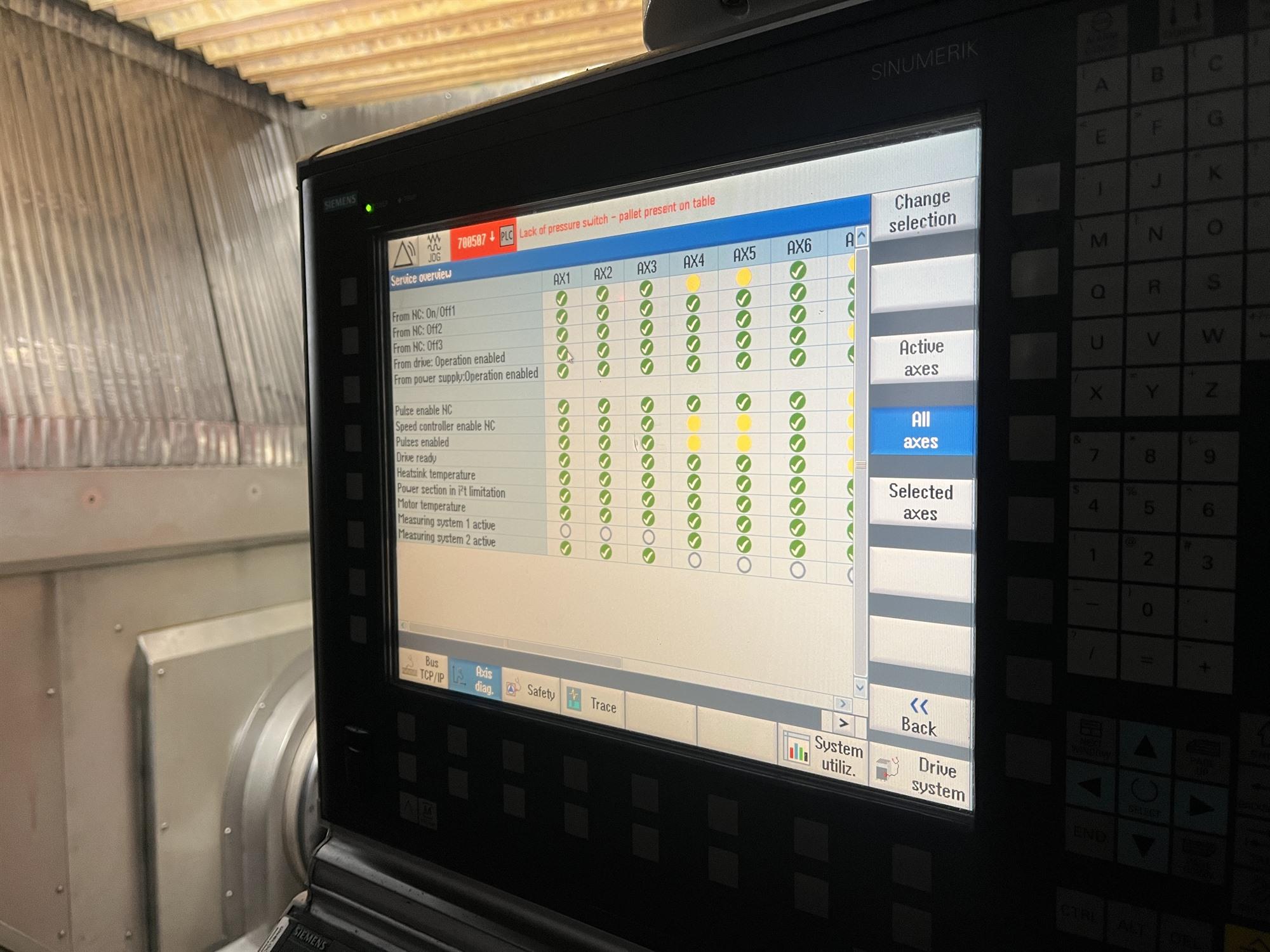

- SturingSiemens 840D Solution Line
- Lengte4655 mm
- Breedte5890 mm
- Hoogte3415 mm
- Gewicht18,9 ton
- Gereedschapswisselhouderyes
- Aantal gereedschappen150 positions
- Koelinginstallatieyes
Extra info
Type: Ultrix 800 RT
De Ultrix 800 RT is een multifunctioneel bewerkingscentrum met 5 geïnterpoleerde assen en een beweegbaar portaalontwerp voor snel frezen, draaien, slijpen, boren, tappen, afwerken, ontbramen en voorbewerken van complexe onderdelen.
WE HEBBEN EEN HSK 63 SPINDLE 18 000 RPM 137/100 Nm Spindle GMN in stock, dus kunnen de machine aanpassen naar deze vorm. Beter voor het zwaardere freeswerk!
Bij gebruik voor draaien > verticale draaibank:
-draaibereik: 1100 mm
- maximaal gewicht van het werkstuk: 700 kg
- 40/30 kW op de tafel
- maximaal koppel op de draaitafel: 1500 Nm
- Maximale snelheid van de draaitafel: 800 tpm!
- hydraulische klemming op draaitafel
- gereedschapsconus voor draaien: KM63
- gereedschapswisselaar met 150 posities, waarvan 24 voor draaien.
Bij gebruik voor frezen, slijpen, boren, ... > bewerkingscentrum:
- X-as: 800 mm
- Y-as: 900 mm
- Z-as: 600 mm
- A-as: -30° / 110°
- C-as: continu
- maximaal gewicht van het werkstuk: 700 kg
- 45 kW op de spindel
- maximaal koppel op de spindel: 18 Nm - Kan aangepast worden naar 100Nm - 137 Nm koppel
- maximaal 40.000 toeren per minuut - kan aangepast worden naar 18.000 RPM
- gereedschapsconus voor frezen: HSK-E40 - kan aangepast worden naar HSK 63, ook de tools in wisselaar
- gereedschapswisselaar met 150 posities en 126 gereedschapsposities voor frezen, slijpen en boren
Lijst met opties die op de machine zijn gemonteerd:
1 - hogesnelheidsspindel met 40.000 tpm OF 18.000 tpm
2 - tafeldiameter 700 mm met hydraulische klemming
3 - Gereedschapswisselaar met 150 posities
4 - spanentransportband
5 - koelsysteem met terugwinning
6 - regeling van de koelvloeistoftemperatuur
7 - hogedrukkoeling (40 tot 70 bar) deurspindel
8 - rookafzuigsysteem
9 - doos voor het verzamelen van chips
10 - Voorinstelsysteem en gereedschapsintegriteit: Laser- en mechanische sonde voor meetinstrumenten
11 - Renishaw-sonde
- Type/Model: Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
- Stocknummer: A.12 16067
- Kies een Categorie: [A] Draaibanken
- Subcategorie: [A.12] Carrouseldraaibanken Conventioneel & CNC
- Merk: Breton
StockNr: A.12 16067
Bekijk video werkende machine
