Tours verticaux Breton Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
Information technique
- Dia de passage du mandrin700 mm
- Dia max de tournage -- passage1100 mm
- Puissance sur la broche40/30 kW

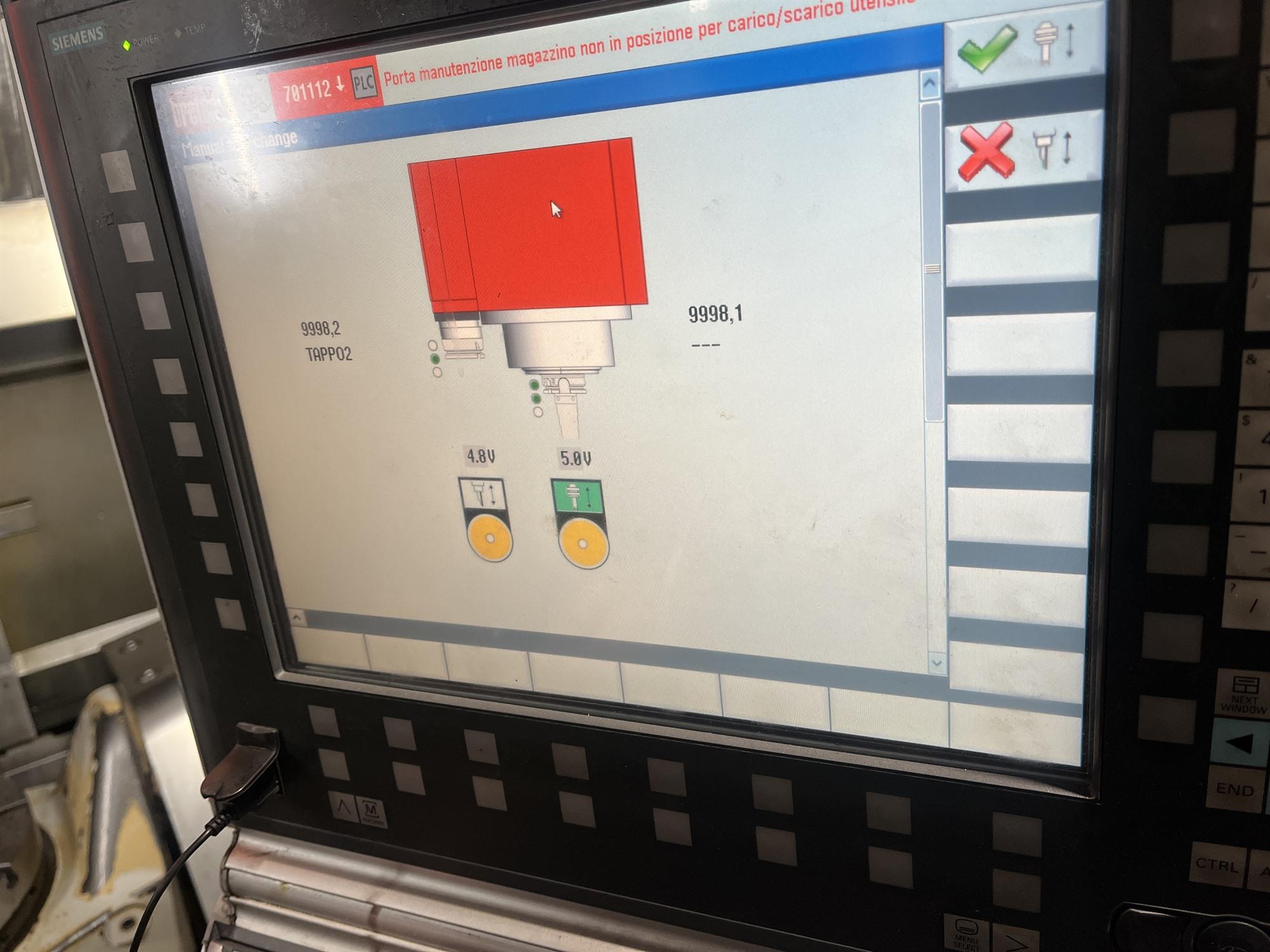

- CommandeSiemens 840D Solution Line
- Longueur G -- D4655 mm
- Largeur Av -- Ar5890 mm
- Hauteur3415 mm
- Poids18,9 ton
- Tourelleyes
- Nombre d'outils150 positions
- Pompe d'arrosageyes
Informations complémentaires
Type : Ultrix 800 RT
L'Ultrix 800 RT est un centre d'usinage multifonction doté de 5 axes interpolés et d'une conception à portique mobile pour le fraisage, le tournage, la rectification, le perçage, le taraudage, la finition, l'ébavurage et l'ébauche rapides de pièces complexes.
Nous avons en stock une broche HSK 63 de 18 000 tr/min (137/100 Nm, GMN), ce qui nous permet d'adapter la machine à cette forme. Idéale pour les travaux de fraisage intensifs !
Lorsqu'il est utilisé pour le tournage > tour vertical :
-Plage de rotation : 1100 mm
- Poids maximal de la pièce : 700 kg
- 40/30 kW sur la table
- Couple maximal sur le plateau tournant : 1500 Nm
- Vitesse maximale du plateau tournant : 800 tr/min !
- serrage hydraulique sur plateau tournant
- Cône de l'outil de tournage : KM63
- Changeur d'outils à 150 positions, dont 24 pour le tournage.
Utilisé pour le fraisage, le meulage, le perçage, ... > centre d'usinage :
- Axe X : 800 mm
- Axe Y : 900 mm
- Axe Z : 600 mm
- Axe A : -30° / 110°
Axe C : continu
- Poids maximal de la pièce : 700 kg
- 45 kW sur la broche
Couple maximal sur la broche : 18 Nm – Réglable de 100 Nm à 137 Nm
- Vitesse maximale de 40 000 tours par minute, réglable à 18 000 tr/min
- Cône d'outil pour fraisage : HSK-E40 - adaptable à HSK 63, outils inclus dans le changeur
- Changeur d'outils à 150 positions et 126 positions d'outils pour le fraisage, la rectification et le perçage
Liste des options installées sur la machine :
1 - Broche à grande vitesse de 40 000 tr/min OU 18 000 tr/min
2 - Diamètre de la table : 700 mm avec serrage hydraulique
3 - Changeur d'outils à 150 positions
4 - convoyeur à copeaux
5 - Système de refroidissement avec récupération
6 - Régulation de la température du liquide de refroidissement
7 - Axe de porte à refroidissement haute pression (40 à 70 bar)
8 - système d'extraction de fumée
9 - boîte pour ranger les chips
10 - Préréglage du système et intégrité de l'outil : Sonde laser et mécanique pour instruments de mesure
11 - Sonde Renishaw
- Type/Modèle: Ultrix 800 X: 800 - Y: 900 - Z: 600 mm CNC
- Numéro de Stock: A.12 16067
- Catégorie principal: [A] Tours
- Subcatégorie: [A.12] Tours verticaux
- Marque: Breton
Numéro de Stock: A.12 16067
