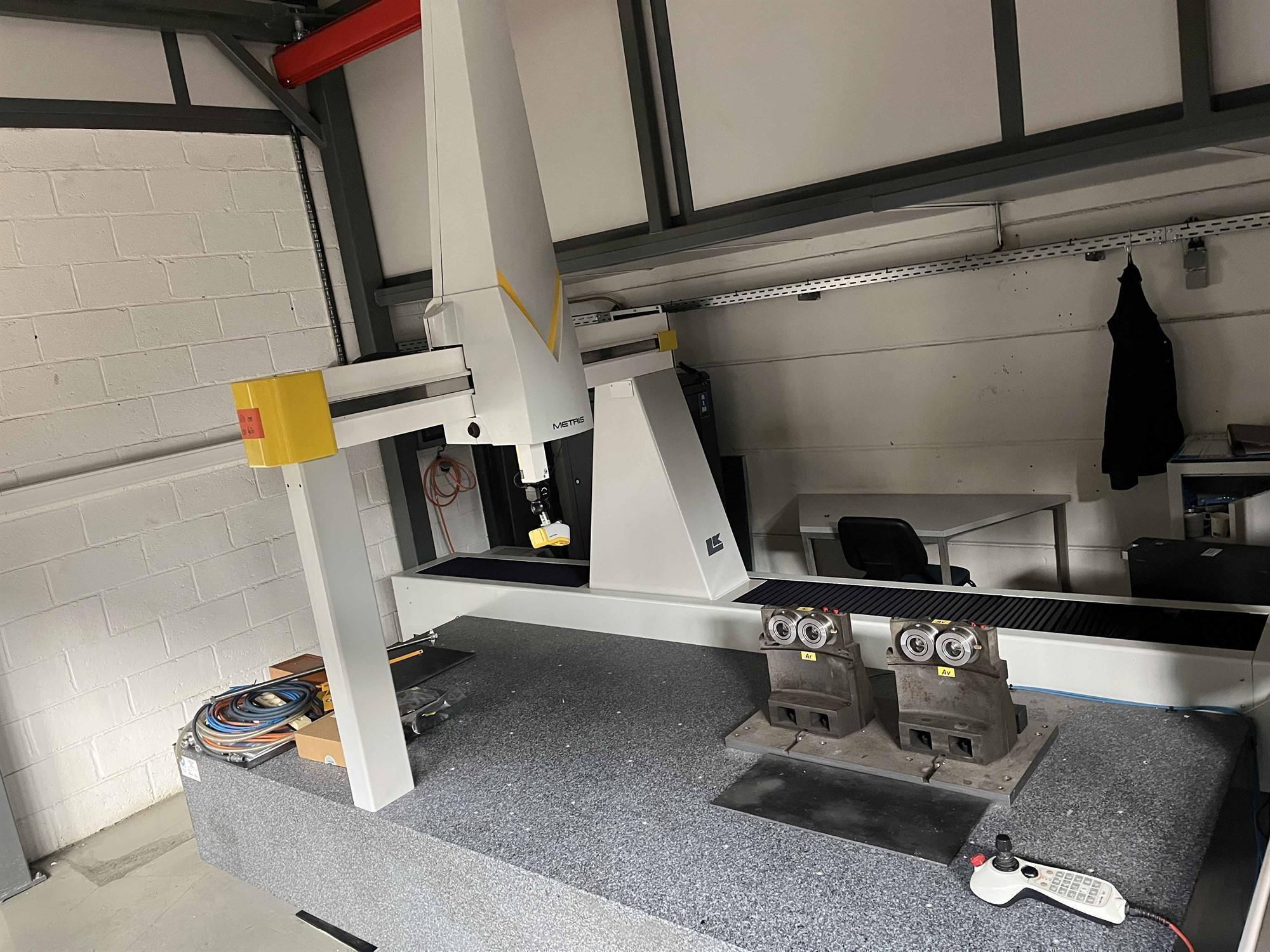

NIKON-Metris / LKMetrology
X: 3800 – Y: 1000 – Z: 800 mm

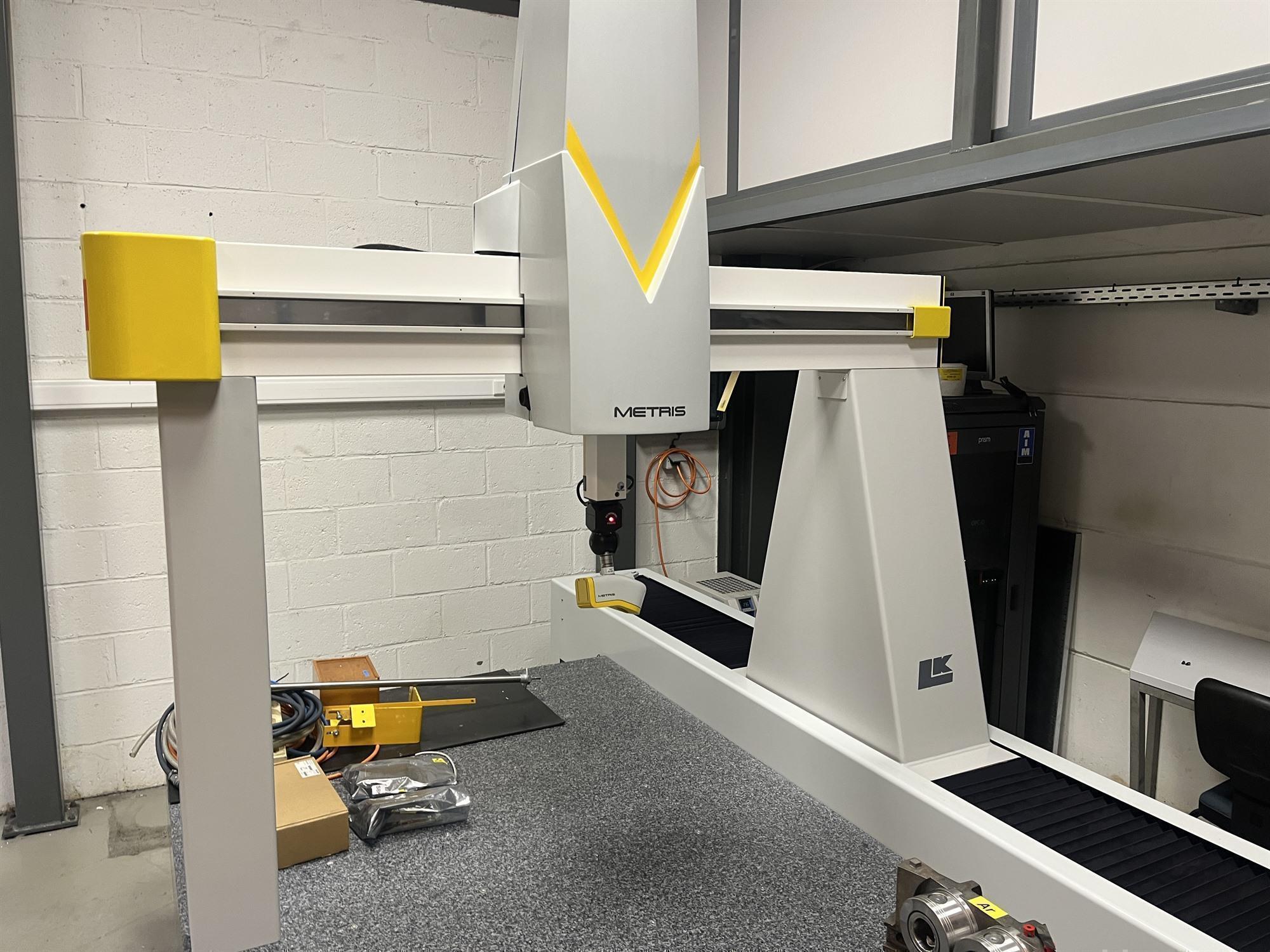

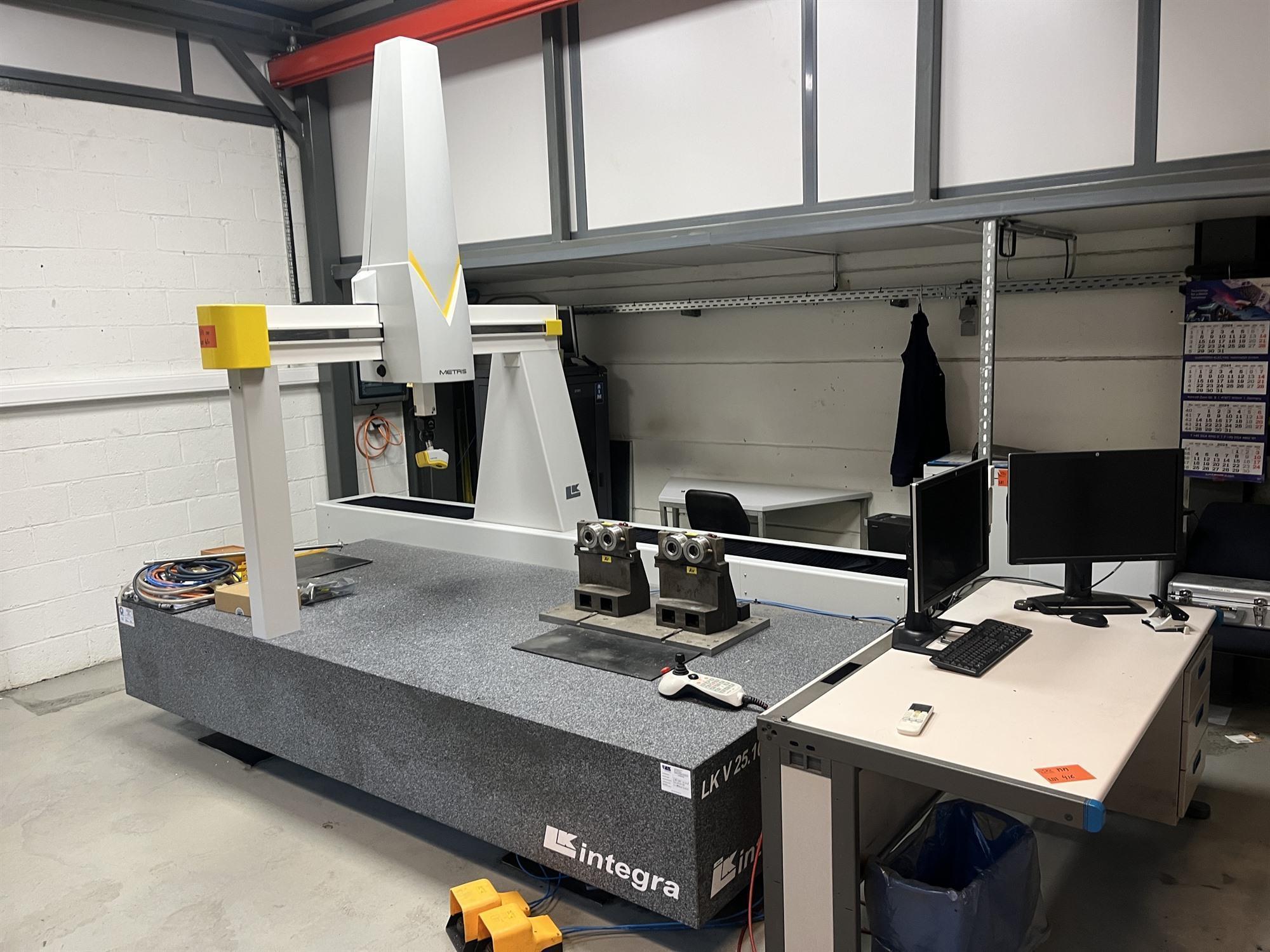

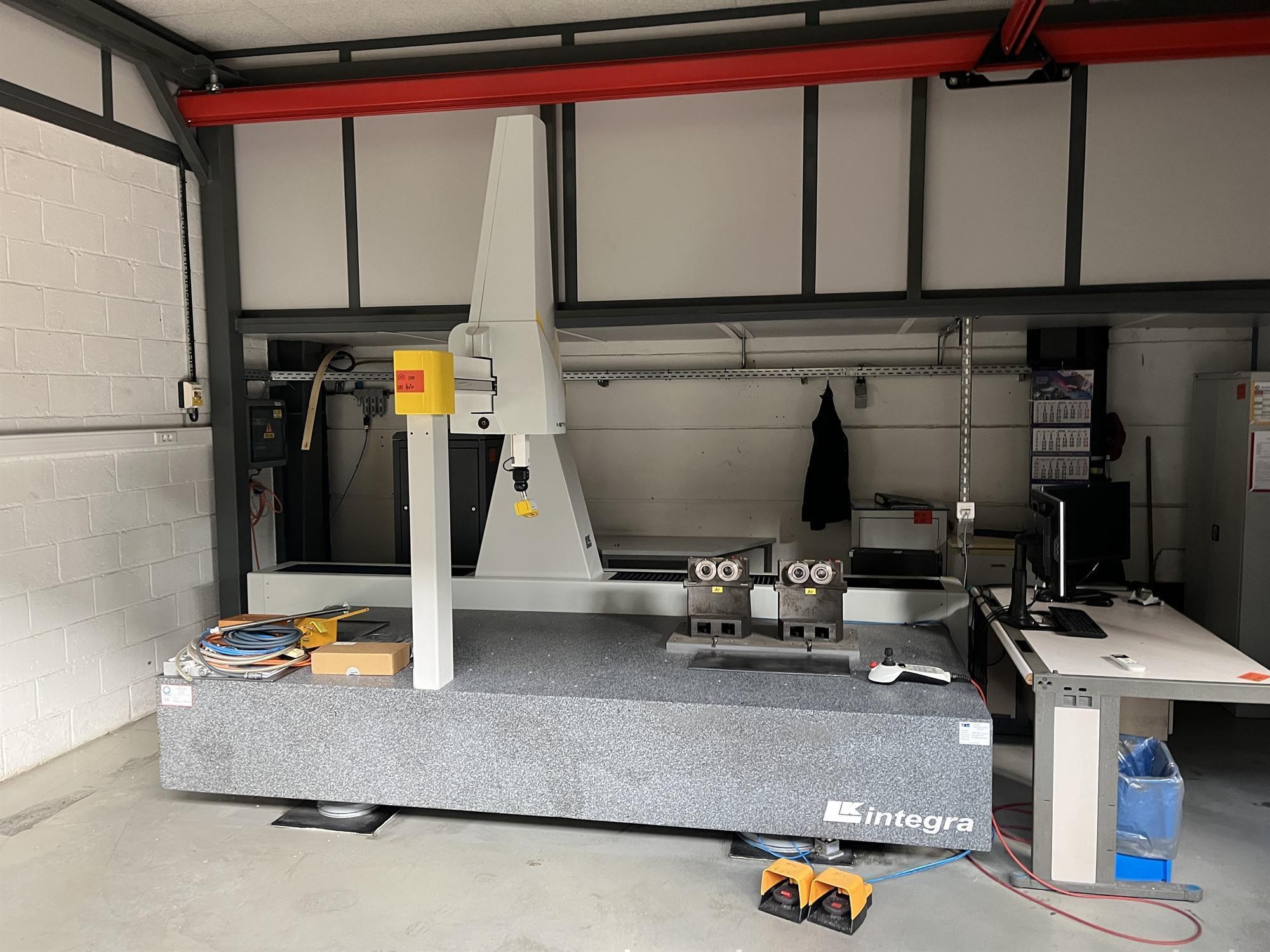

Het LK V-SL- model heeft een revolutionair ontwerp dat de beste scan- en inspectieprestaties levert van alle gangbare CMM's op de markt.
De LK V-SL coördinatenmeetmachine met meerdere sensoren onderscheidt zich door zijn unieke ontwerp en voldoet aan de eisen van de auto- en luchtvaartindustrie.
Dankzij de mogelijkheid om zeer nauwkeurige metingen uit te voeren (HA – High Accuracy), versterkt dit systeem zijn positie als referentie-CMM voor meetlaboratoria en biedt het submicronnauwkeurigheid voor toepassingen die de hoogste meetnauwkeurigheid vereisen.
Laatste kalibratie: 19-09-2024

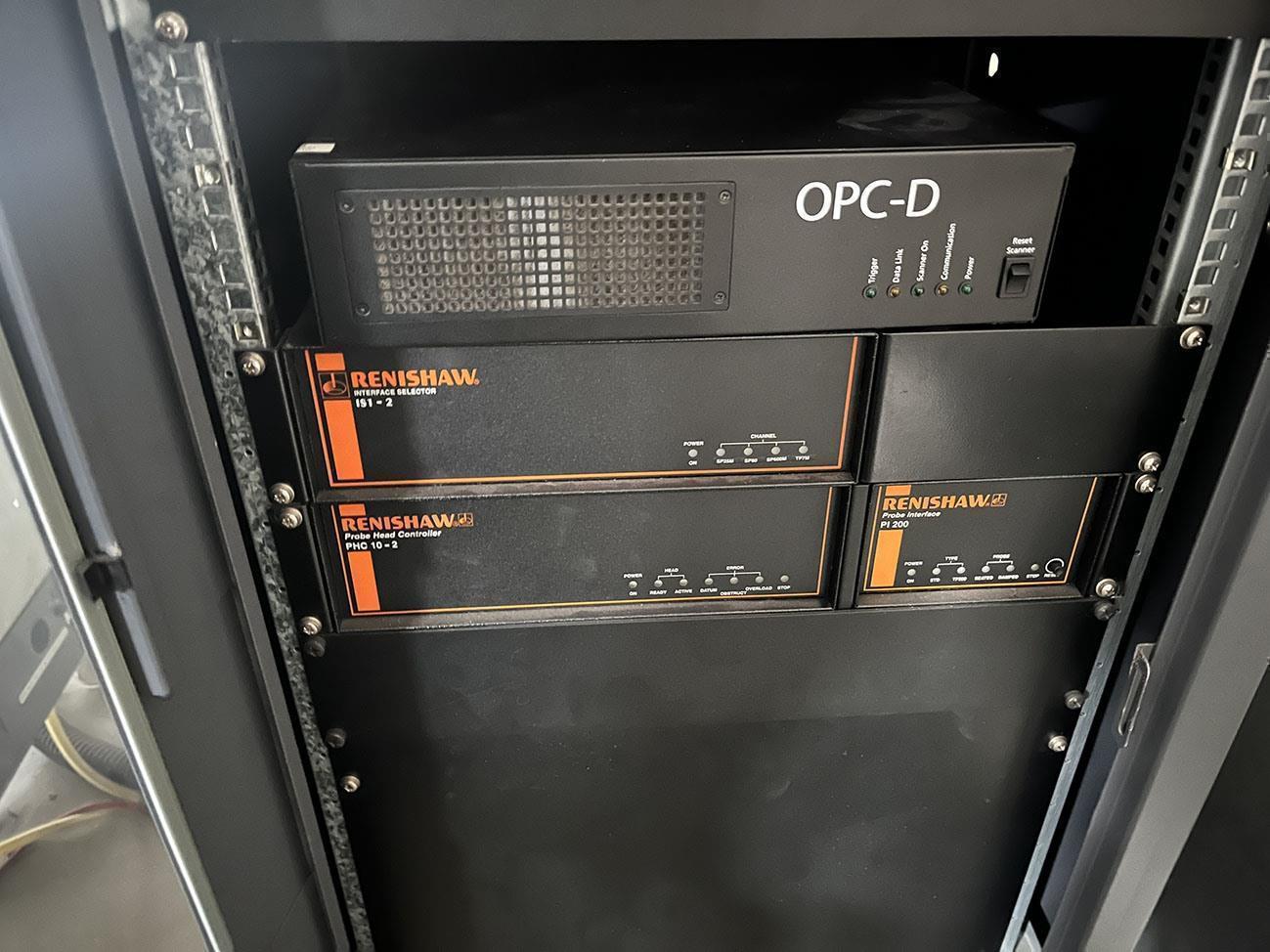

Renishaw besturingssysteem:
-Controller voor sondekop: PHC 10-2
-Interfaceselector 191-2
- Sonde-interface PI 200
-TP 200 Renishaw meetsonde
Laserbesturingssysteem.
LC60DX
De LC60Dx is ontworpen voor snelle 3D-laserscans over middellange afstanden op coördinatenmeetmachines (CMM's).
Het apparaat biedt uitstekende prestaties bij het scannen van grote onderdelen, zoals mallen, carrosseriepanelen of constructieonderdelen, met een nauwkeurigheid tot 9 micron.
Renishaw PH10M - Gemotoriseerde indexeerbare meetkop
Rotatieassen:
A-as: ±180°
B-as: 0–115°
Indexeringsstap: 7,5°
→ wat in totaal 720 positieve positieve positieve resultaten oplevert
Interface:

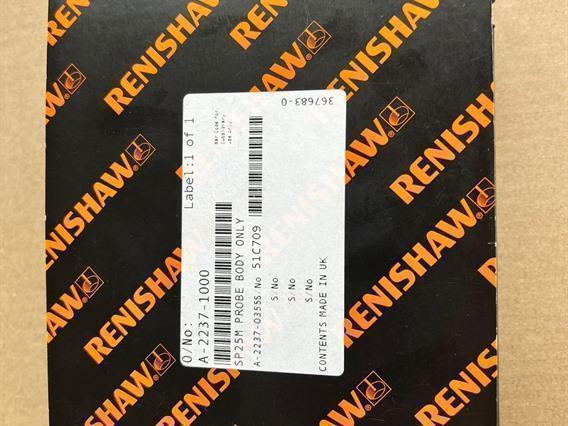

Autojoint/M8-aansluiting (compatibel met modulaire testsystemen zoals Renishaw TP200, SP25M of Nikon/Metris laserscanners)
Maximaal gewicht van de stylus: ca. 300 g
Maximale styluslengte: tot 300 mm
Positienauwkeurigheid: ±0,4 µm (0,0004 mm)
Toepassingen:
Het opmeten van onderdelen met complexe vormen (turbinebladen, mallen, behuizingen, enz.).

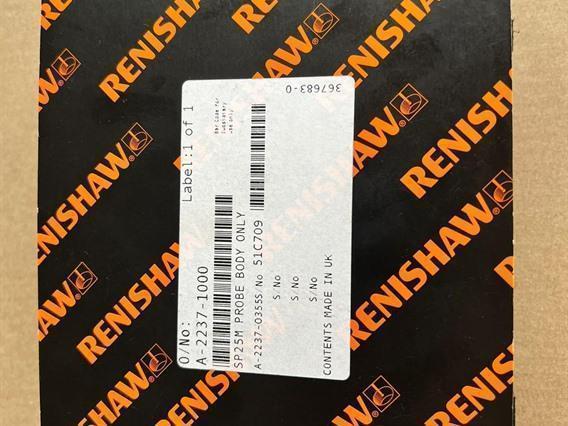

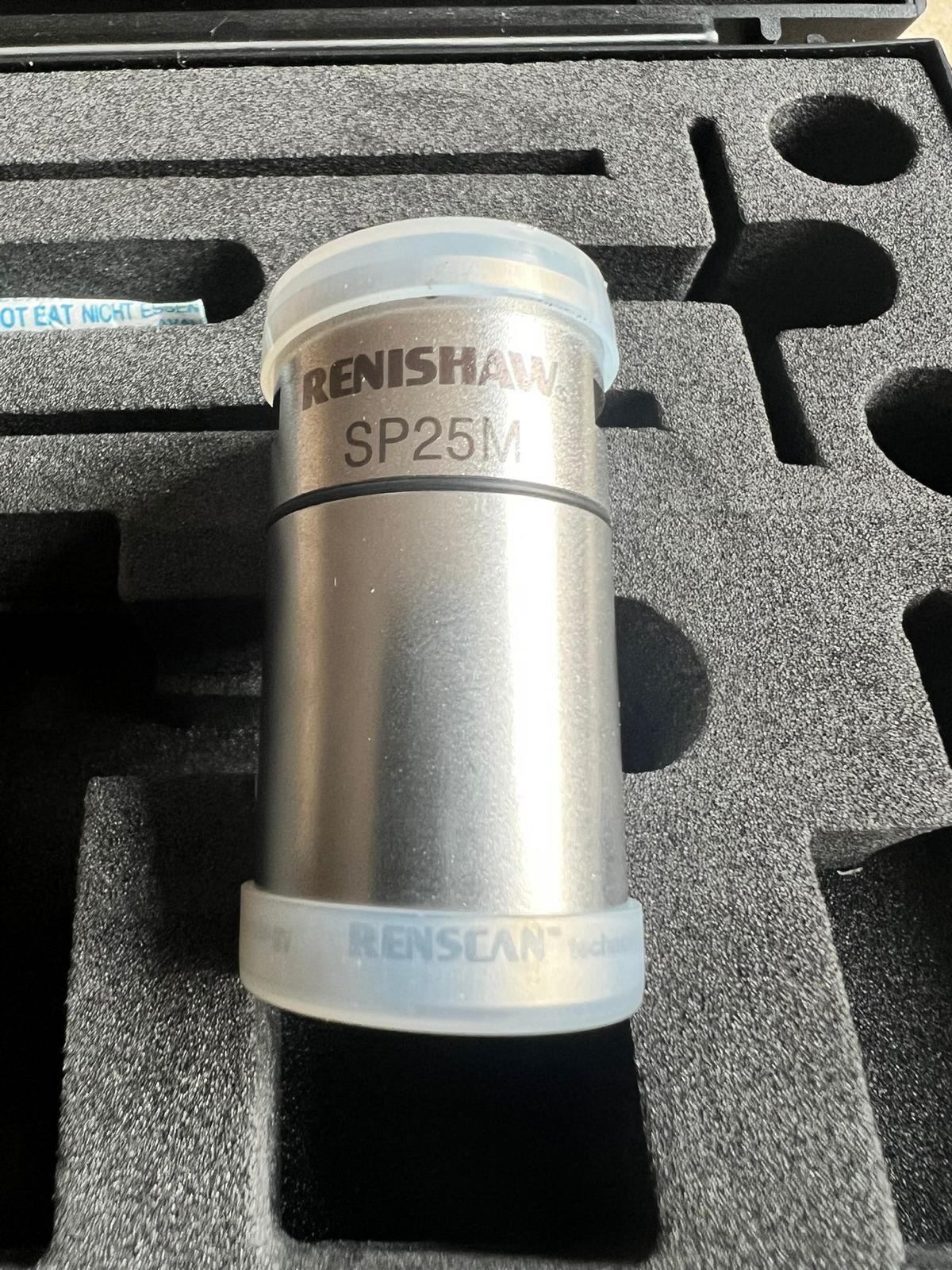

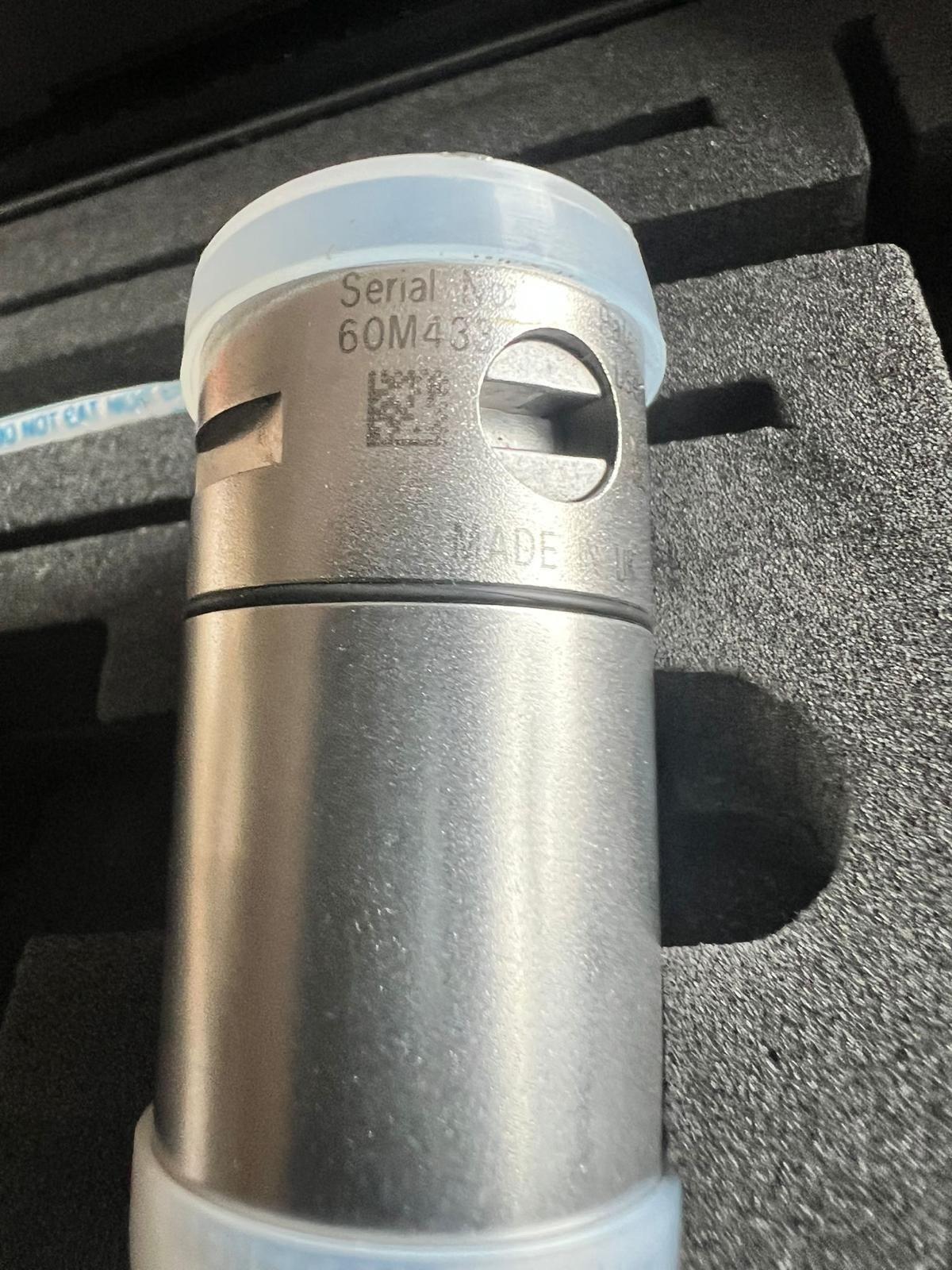

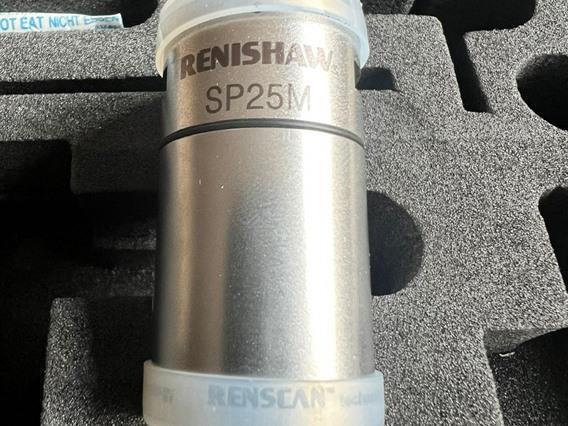

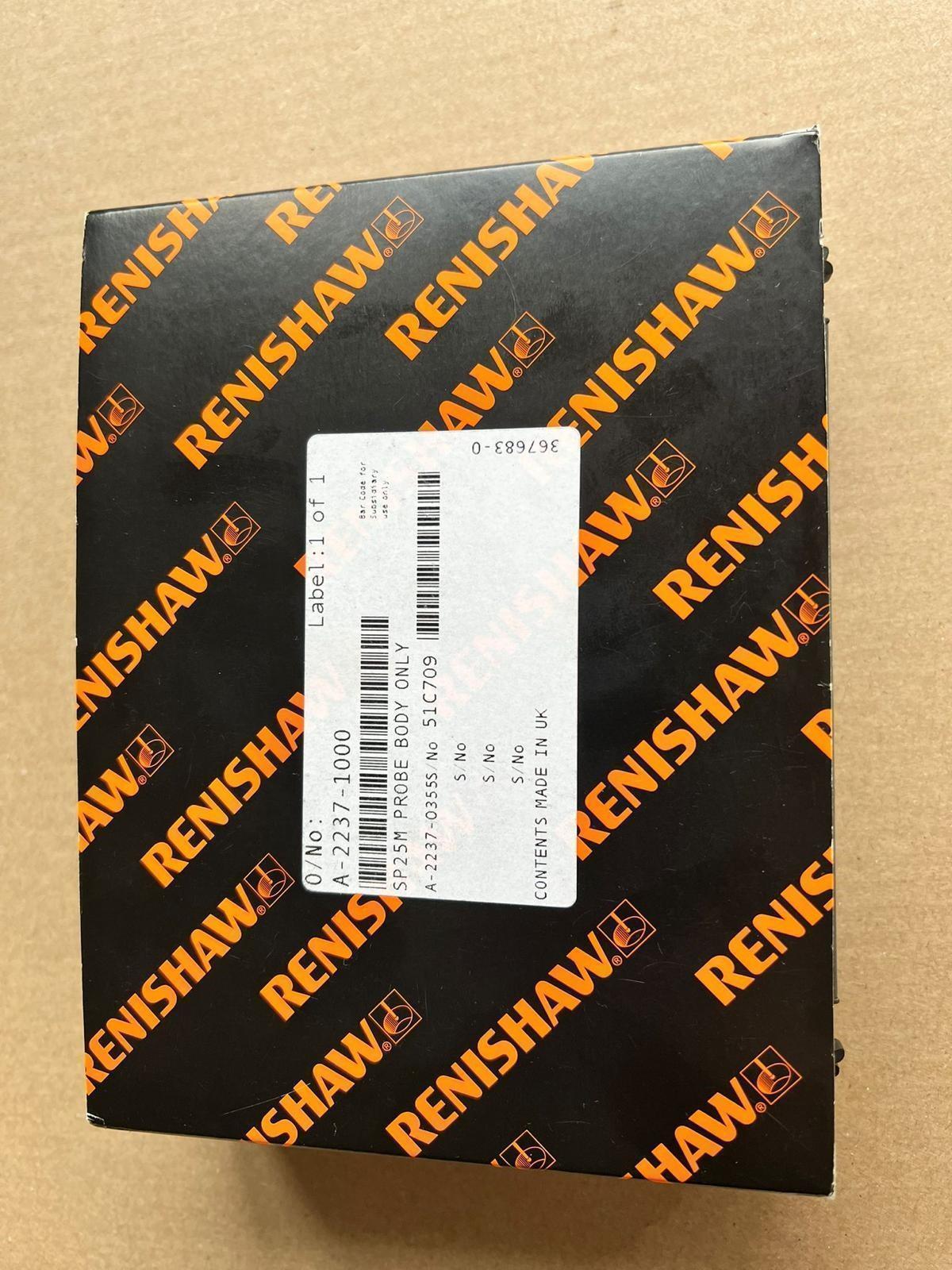

Te gebruiken in combinatie met meetprobes zoals de Renishaw SP25M, TP200 of Nikon/Metris LC15Dx.
Compatibel met de meeste CMM-merken (DEA, Hexagon, Mitutoyo, Wenzel, LK, enz.).

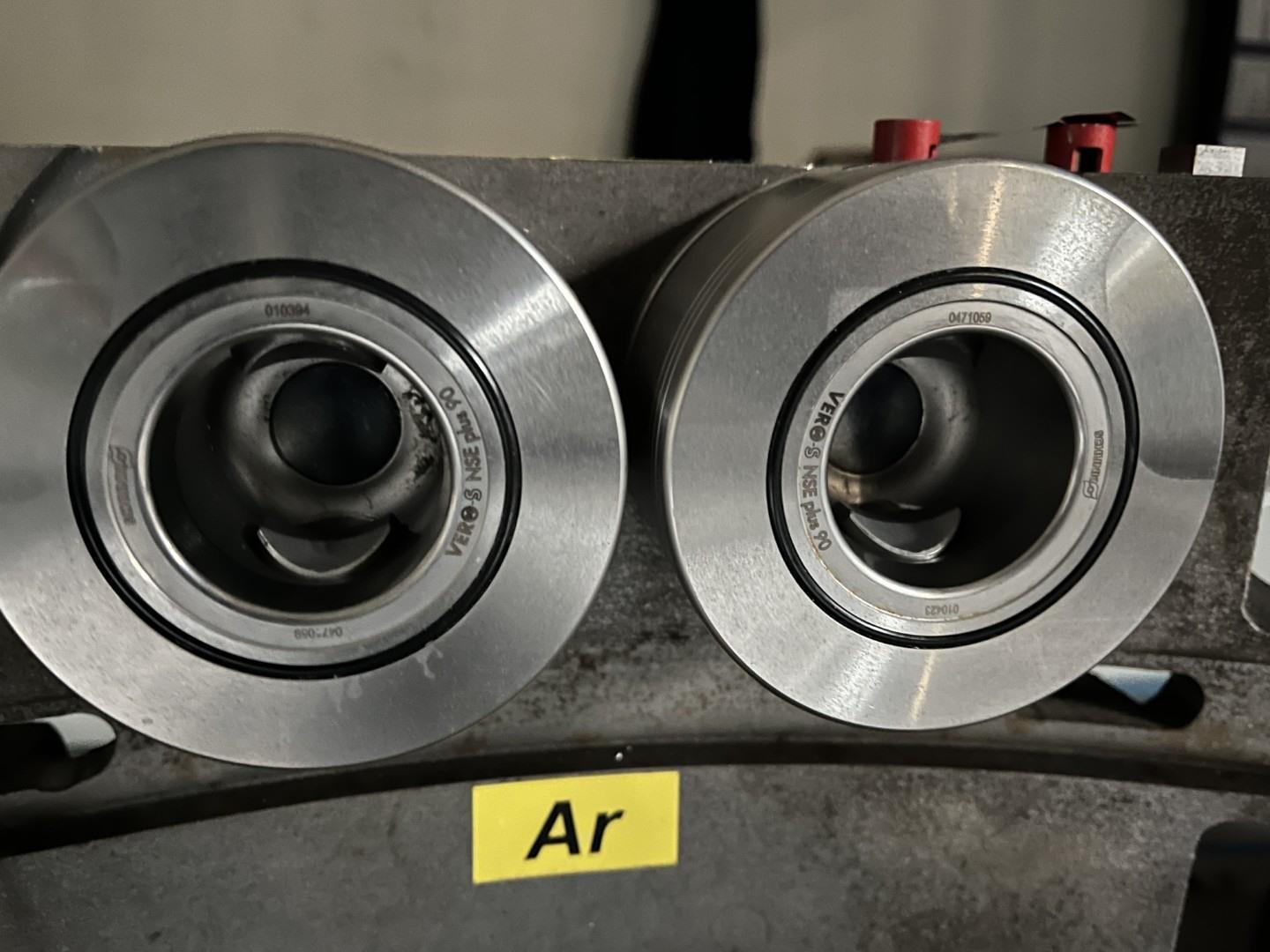

SCHUNK - Snelwisselklemsysteem voor gebruik op CNC-machines.
Het is bedoeld voor het vastzetten van pallets en het klemmen van werkstukken op de machinetafel met een zeer hoge positioneringsnauwkeurigheid (tot 0,005 mm).
Fabrikant: SCHUNK (Duitsland)
Model: VERO-S NSE plus 90
Type: Snelwisselklemmodule
Modulediameter: 90 mm
Bedrijfsdruk: 6 bar
Klemkracht: tot 25.000 N (25 kN)
Materiaal: gehard roestvrij staal
Werking: Pneumatische bediening met mechanische zelfvergrendeling
Positioneringsnauwkeurigheid: ≤ 0,005 mm
