Centre d'usinage verticaux Breton Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
Information technique
- Déplacem. longitudinal de la table axe X900 mm
- Déplacem. transversale de la tête axe Y900 mm
- Déplacem. en hauteur de la tête axe Z600 mm
- Dimensions de la tabledia 700 mm
- Poids max sur la table1000 kg
- Admission dans la broche (ISO)HSK-E40
- Puissance sur la broche40 kW

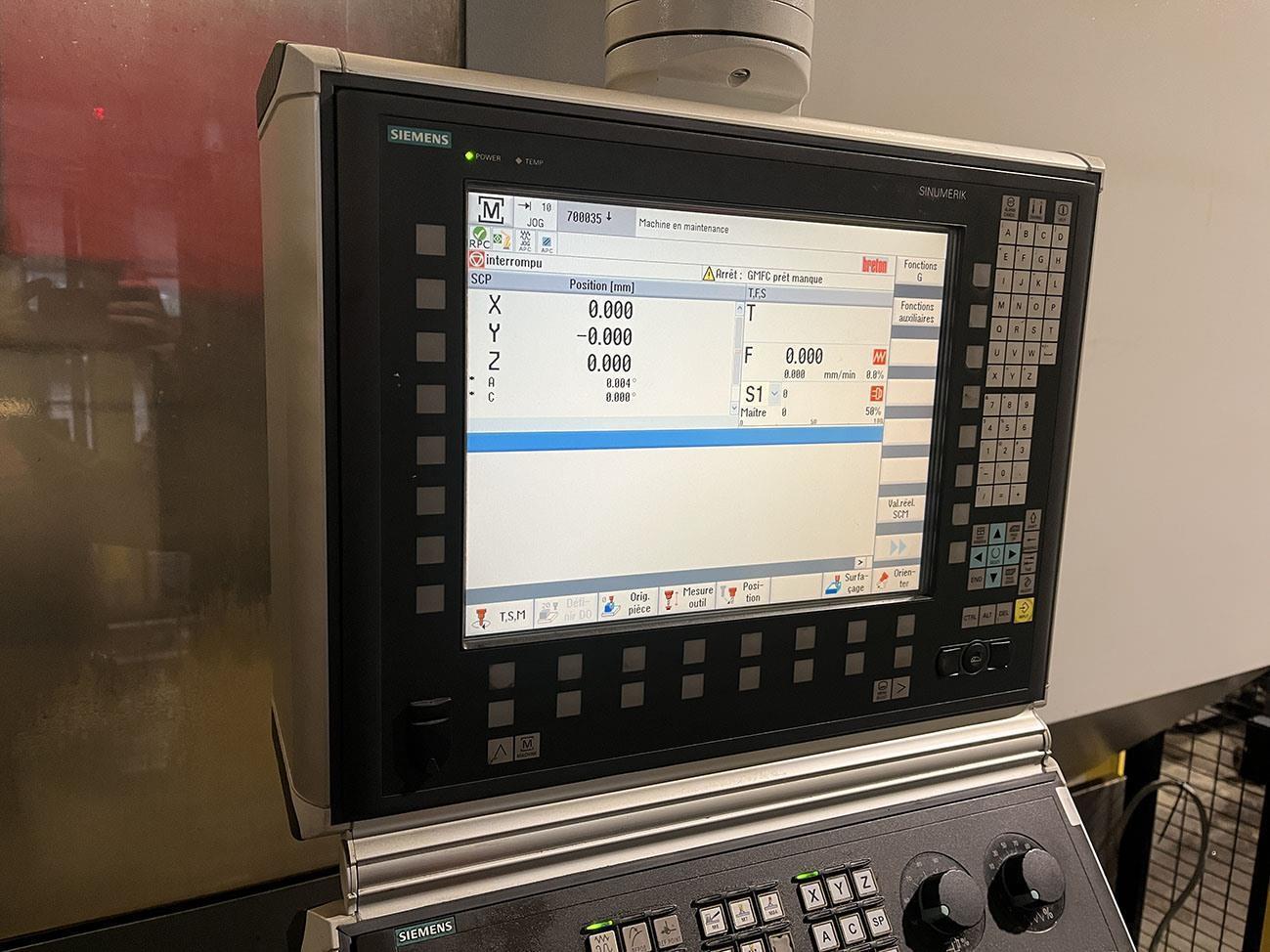

- Commande (type)Siemens Sinumerik 840D SL
- Nombre d'axes5 AXIS simultaneous
- Changeur d'outilsyes
- Nombre de porte-outils150 positions
- Nombre de rotations (X à Y rpm)40 000 rpm

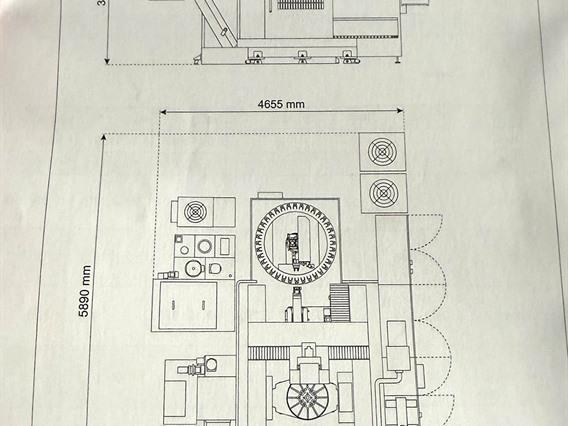

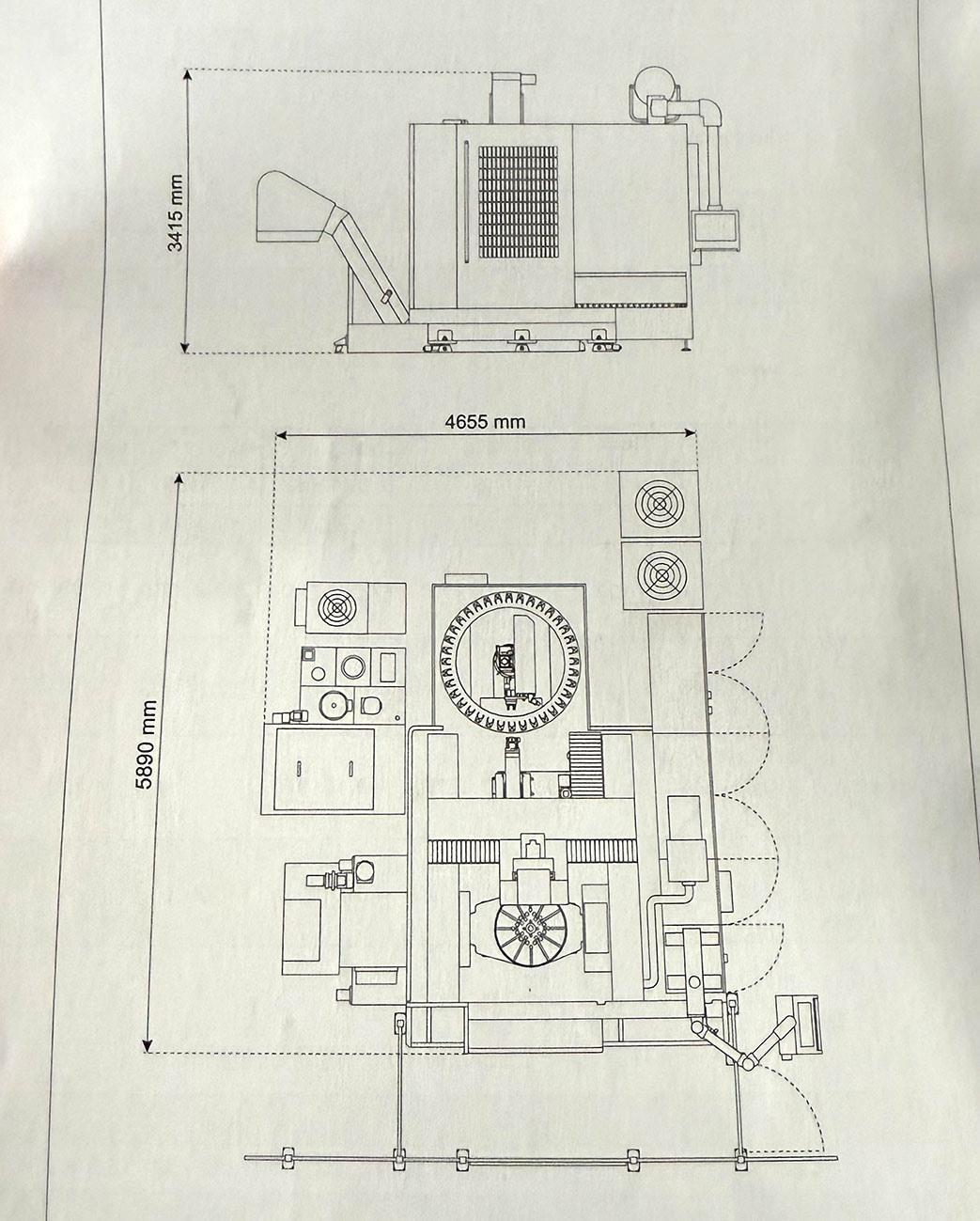

- Longueur G -- D4655 mm
- Largeur Av -- Ar5890 mm
- Hauteur3415 mm
- Poids16 500 kg
Informations complémentaires

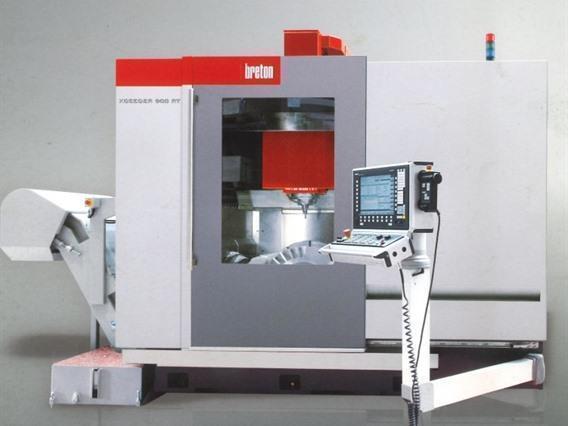

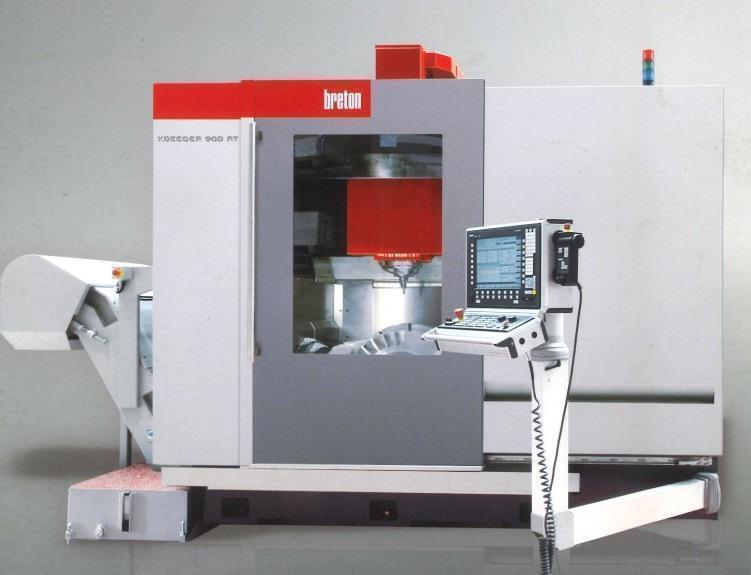

Type : XCEEDER 900/RT

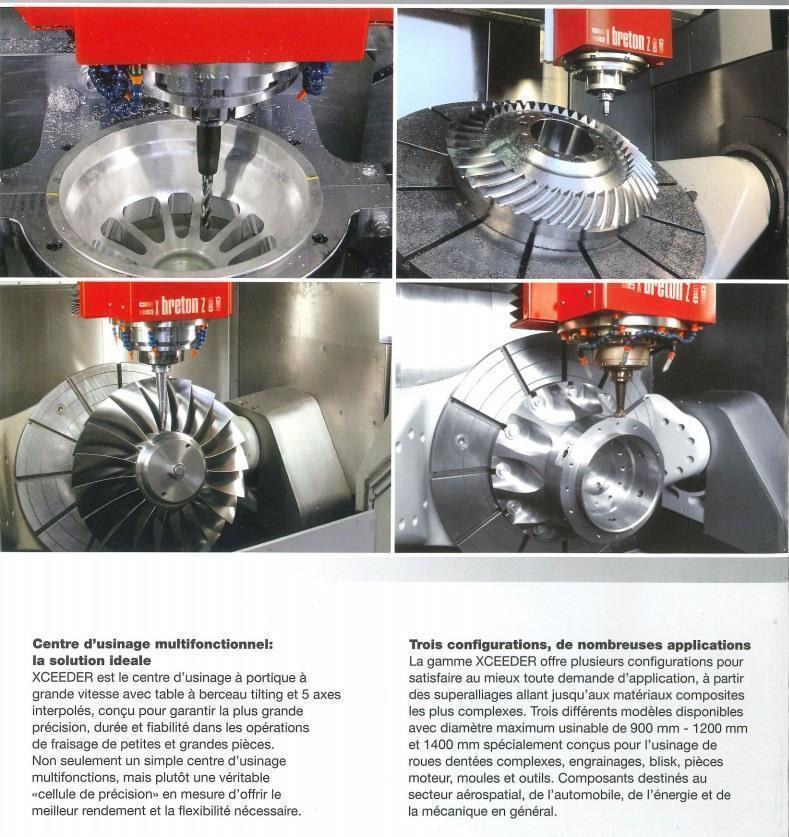

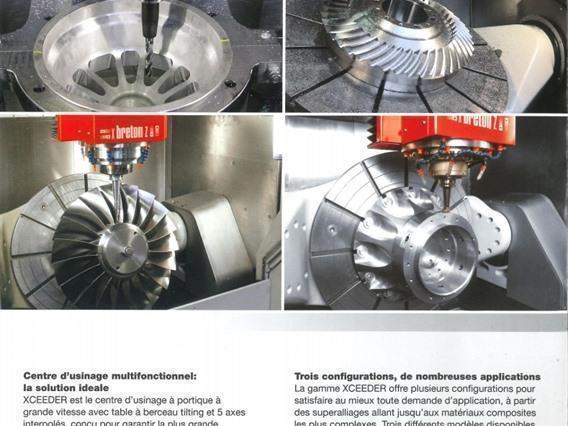

XCEEDER est un centre d'usinage mobile interpolé à 5 axes pour le fraisage à grande vitesse. Spécialement conçu pour des applications allant des engrenages et turbines complexes aux moules, matrices et outils, pour des projets dans les secteurs de l'aérospatiale, de l'automobile et de la production d'énergie.

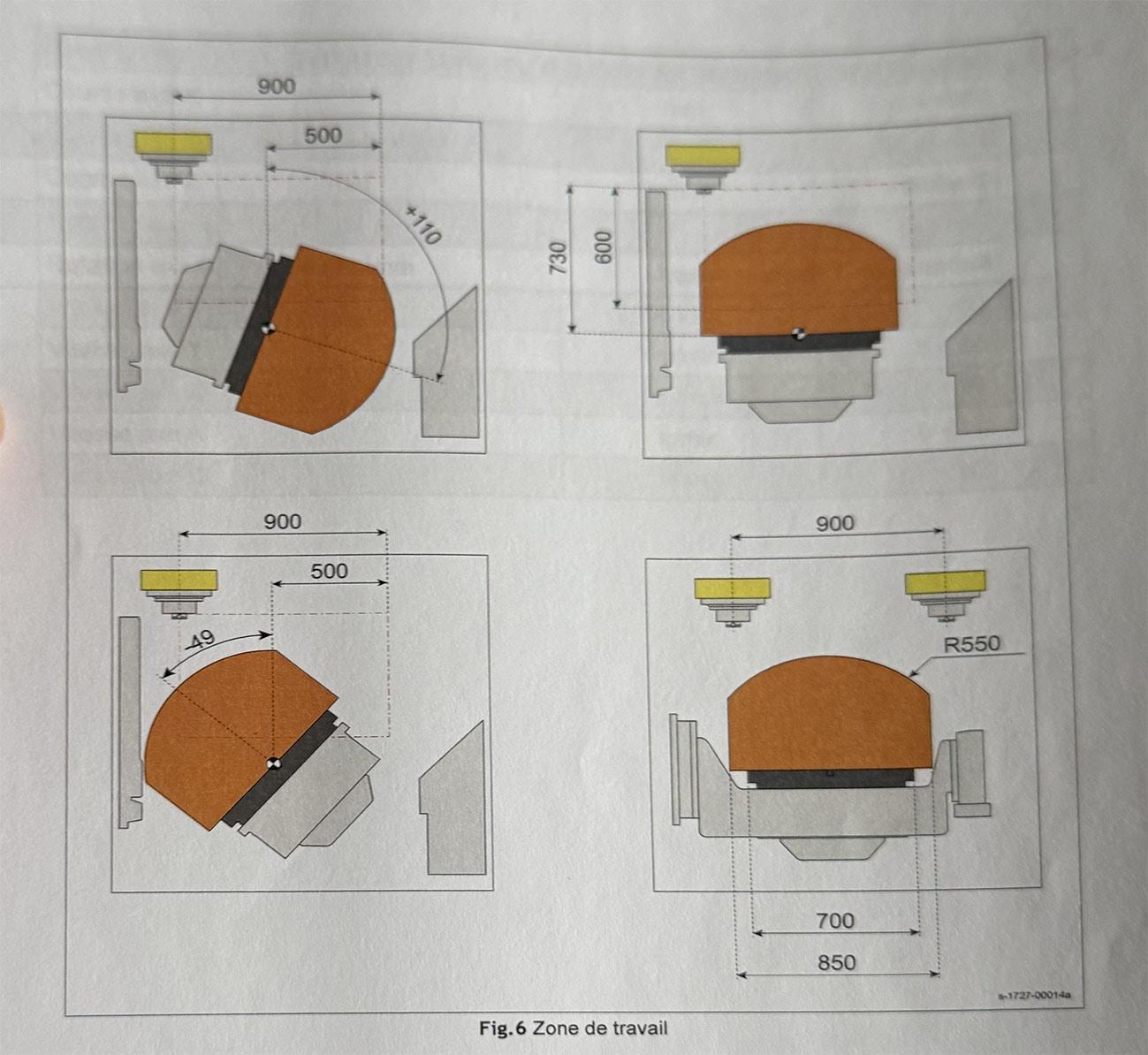

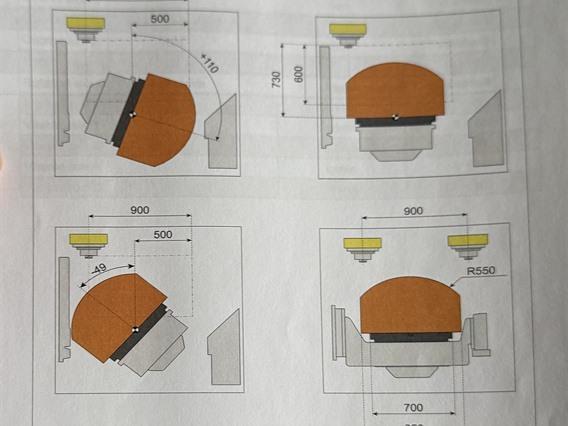

- Diamètre maximal de la pièce : 900 mm
- Distance maximale entre la broche et la table : 700 mm
- Serrage hydraulique sur table

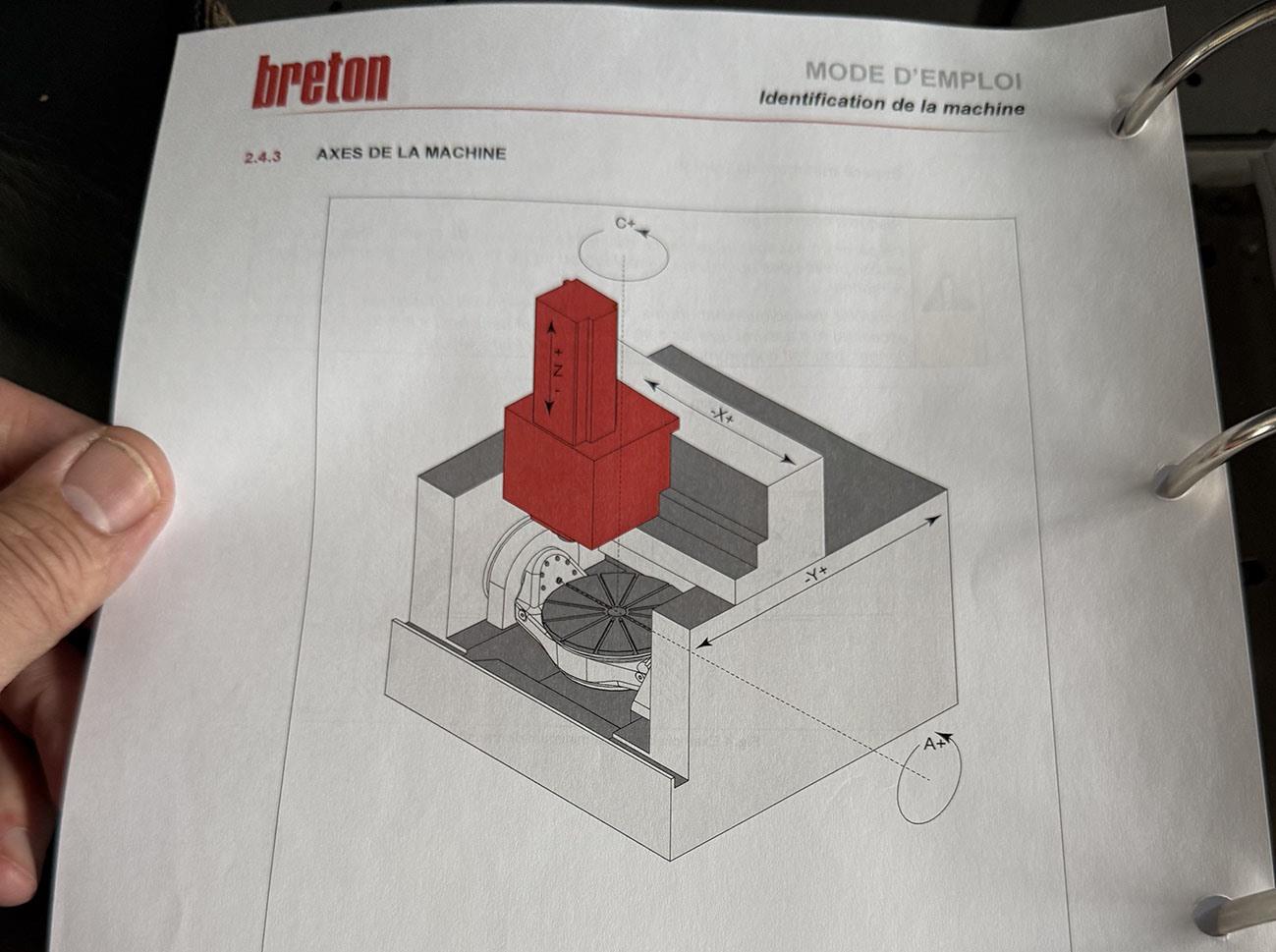

- Axe A : -30° / 110°
Axe C : continu
- Couple maximal sur la broche : 22 Nm

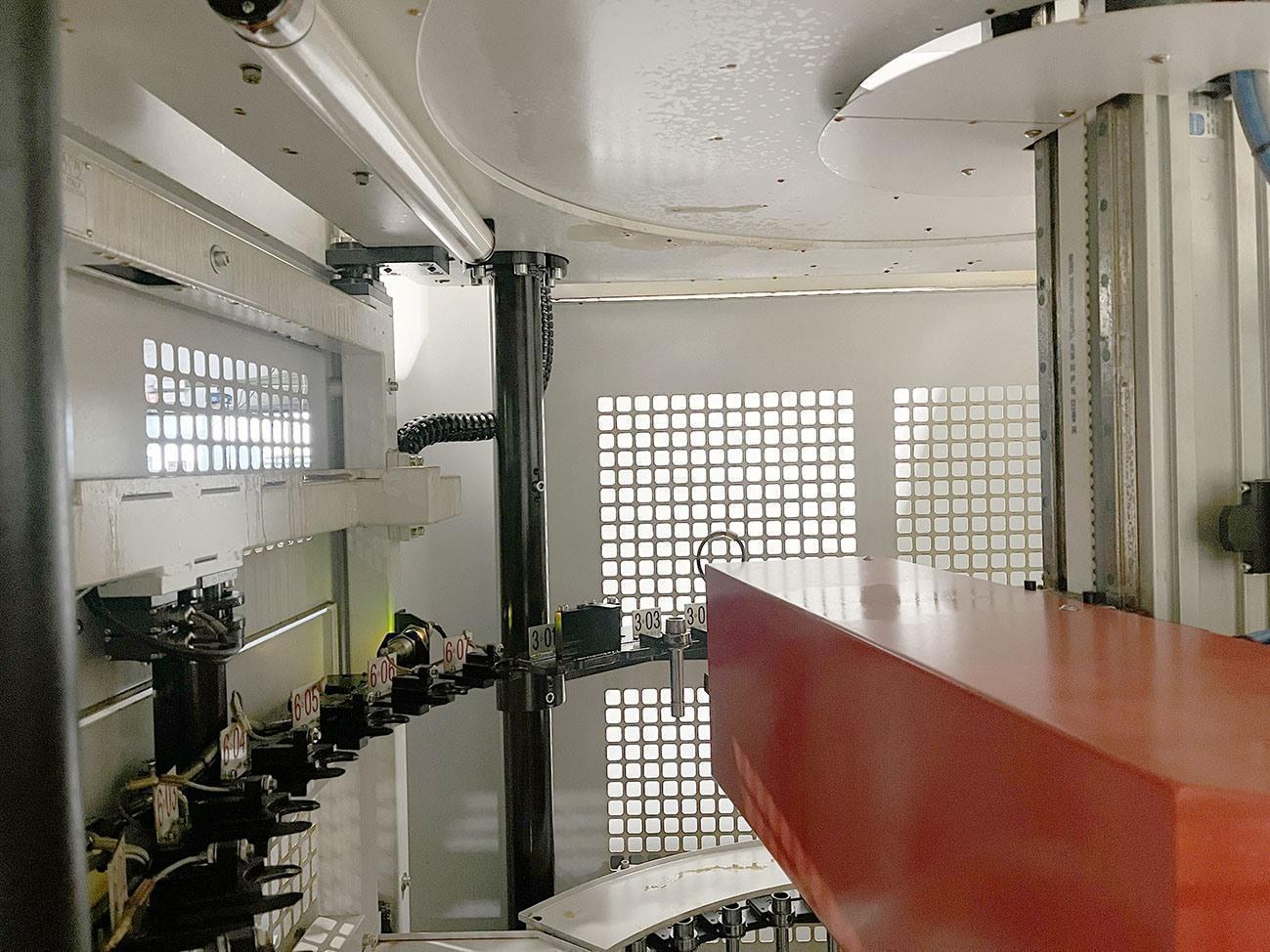

- Changeur d'outils à 150 positions
Options installées sur cette machine :
Broche à grande vitesse de 1 à 40 000 tr/min
2 - Table de diamètre 700 mm avec serrage hydraulique
Changeur d'outils à 3-150 positions
4 - convoyeur à copeaux
5 - Système de refroidissement avec récupération
6 - Régulation de la température du liquide de refroidissement
7 - Refroidissement haute pression (40 à 70 bar) par broche
8 - système d'extraction de fumée
9 - boîte de collecte de jetons
10 - Système de préréglage et intégrité de l'outil : sonde laser et mécanique pour les outils de mesure
11 - Tête de mesure Renishaw
Nombreux sont les avantages de la XCEEDER qui proviennent de sa structure même. Grâce à son portique en fonte, elle bénéficie pleinement des propriétés d'amortissement des vibrations du « Metalquartz », matériau breveté par Breton. Ce matériau confère une inertie thermique et résiste aux opérations d'usinage au fil des années, garantissant ainsi une précision et une rigidité optimales lors de l'usinage.
- Type/Modèle: Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
- Numéro de Stock: D.01 16005
- Catégorie principal: [D] Centres d'usinage
- Subcatégorie: [D.01] Centre d'usinage verticaux
- Marque: Breton
Numéro de Stock: D.01 16005
