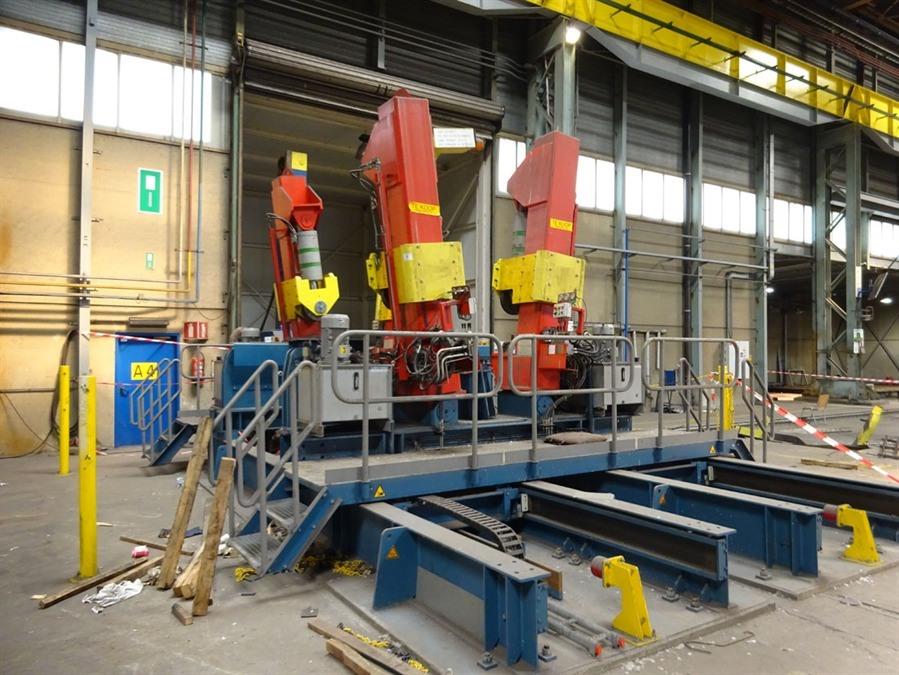

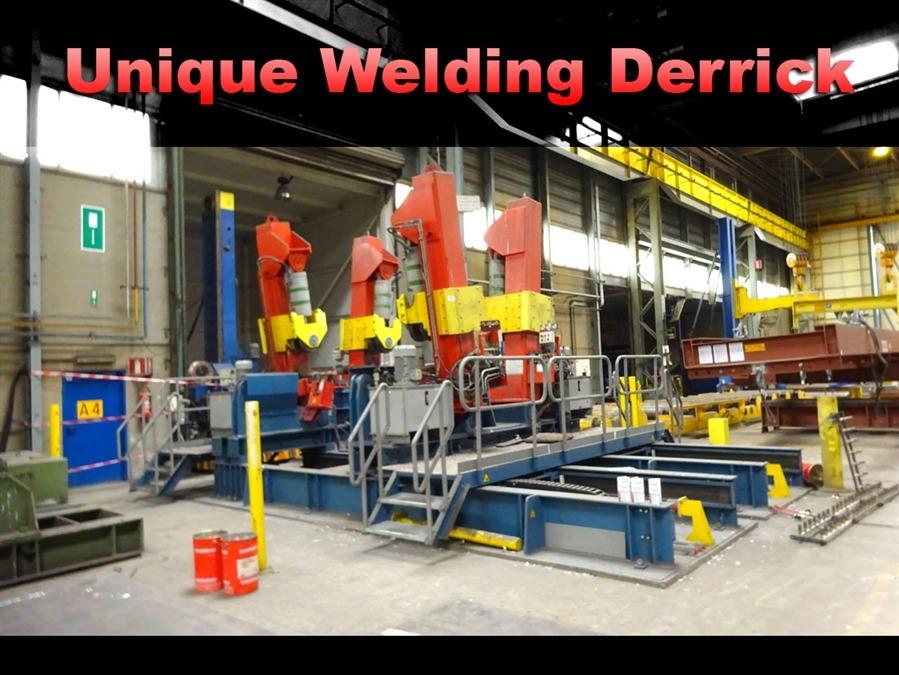

PANNELLO DI MORSETTO

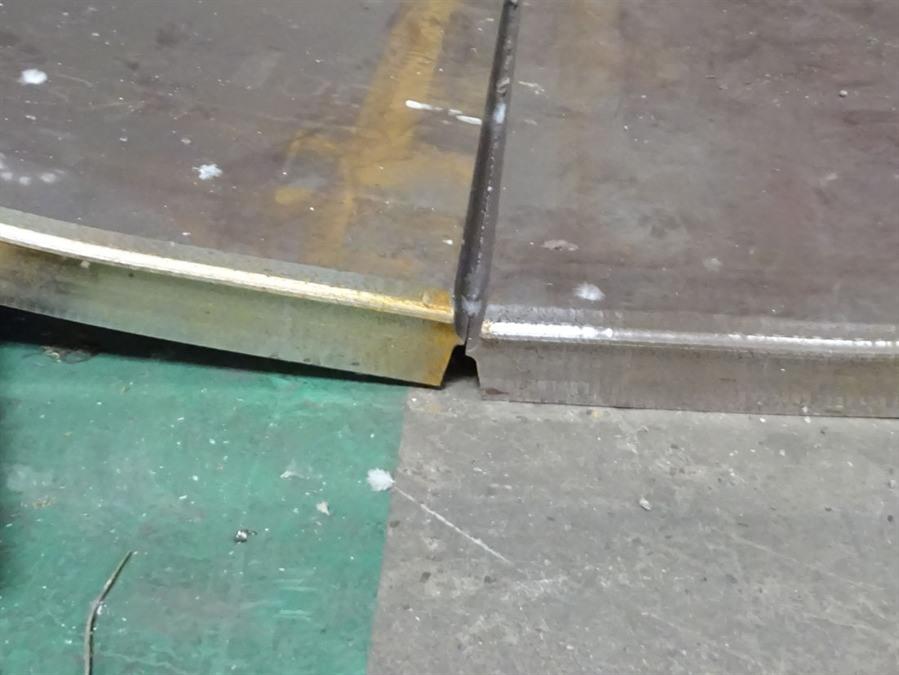

"Anche un foglio arrotolato male può essere raddrizzato con questo metodo."

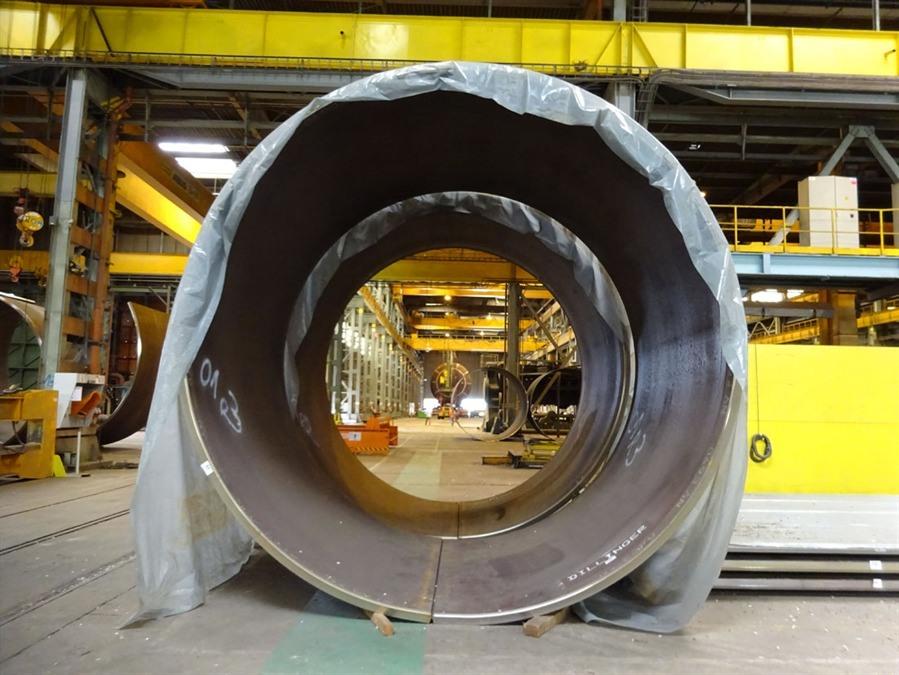

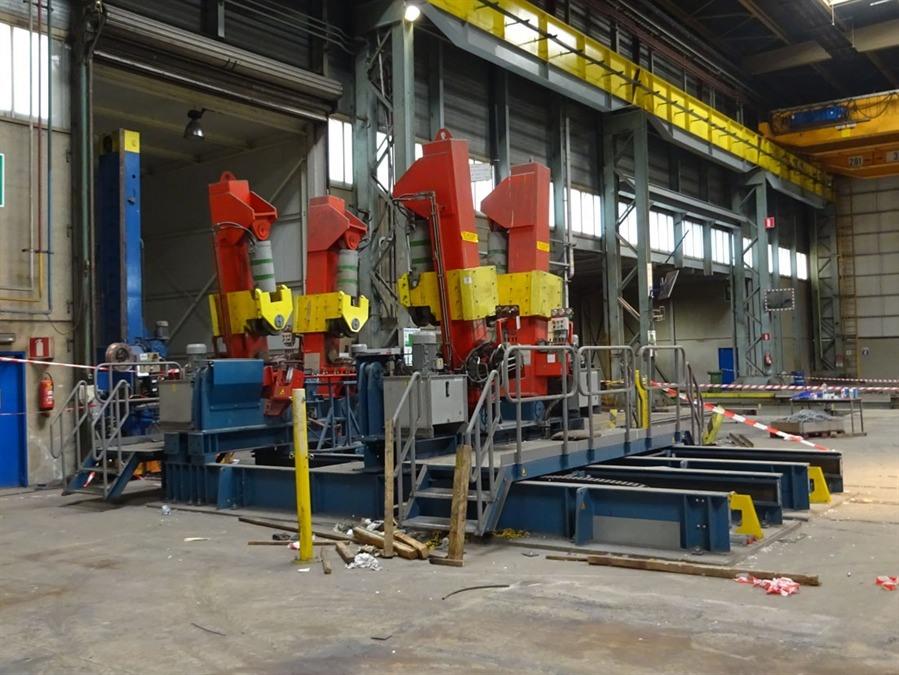

Gli anelli d'acciaio vengono laminati sulla macchina di laminazione. La forma è stata ottenuta, ma la saldatura inferiore non è ancora stata eseguita. Gli anelli sono cilindri o coni con una leggera inclinazione. I rotoli d'acciaio vengono alimentati al banco di serraggio tramite un doppio gancio a C.

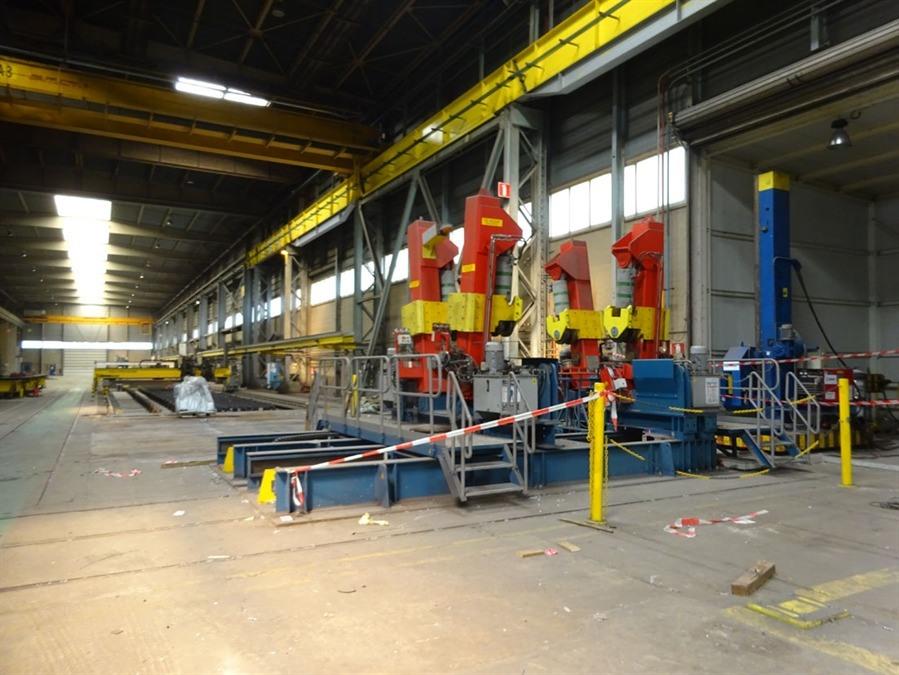

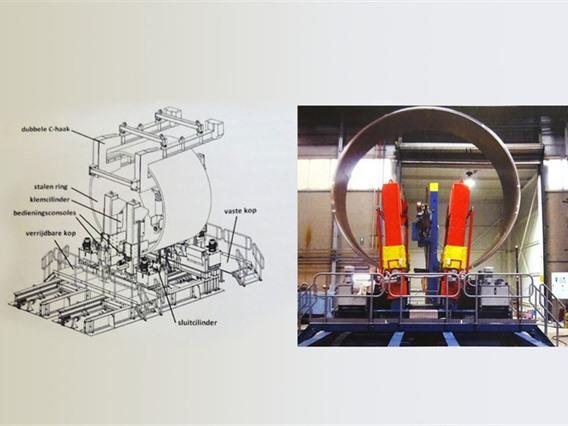

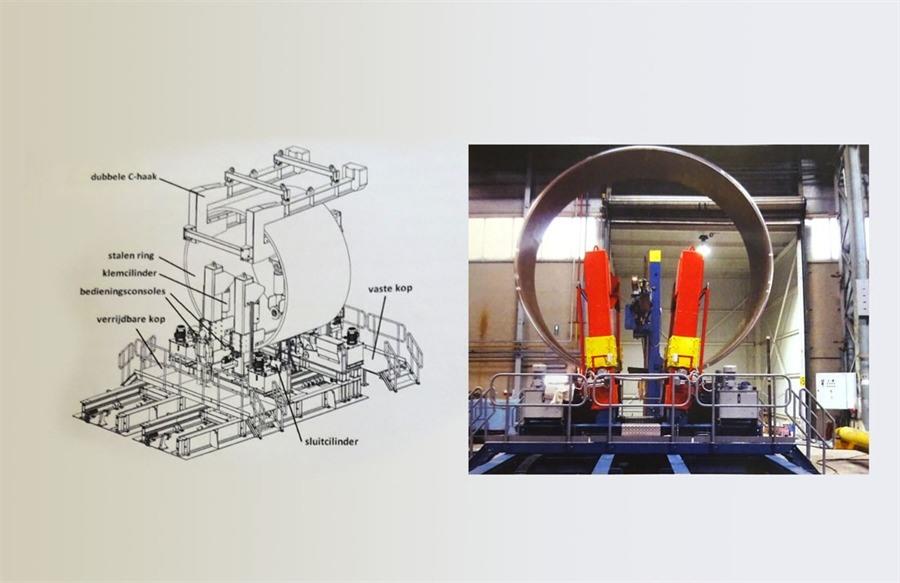

In preparazione, le colonne vengono inclinate, con i cilindri di serraggio in alto. La testa mobile si sposta sufficientemente verso l'esterno. L'anello viene inserito tra le colonne e posizionato sopra i punti di pressione della testa fissa. Quindi, la testa mobile si richiude in modo che l'anello si trovi sopra i punti di pressione della testa mobile. L'anello viene posizionato sui punti di pressione; i cilindri di serraggio si abbassano ma non applicano ancora pressione. Il doppio gancio a C viene rimosso e può essere riutilizzato per il ciclo successivo.

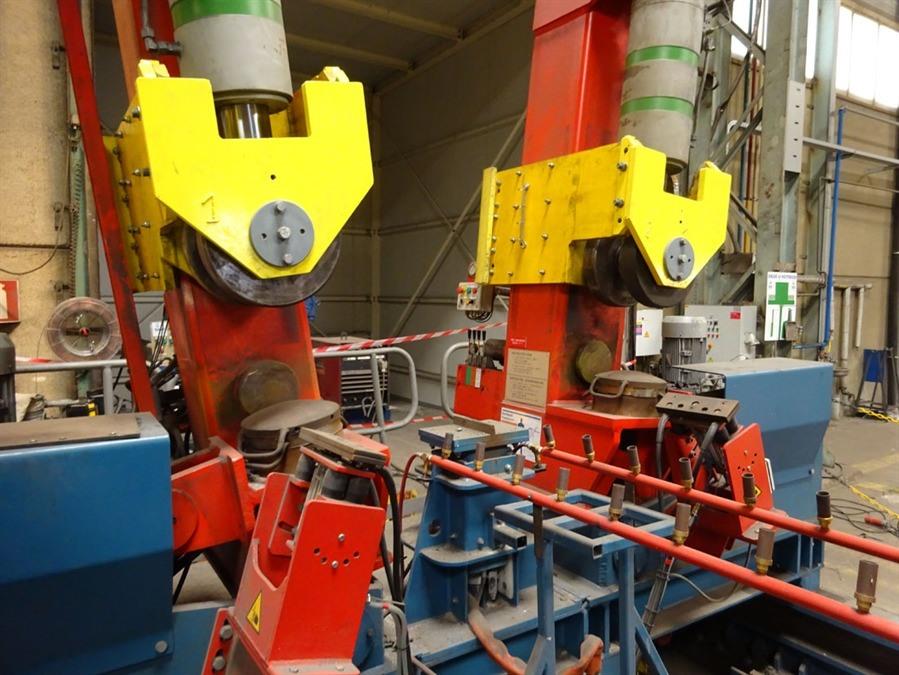

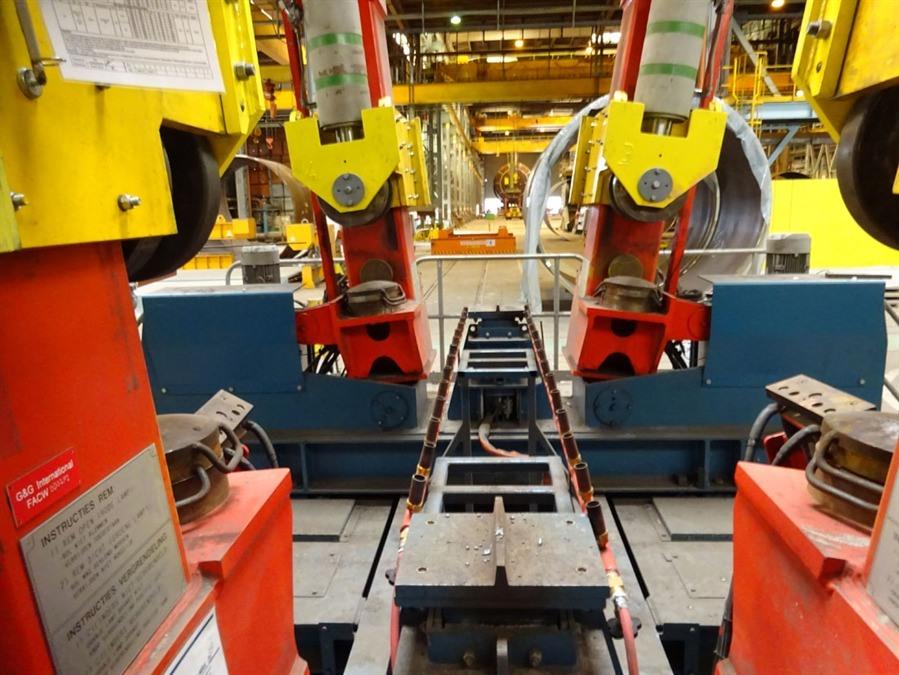

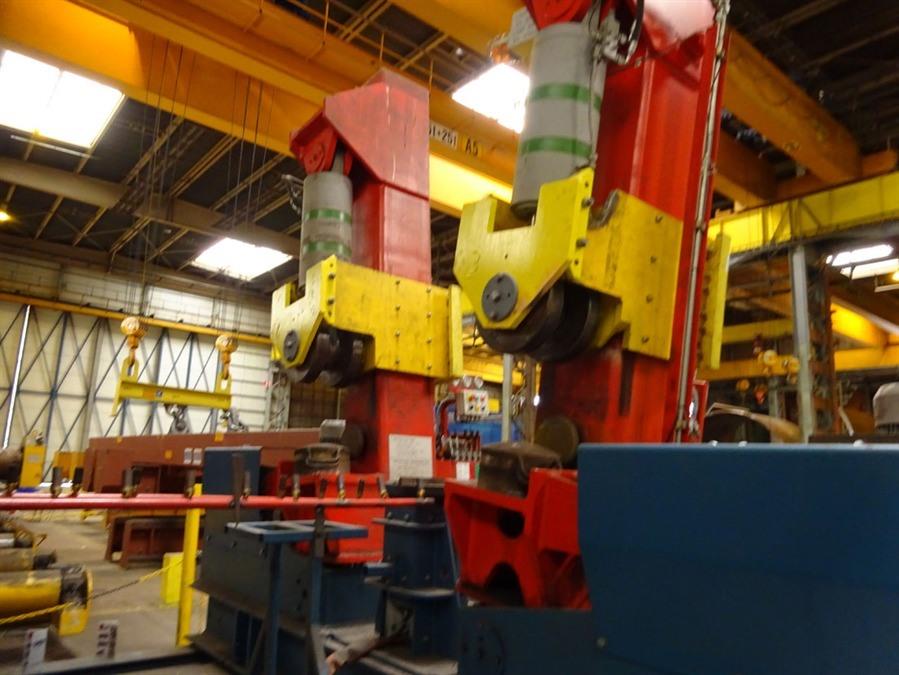

I quattro cilindri scorrevoli fanno scorrere l'anello fino alla posizione ottimale. Successivamente, i quattro angoli liberi vengono bloccati dai cilindri di serraggio e avvicinati dai cilindri di bloccaggio.

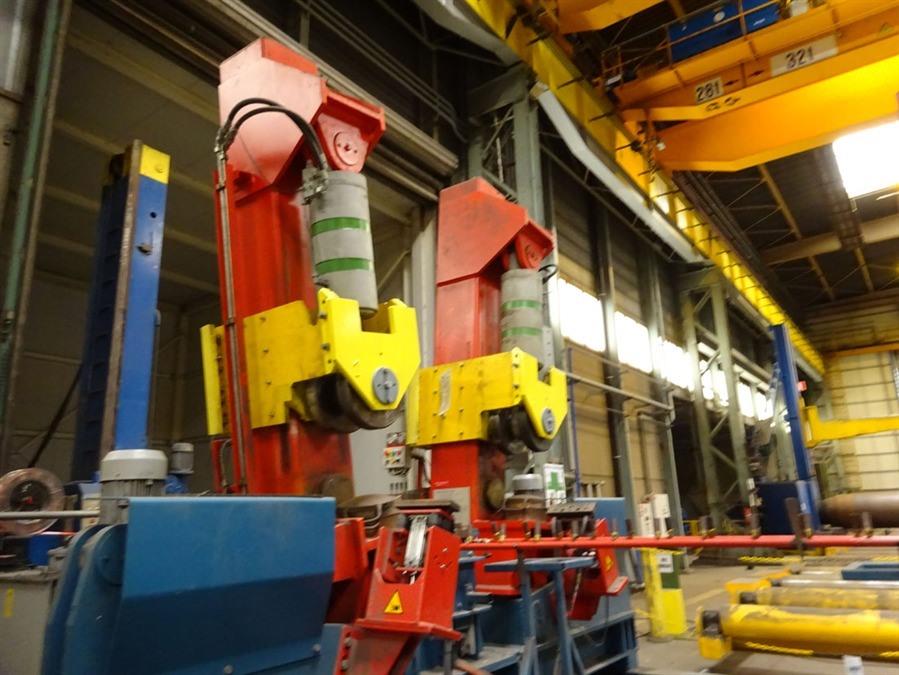

Apertura delle colonne: il principio di base è il posizionamento centrale della gamma, tenendo conto dell'apertura visibile del rotolo. Se l'apertura è ampia (prima figura), allargare ulteriormente le colonne. Se la sovrapposizione è eccessiva (seconda figura), posizionare le colonne verticalmente.


Successivamente, il banco di serraggio attende mentre la gru di saldatura esegue la saldatura della giunzione. Potrebbe essere necessario un preriscaldamento.
Una volta che la gru di saldatura è tornata nella sua posizione iniziale, e la polvere di mascheratura è stata rimossa e la saldatura pulita, il doppio gancio a C viene riposizionato sull'anello. I cilindri di serraggio vengono retratti in modo che l'anello possa essere sollevato dal gancio a C. Quindi, la testa mobile viene spostata e il gancio a C può trasportare l'anello alla postazione di lavoro successiva.


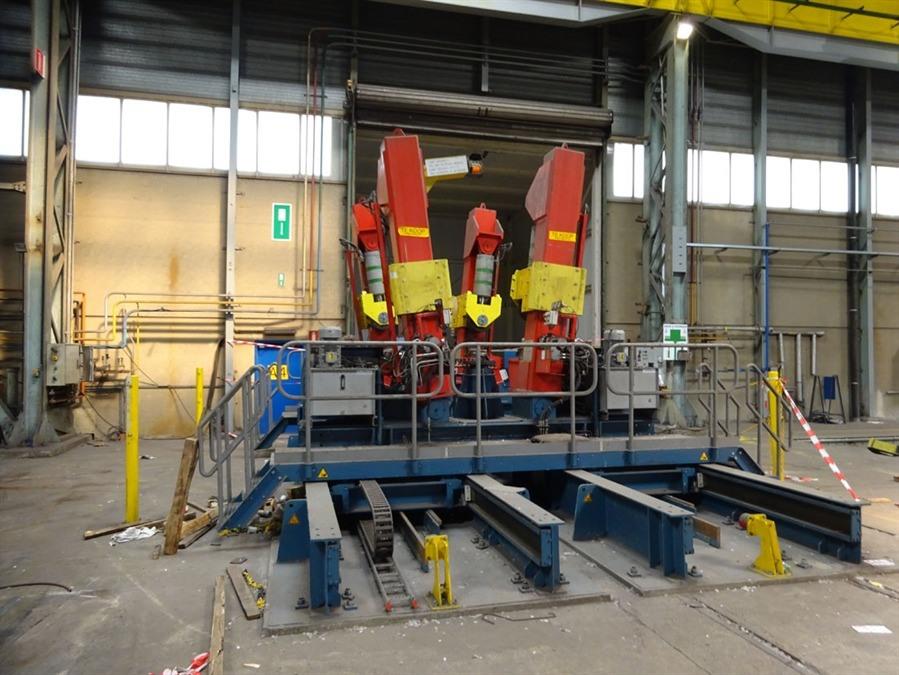

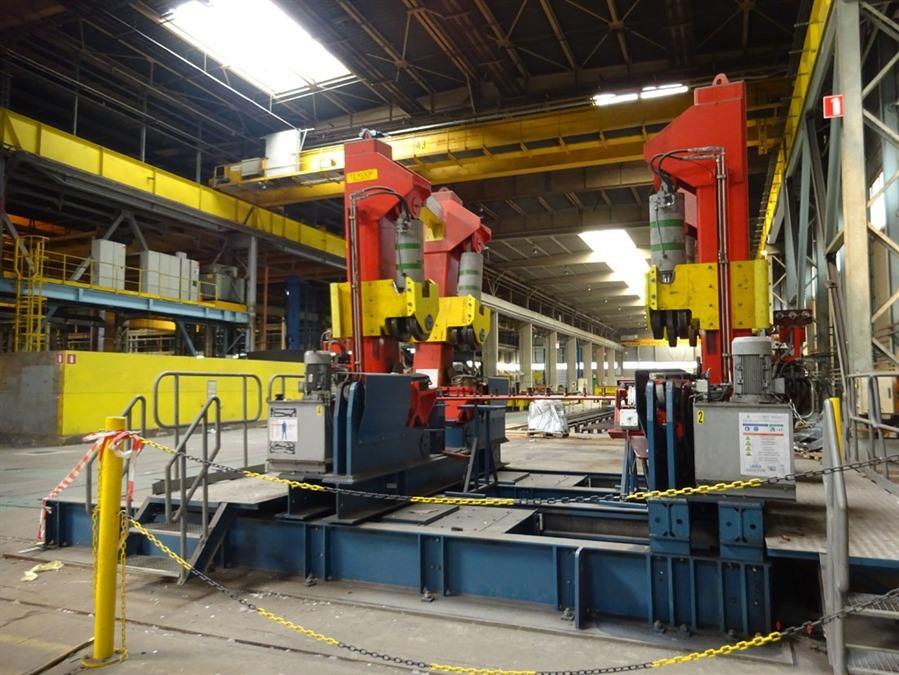

L'avvio e il ripristino dell'intera macchina o dei singoli gruppi idraulici vengono effettuati dal pannello di controllo principale, montato a parete dietro la testa fissa.
Il banco di serraggio è azionato da DUE postazioni di controllo, una sulla testa mobile e una sulla testa fissa. Ciascuna postazione di controllo dispone di DUE console di comando, destinate ad estendere o ritrarre i tre cilindri dalla colonna a cui la console è fissata. Una delle console di comando sulla testa mobile è stata ampliata con leve di comando per la pinza del freno e il motore di azionamento.
Ogni console di controllo e l'armadio principale sono dotati di un pulsante di arresto di emergenza.


Diametro massimo di lavoro dell'anello: 7000 mm
Lunghezza minima/massima dell'anello: 1500 > 4000 mm
Spessore massimo dell'anello: 100 mm
Peso massimo dell'anello: 40 tonnellate
7,85 kg/m³

Forza di serraggio massima con 4 cilindri: 400 tonnellate
