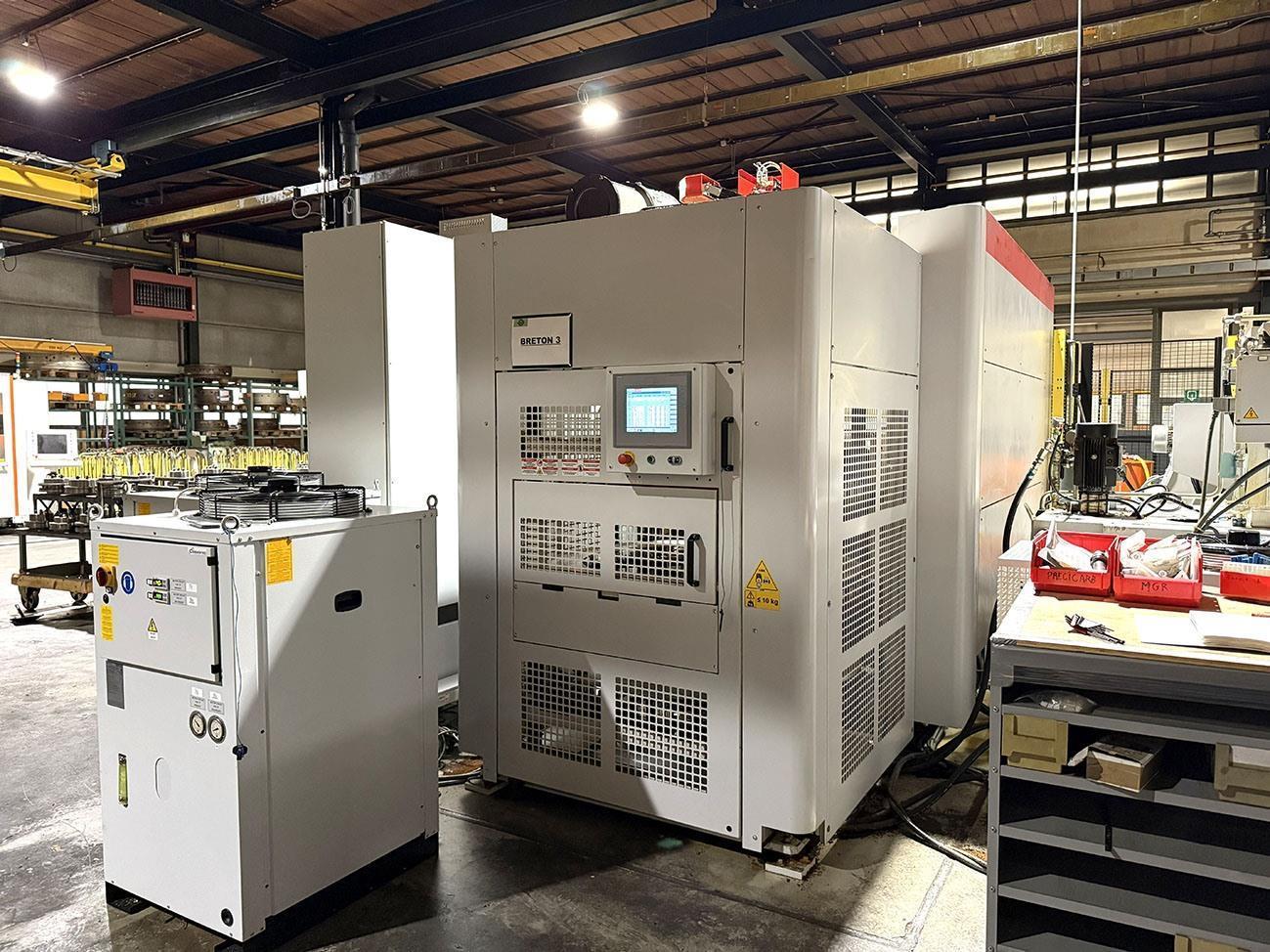

Senkrecht- Bearbeitungszentren CNC Breton Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
Technische Informationen
- Vorschuss im längsrichtung tisch X-achse900 mm
- Vorschuss im querrichtung kopf Y-achse 900 mm
- Kopfverstellung im höhe Z-achse600 mm
- Abmessungen tischdia 700 mm
- Max gewicht auf dem tisch1000 kg
- Spindelaufnahme (ISO)HSK-A63
- Leistung auf spindel40 kW
- Steuering (type)Siemens Sinumerik 840D SL
- Achsen anzahl5 simultaneous
- Werkzeugwechsleryes
- Anzahl werkzeughalters150 positions
- Tourenzahl (von X bis Y rpm)40 000 rpm
- Länge L -- R4655 mm
- Breite V - H5890 mm
- Höhe3415 mm
- Gewicht16 500 kg
Zusätzliche Informationen
Typ: XCEEDER 900/RT

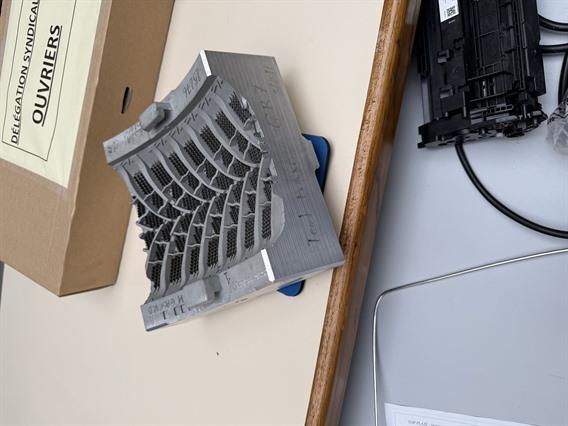

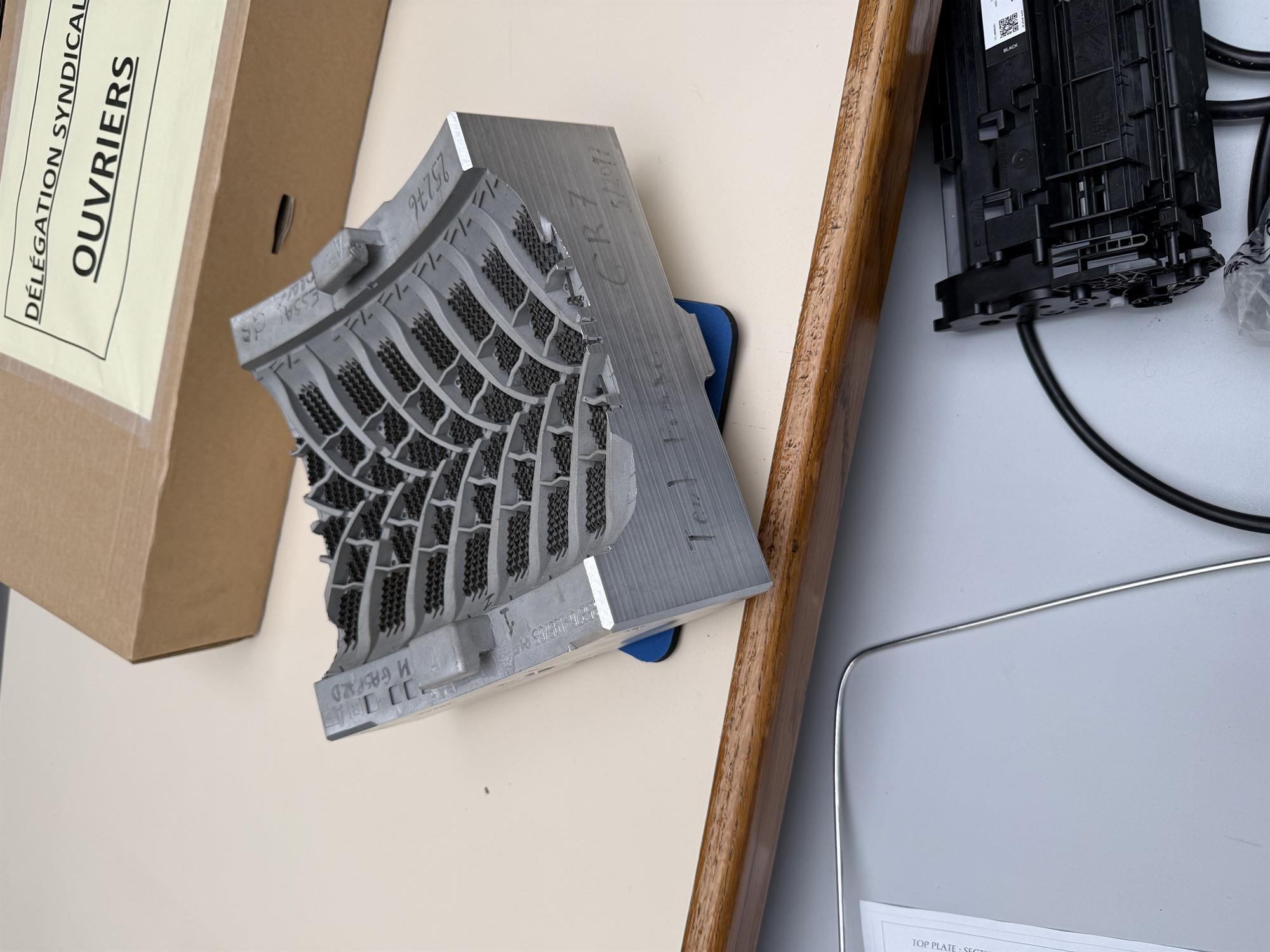

XCEEDER ist ein 5-achsiges Bearbeitungszentrum mit interpoliertem Kreuzkopf für Hochgeschwindigkeitsfräsvorgänge. Es wurde speziell für Anwendungen entwickelt, die von komplexen Zahnrädern und Laufrädern bis hin zu Formen, Matrizen und Werkzeugen reichen, für Projekte in der Luft- und Raumfahrt-, Automobil- und Energieerzeugungsindustrie.
- Maximaler Werkstückdurchmesser: 900 mm
- Maximaler Abstand zwischen Spindel und Tisch: 700 mm
- Hydraulische Klemmung am Tisch
- A-Achse: -30° / 110°
- C-Achse: kontinuierlich
- max. Drehmoment an der Spindel: 22 Nm

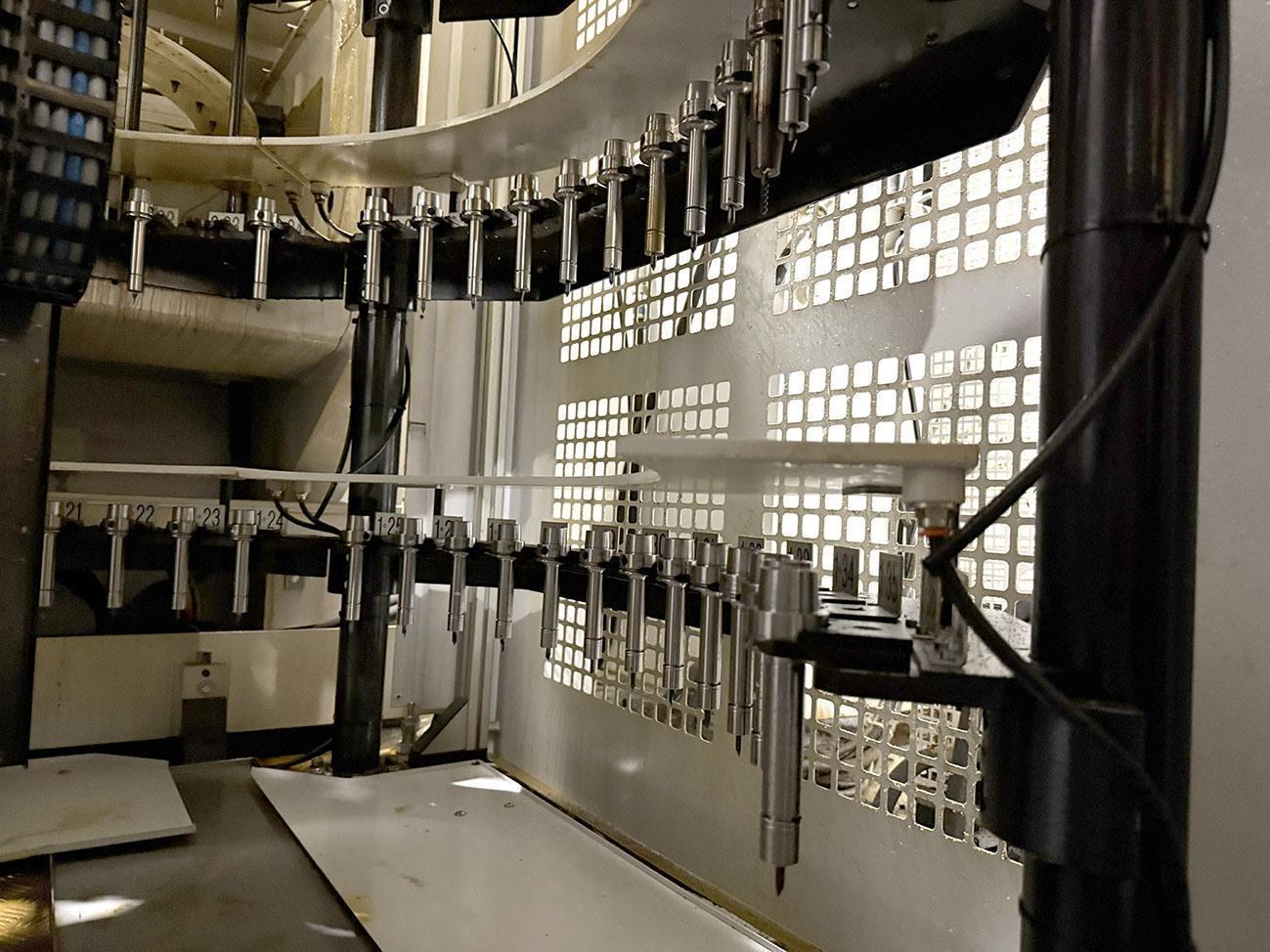

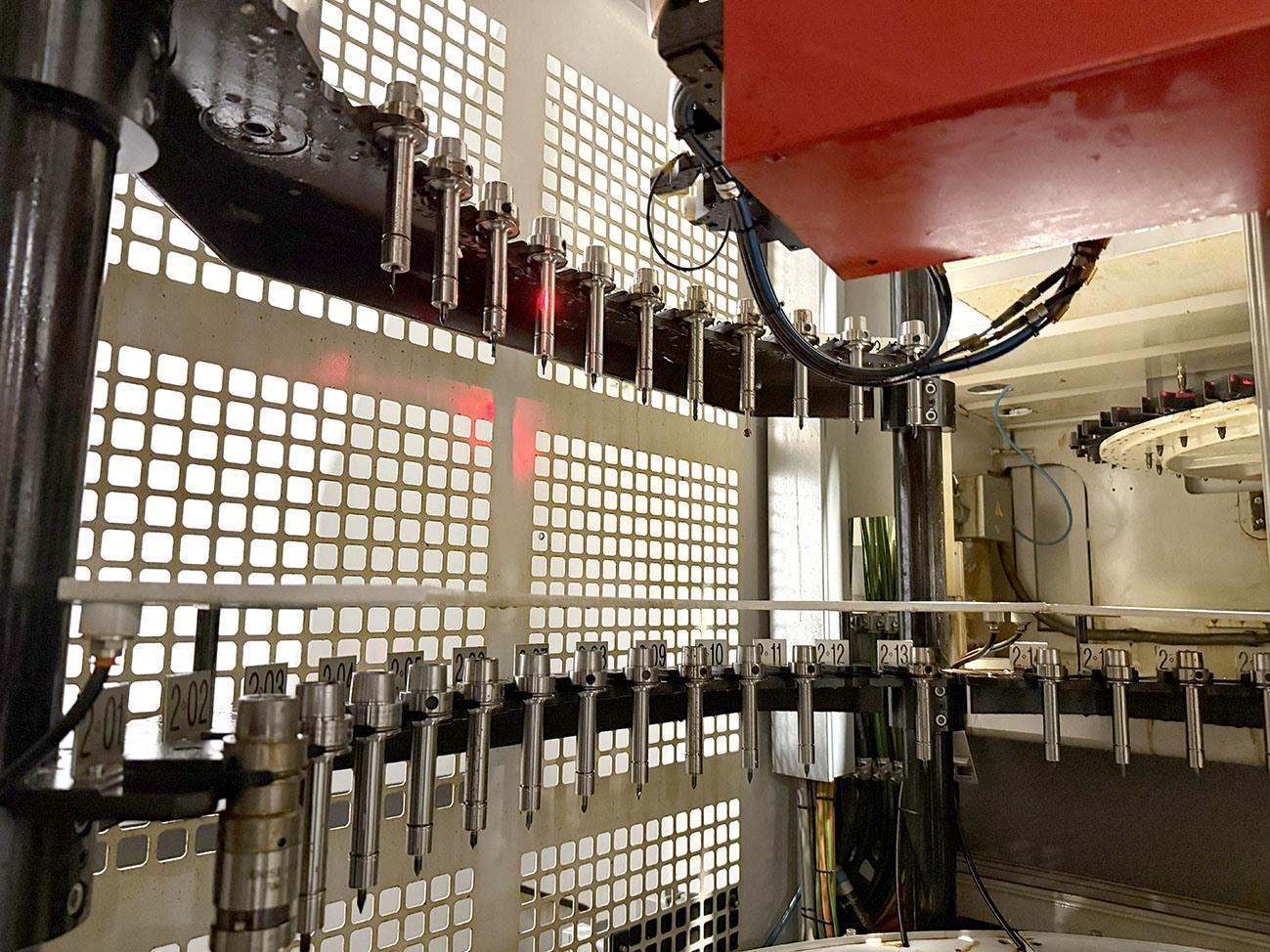

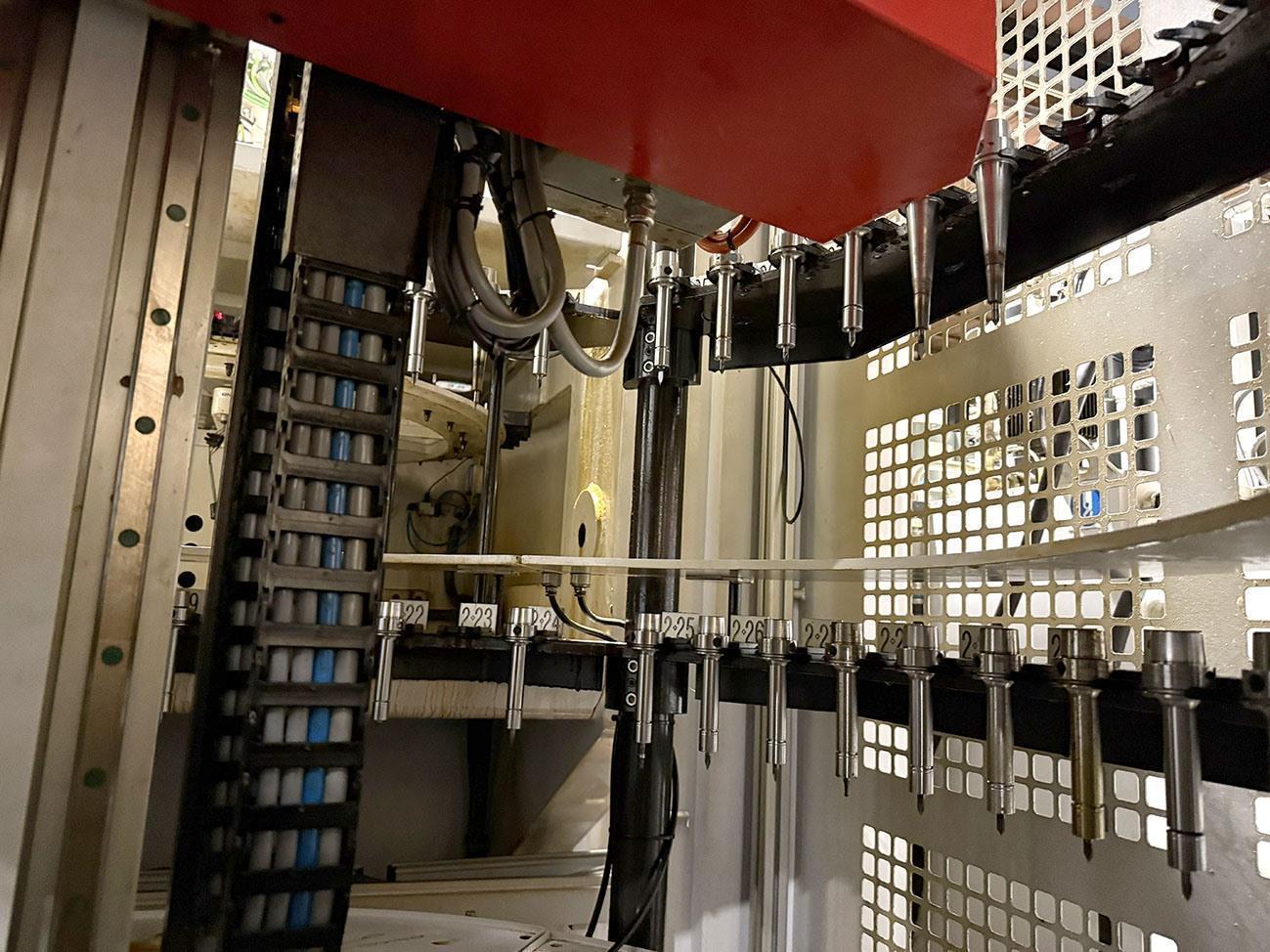

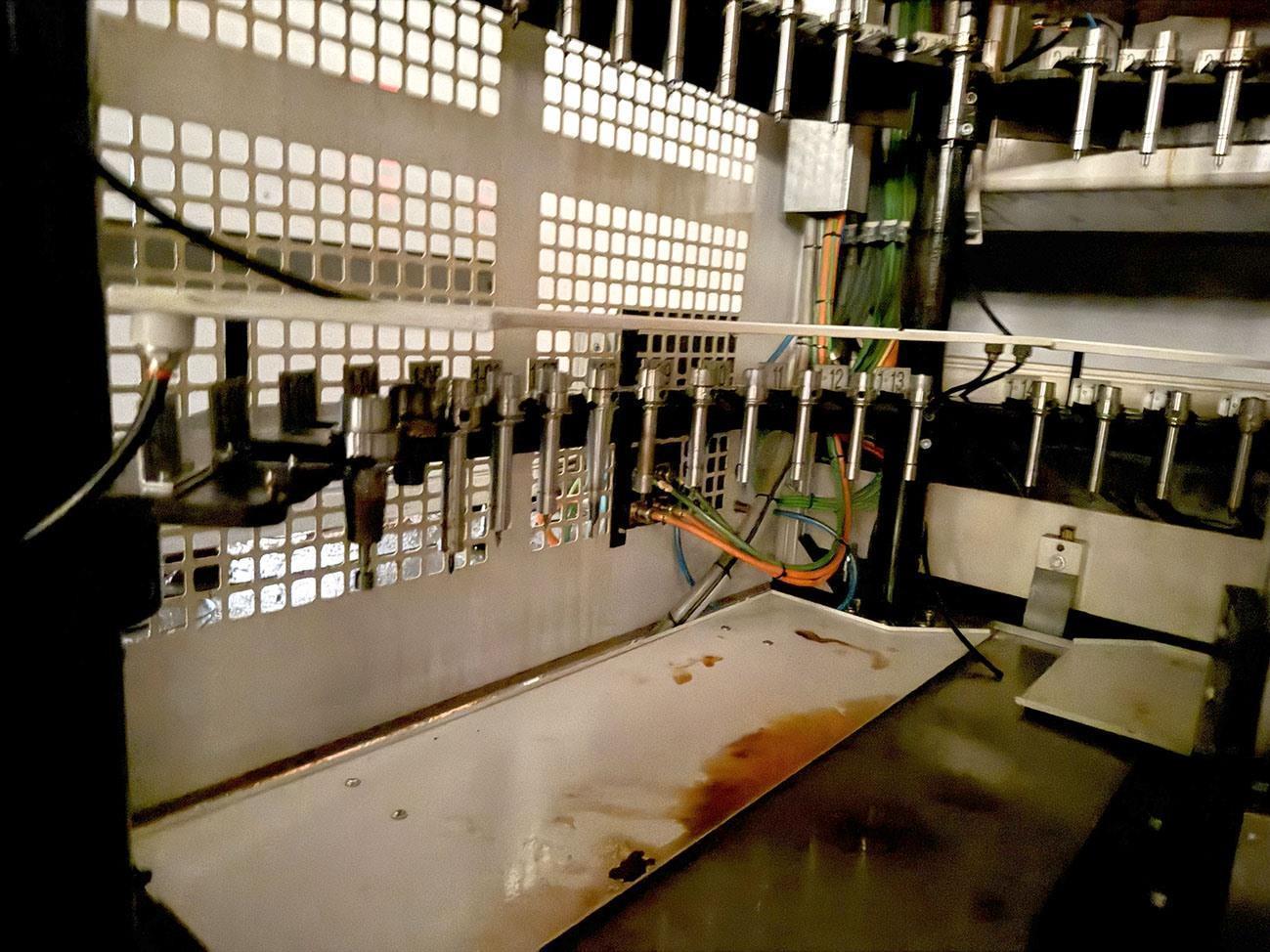

- Werkzeugwechsler mit 150 Positionen
An dieser Maschine angebrachte Optionen:
1 - 40.000 U/min Hochgeschwindigkeitsspindel
2 - Tischdurchmesser 700 mm mit hydraulischer Klemmung
3-150-Positionen-Werkzeugwechsler
4 - Späneförderband
5 - Kühlsystem mit Rückgewinnung
6 - Kühlmitteltemperaturregelung
7 - Hochdruckkühlung (40 bis 70 bar) durch die Spindel
8 - Rauchabzugssystem
9 - Spänesammelbox
10 - Voreinstellsystem und Werkzeugintegrität: Laser und mechanischer Messtaster zum Messen von Werkzeugen
11 - Renishaw-Sonde
Viele Vorteile des XCEEDER liegen in seiner Kernstruktur. Durch das Gusseisenportal profitiert er von allen vibrationsdämpfenden Eigenschaften von „Metalquartz“, dem patentierten Material von Breton. Es bietet thermische Trägheit und hält jahrelanger Bearbeitung stand, wodurch hochpräzise und stabile Reaktionen auf den Bearbeitungsprozess gewährleistet werden.
- Typ/Modell: Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
- Stocknummer: D.01 16005
- Hauptkategorie: [D] Bearbeitungszentren
- Unterkategorie: [D.01] Senkrecht- Bearbeitungszentren CNC
- Markenname: Breton
Stocknummer: D.01 16005
