Centri di lavorazione verticali Breton Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
Informazione tecniche
- X-axis900 mm
- Y-axis900 mm
- Z-axis600 mm
- Table dimensionsdia 700 mm
- Max weight on the table1000 kg
- Admission in spindle (ISO)HSK-E40
- Power on the spindle45/40 kW

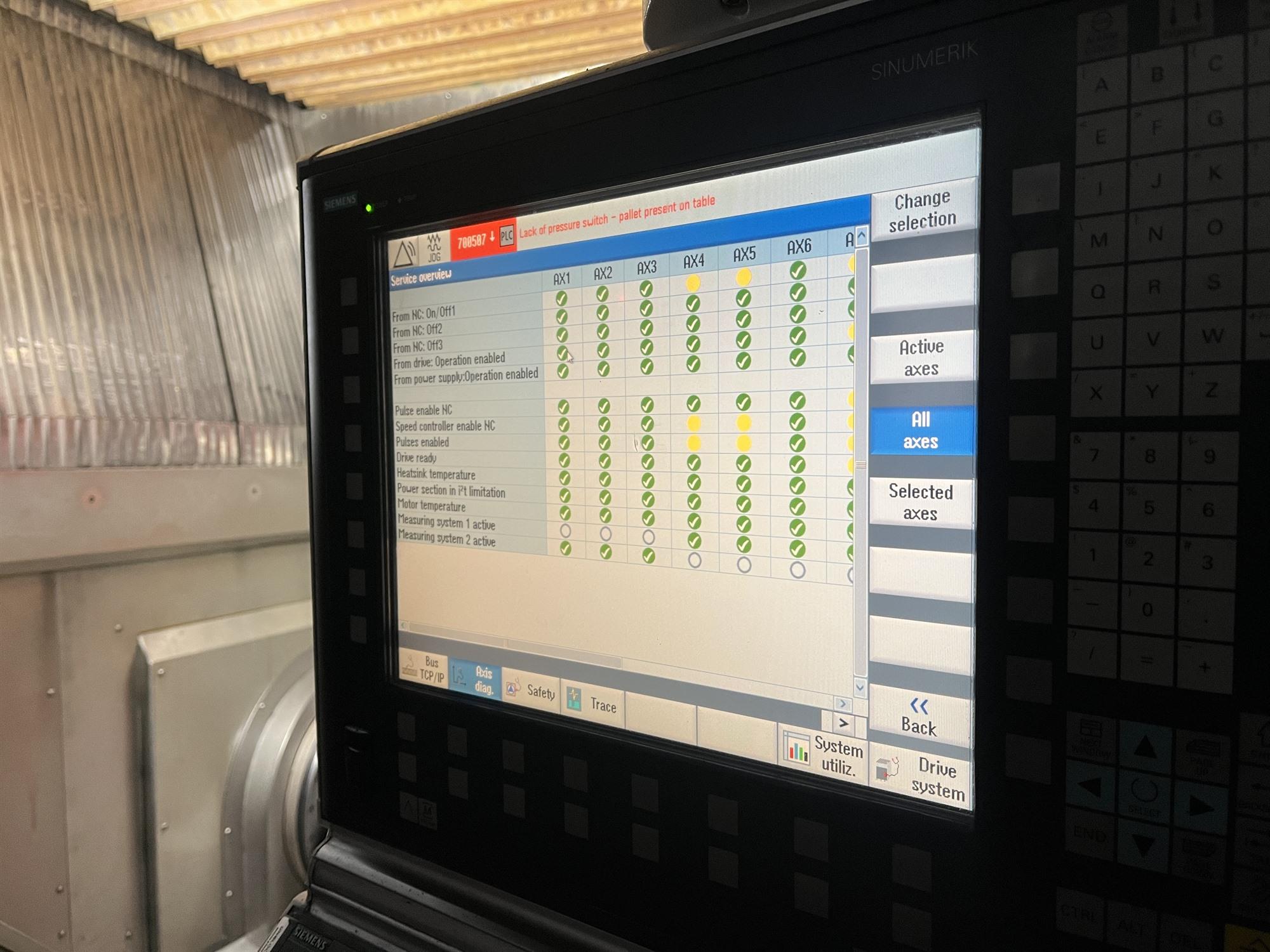

- Control Siemens Sinumerik 840D SL
- Number of axes5 AXIS simultaneous
- Toolchangeryes
- Number of toolholders150 positions
- Number of rotations40 000 rpm
- Length4655 mm
- Depth5890 mm
- Height3415 mm
- Weight16 500 kg
Informazioni supplementari
Tipo: XCEEDER 900/RT
XCEEDER è un centro di lavoro mobile a 5 assi con interpolazione per la fresatura ad alta velocità. Progettato specificamente per applicazioni che spaziano da ingranaggi e giranti complessi a stampi, matrici e utensili, per progetti nei settori aerospaziale, automobilistico e della produzione di energia.
- Diametro massimo del pezzo: 900 mm
- Distanza massima tra mandrino e tavola: 700 mm
- Serraggio idraulico sul tavolo
- Asse A: -30° / 110°
- Asse C: continuo
- massimo 40.000 giri/minuto
- max 45 kW sul mandrino
- Coppia massima sul mandrino: 18 Nm
- max 40 kW sulla piattaforma girevole
- Coppia massima sul piatto girevole: 1500 Nm
- velocità massima del piatto girevole: 100 giri al minuto
- cambio utensili con 150 posizioni
Opzioni installate su questa macchina:
1 - Mandrino ad alta velocità da 40.000 giri/min
2 - tavolo diametro 700 mm con bloccaggio idraulico
3 - Cambio utensili con 3-150 posizioni
4 - nastro trasportatore per trucioli
5 - sistema di raffreddamento con recupero
6 - Controllo della temperatura del liquido di raffreddamento
7 - Raffreddamento ad alta pressione (da 40 a 70 bar) tramite mandrino
8 - sistema di aspirazione fumi
9 - contenitore per la raccolta delle patatine
10 - Sistema di preimpostazione e integrità degli utensili: sonda laser e meccanica per strumenti di misura
11 - Testa di misurazione Renishaw
Molti dei vantaggi dell'XCEEDER derivano dal nucleo della sua struttura. Da lì, attraverso il portale in ghisa, beneficia di tutte le proprietà di smorzamento delle vibrazioni del "Metalquartz", il materiale brevettato da Breton. Questo materiale offre inerzia termica e resiste alle operazioni di lavorazione nel corso degli anni, garantendo risposte estremamente precise e rigide al processo di lavorazione.
- Tipo/Modello: Xceeder 900 X: 900 - Y: 900 - Z: 600 mm CNC
- Numero di magazzino: D.01 16005
- Categoria: [D] Centri di lavorazione
- Sottocategoria: [D.01] Centri di lavorazione verticali
- Il marchio: Breton
Numero di magazzino: D.01 16005
